Sposób walcowania wyrobów typu kula, zwłaszcza w mimośrodowym wykroju spiralnym dwoma dyskami stożkowymi

Abstract

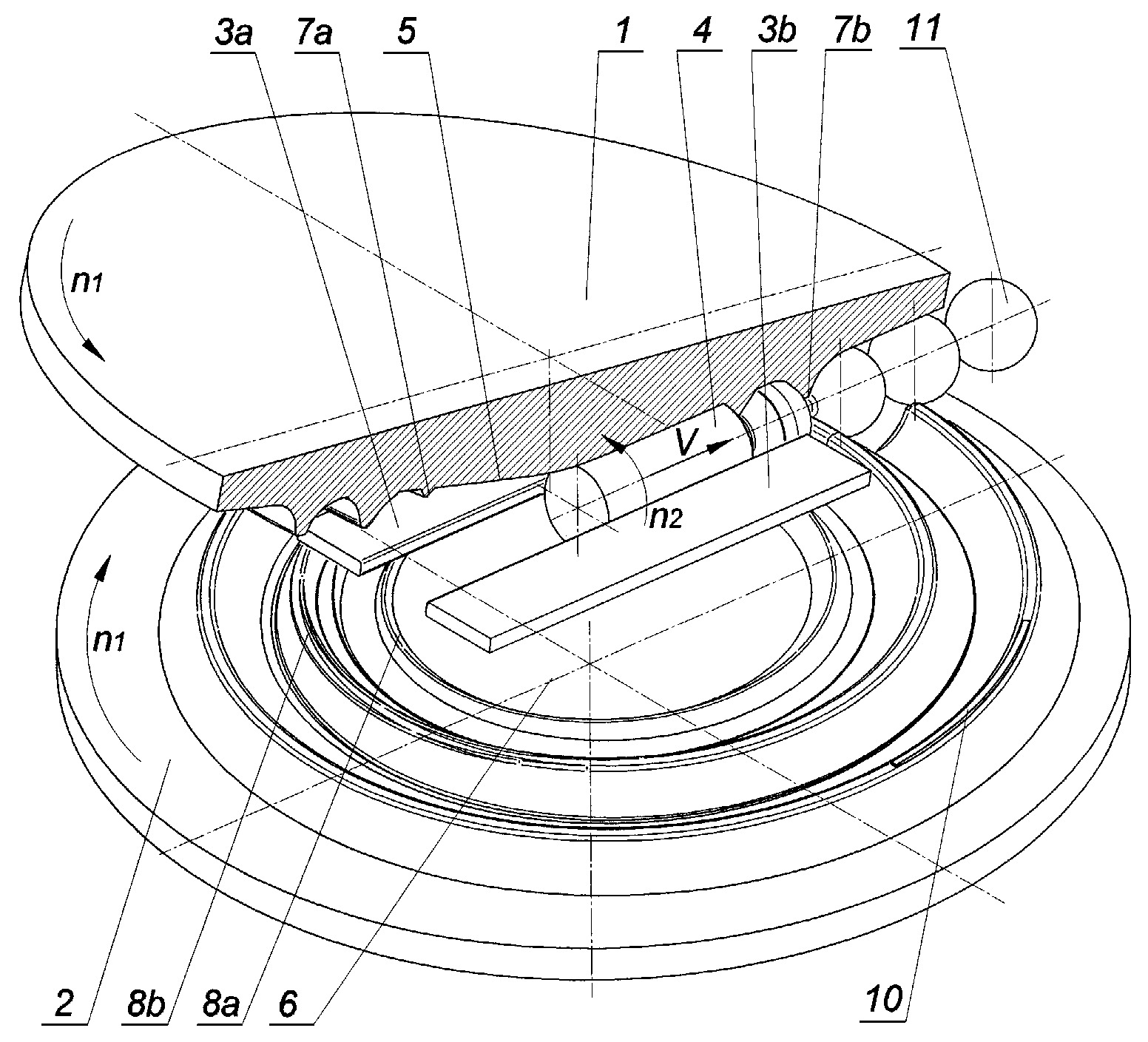

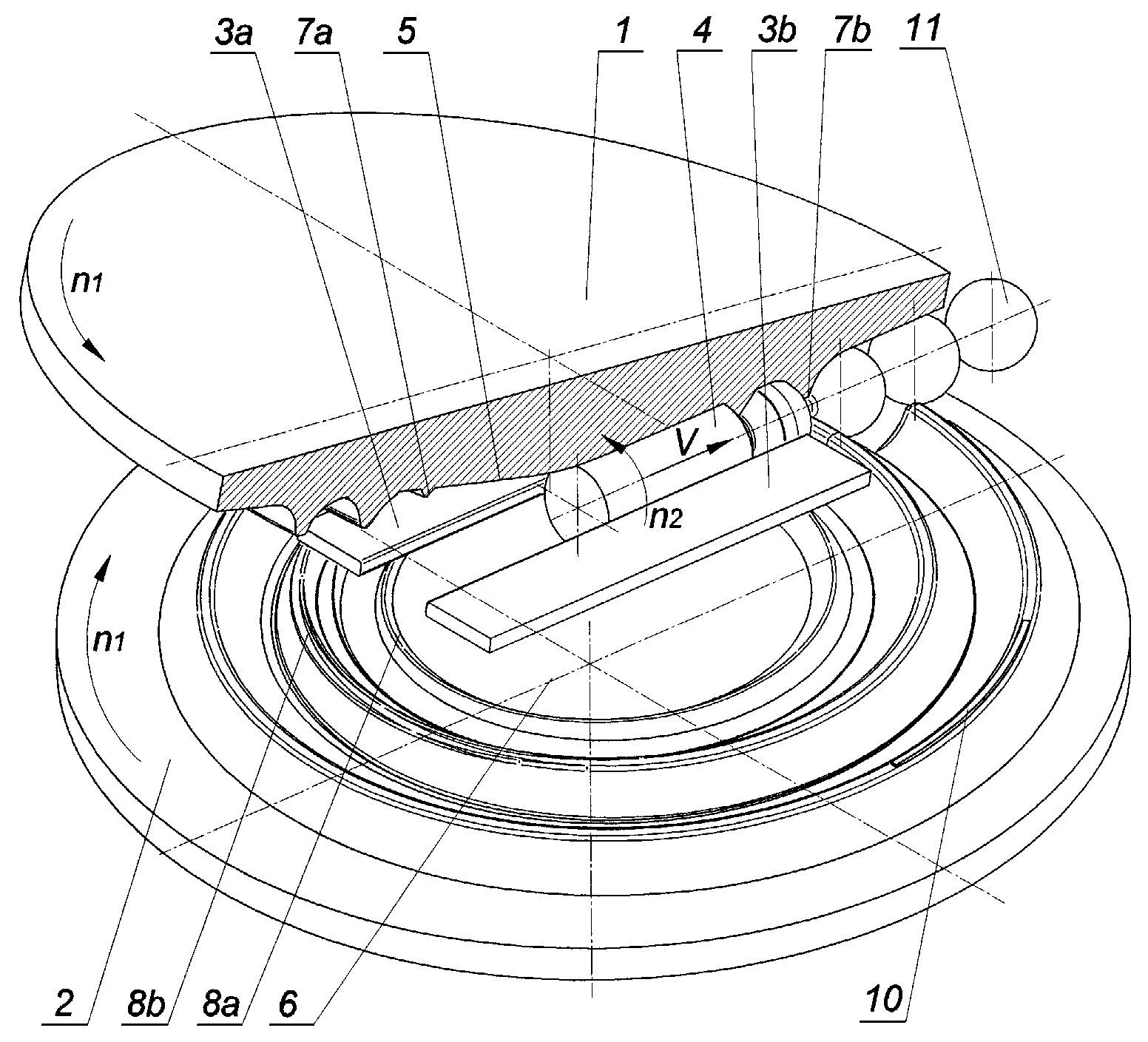

Sposób walcowania wyrobów typu kula, zwłaszcza w mimośrodowym wykroju spiralnym dwoma dyskami stożkowymi charakteryzuje się tym, że półfabrykat w kształcie odcinka pręta o średnicy do mniejszej od średnicy Dk kształtowanej kuli (11) umieszcza się pomiędzy dwiema jednakowymi prowadnicami (3a) i (3b) oraz pomiędzy górną tarczą (1) stożkową oraz dolną tarczą (2) stożkową, na powierzchni których znajdują się występy (7a), (7b), (8a) i (8b) spiralne, przy czym osie górnej tarczy (1) stożkowej oraz dolnej tarczy (2) stożkowej nachylone są pod stałym i jednakowym kątem γ1 nachylenia narzędzi w stosunku do osi półfabrykatu (4) w płaszczyźnie pionowej, przechodzącej przez oś półfabrykatu (4), zaś w płaszczyźnie poziomej, przechodzącej przez oś półfabrykatu (4), górna tarcza (1) stożkowa oraz dolna tarcza (2) stożkowa przesunięte są mimośrodowo w przeciwnych do siebie kierunkach o stałą wartość w stosunku do osi półfabrykatu (4), przy czym kierunki przesunięcia górnej tarczy (1) stożkowej oraz dolnej tarczy (2) stożkowej są zgodne ze zwrotami wektorów składowych prędkości Vn stycznych prędkości Vo obwodowej górnej tarczy (1) stożkowej oraz dolnej tarczy (2) stożkowej, następnie wprawia się w ruch obrotowy górną tarczę (1) stożkową i dolną tarczę (2) stożkową ze stałą prędkością n1 w przeciwnych do siebie kierunkach i w wyniku oddziaływania stożkowych powierzchni (5) i (6) umieszczonych centralnie w osiach górnej tarczy (1) stożkowej oraz dolnej tarczy (2) stożkowej, wprawia się półfabrykat (4) w ruch obrotowy.
