Pantograf przestrzenny stopniowy

Abstract

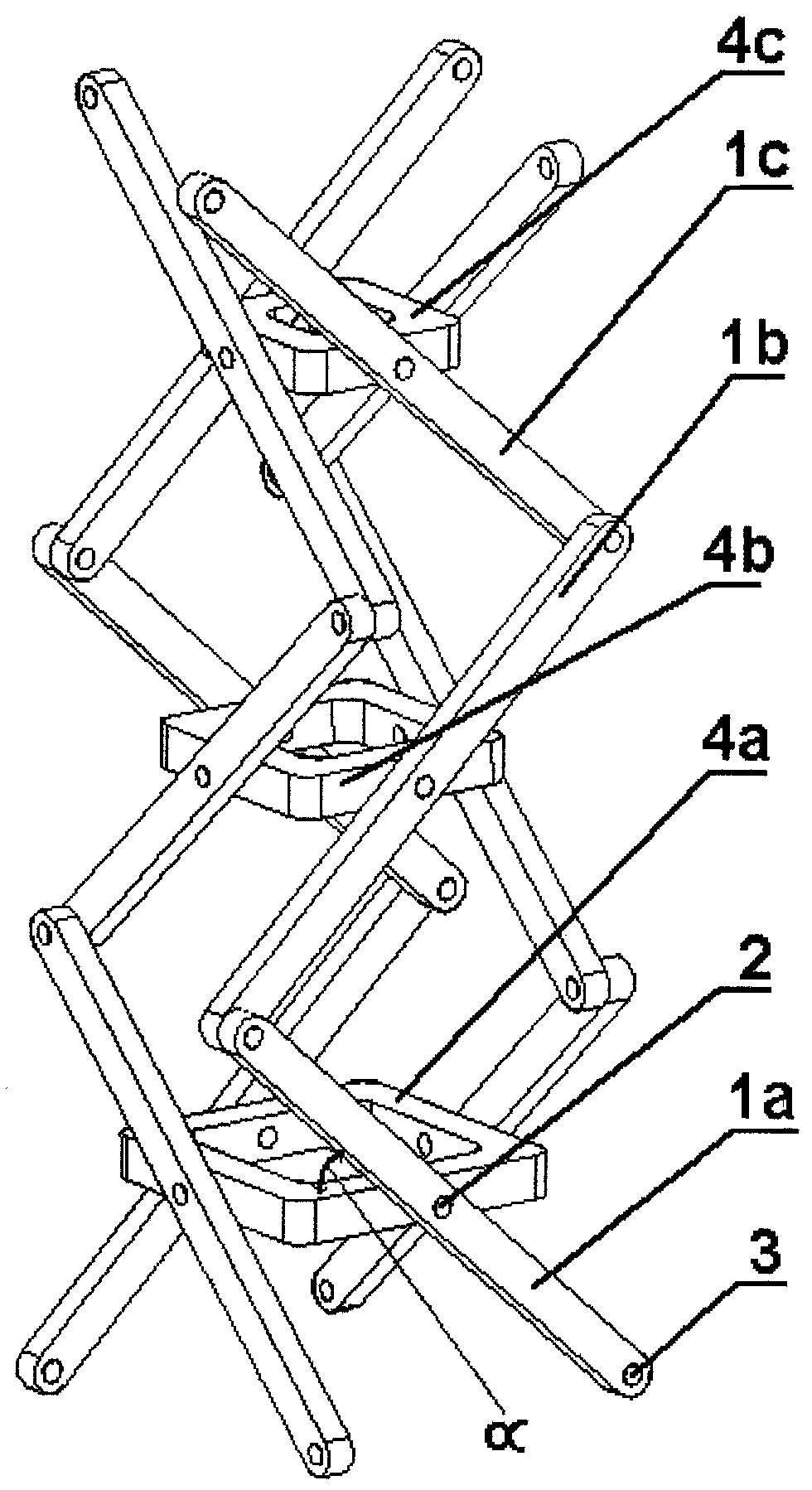

Pantograf przestrzenny stopniowy składa się z belek (1a, 1b i 1c) o jednakowych długościach. Na każdej z belek (1a, 1b i 1c) w części środkowej znajduje się przegub (2) środkowy, a na obu ich końcach znajdują się przeguby (3) końcowe. Pierwsza belka (1a) połączona jest przegubem (3) końcowym z belką drugą (1b) od strony wewnętrznej, a druga belka (1b) połączona jest przegubem (3) końcowym z belką trzecią (1c) od strony wewnętrznej. Każda pierwsza belka (1a) połączona jest w części środkowej przegubem (2) środkowym z większym łącznikiem (4a) w częściach środkowych ścianek bocznych, a każda druga belka (1b) połączona jest w części środkowej przegubem (2) środkowym z mniejszym łącznikiem (4b) w częściach środkowych ścianek bocznych, z kolei każda trzecia belka (1c) połączona jest w części środkowej przegubem (2) środkowym z małym łącznikiem (4c) w częściach środkowych ścianek bocznych. Zewnętrzny obrys łączników (4a, 4b, 4c) posiada kształt figury geometrycznej płaskiej. Wysokość figury mniejszego łącznika (4b) jest równa wysokości figury większego łącznika (4a) pomniejszonej o grubość belki (1b) od strony każdego z boków figury większego łącznika (4a).
