Sposób walcowania wyrobów typu kula, zwłaszcza w wykroju spiralnym dwoma dyskami stożkowymi

Alternative title
Method for rolling ball-like products, especially
Type
Patent
Subtype
Invention
Authors/Creators
;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2012
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.399571
Abstract PL

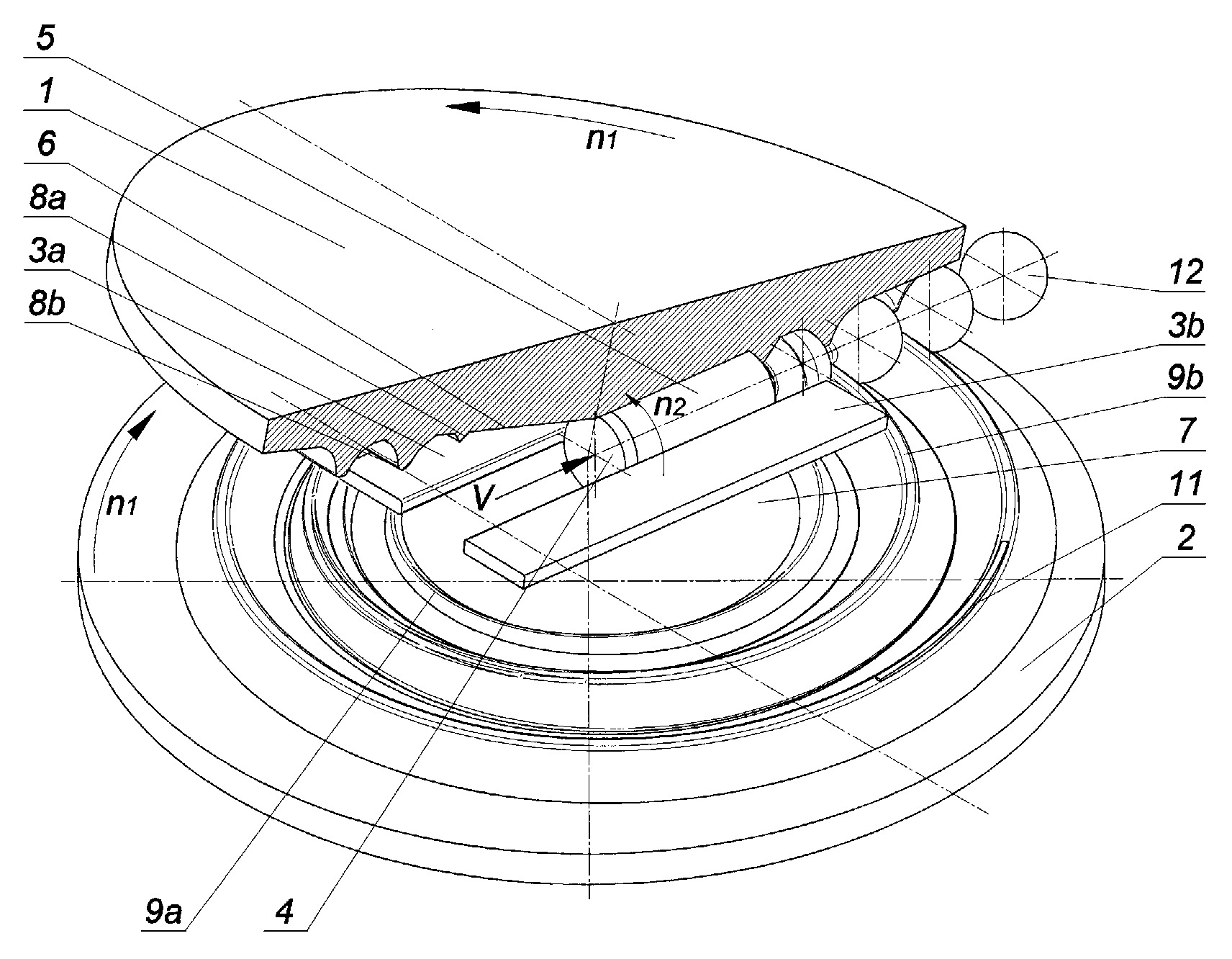

Sposób walcowania wyrobów typu kula, zwłaszcza w wykroju spiralnym dwoma dyskami stożkowymi charakteryzuje się tym, że półfabrykat (5) w kształcie odcinka pręta o średnicy mniejszej od średnicy kształtowanej kuli (12) umieszcza się pomiędzy dwiema jednakowymi prowadnicami (3a, 3b) oraz pomiędzy górną tarczą (1) stożkową oraz dolna tarczą (2) stożkową, na powierzchni których znajdują się występy (8a, 8b, 9a, 9b) spiralne, przy czym osie górnej tarczy (1) stożkowej oraz dolnej tarczy (2) stożkowej nachylone są pod stałym i jednakowym kątem nachylenia narzędzi w stosunku do osi półfabrykatu (5), następnie wprawia się w ruch obrotowy górną tarczę stożkową i dolna tarczę (2) stożkową ze stałą prędkością (n1) w przeciwnych do siebie kierunkach, po czym uruchamia się ruch postępowy popychacza (4) i przemieszcza się półfabrykat (5) ze stałą prędkością (V) w prowadnicach (3a, 3b) w kierunku przestrzeni roboczej, utworzonej przez występy (8a, 8b, 9a, 9b) spiralne, przy czym prędkość (V) przemieszczania półfabrykatu (5) równa jest skokowi występów (8a, 8b, 9a, 9b) spiralnych, umieszczonych na powierzchniach roboczych górnej tarczy (1) stożkowej oraz dolnej tarczy (2) stożkowej, następnie w wyniku oddziaływania stożkowych powierzchni (6, 7), umieszczonych centralnie w osiach górnej tarczy (1) stożkowej oraz dolnej tarczy (2) stożkowej, wprawia się półfabrykat (5) w ruch obrotowy ze stałą prędkością (n2), następnie zagłębia się występy (8a, 9a) spiralne o klinowych powierzchniach bocznych w półfabrykat (5).
Date of filing with the Polish Patent Office or with the competent office abroad
2012-06-19
Date of publication in ‘WUP’ or equivalent foreign bulletin
2016-05-31
Exclusive right number
Pat.221678
Statistics
2Views
16Downloads
Pater, Z., & Tomczak, J. (2012). Sposób walcowania wyrobów typu kula, zwłaszcza w wykroju spiralnym dwoma dyskami stożkowymi. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17086
