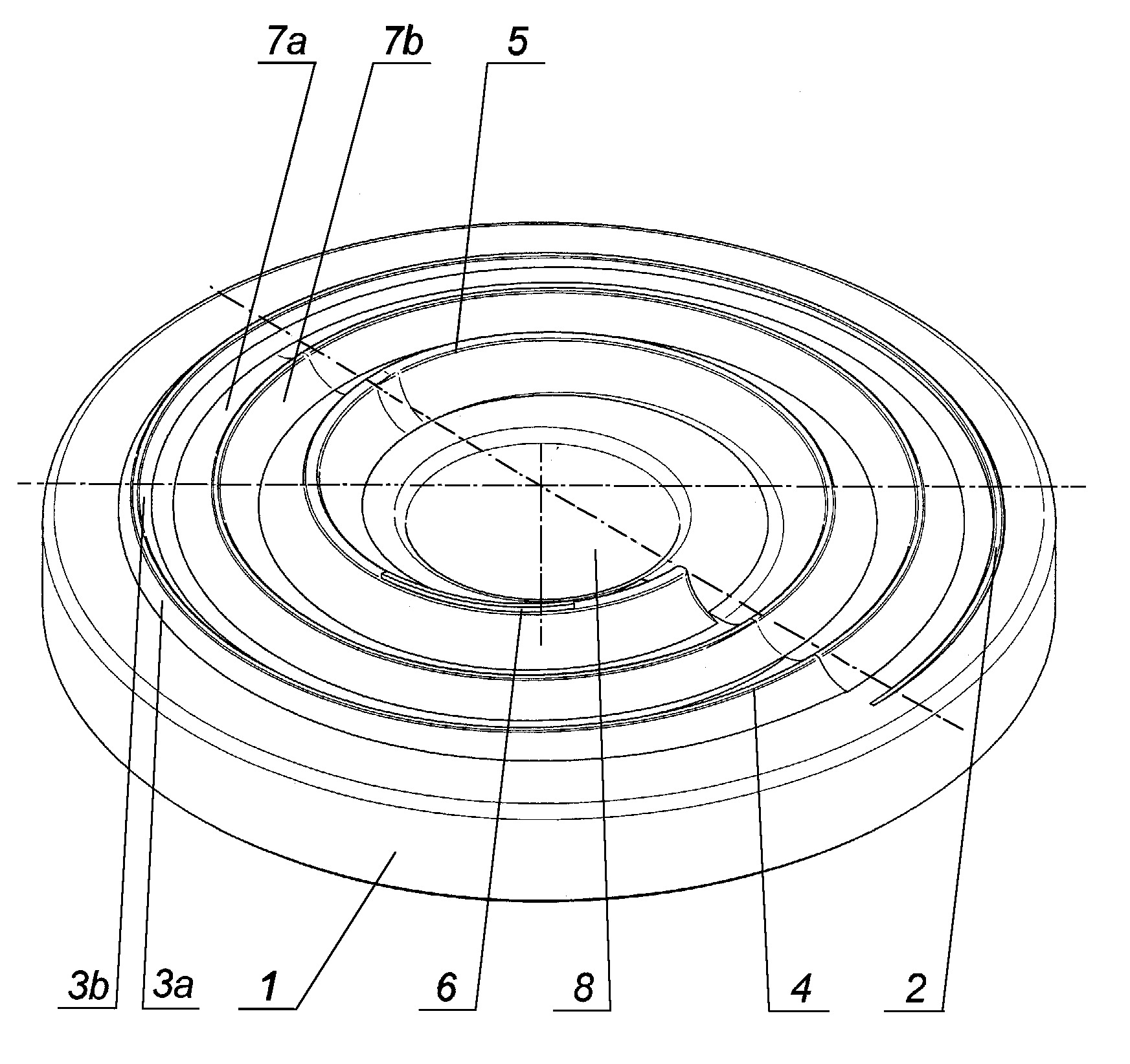

Narzędzie spiralne do walcowania poprzecznego kul, składające się z tarczy oraz piasty, charakteryzuje się tym, że na powierzchni czołowej tarczy (1), w pobliżu zewnętrznej średnicy, znajduje się klinowy występ (2) spiralny o stałym kącie rozwarcia i pochylenia powierzchni (3a, 3b) bocznych, który stopniowo zwiększa swoją wysokość i szerokość, zaś za klinowym występem (2) spiralnym znajdują się kształtowe występy (4, 5) spiralne o wklęsłych powierzchniach (7a, 7b) bocznych, które tworzą wykrój w kształcie walcowanych kul o promieniu równym promieniowi kształtowanej kuli, przy czym kształtowe występy (4, 5) spiralne stopniowo zwiększają swoją szerokość i wysokość, zaś na końcowym kształtowym występie (5) spiralnym znajduje się dodatkowy występ (6), rozdzielający ukształtowane kule od półfabrykatu, natomiast za końcowym kształtowym występem (5) spiralnym, w osi tarczy (1), znajduje się otwór (8) o średnicy większej od średnicy kształtowanych kul. Na powierzchniach bocznych klinowego występu (2) spiralnego znajdują się nacięcia technologiczne.
Additional information
Application date
2012-05-14
WUP publication date
2016-05-31
Exclusive right number
Pat.221637
Pater, Z., & Tomczak, J. (2012). Narzędzie spiralne do walcowania poprzecznego kul. https://hdl.handle.net/20.500.14629/17065
