Urządzenie do zawijania wytworów kształtowych o znacznej długości

Abstract

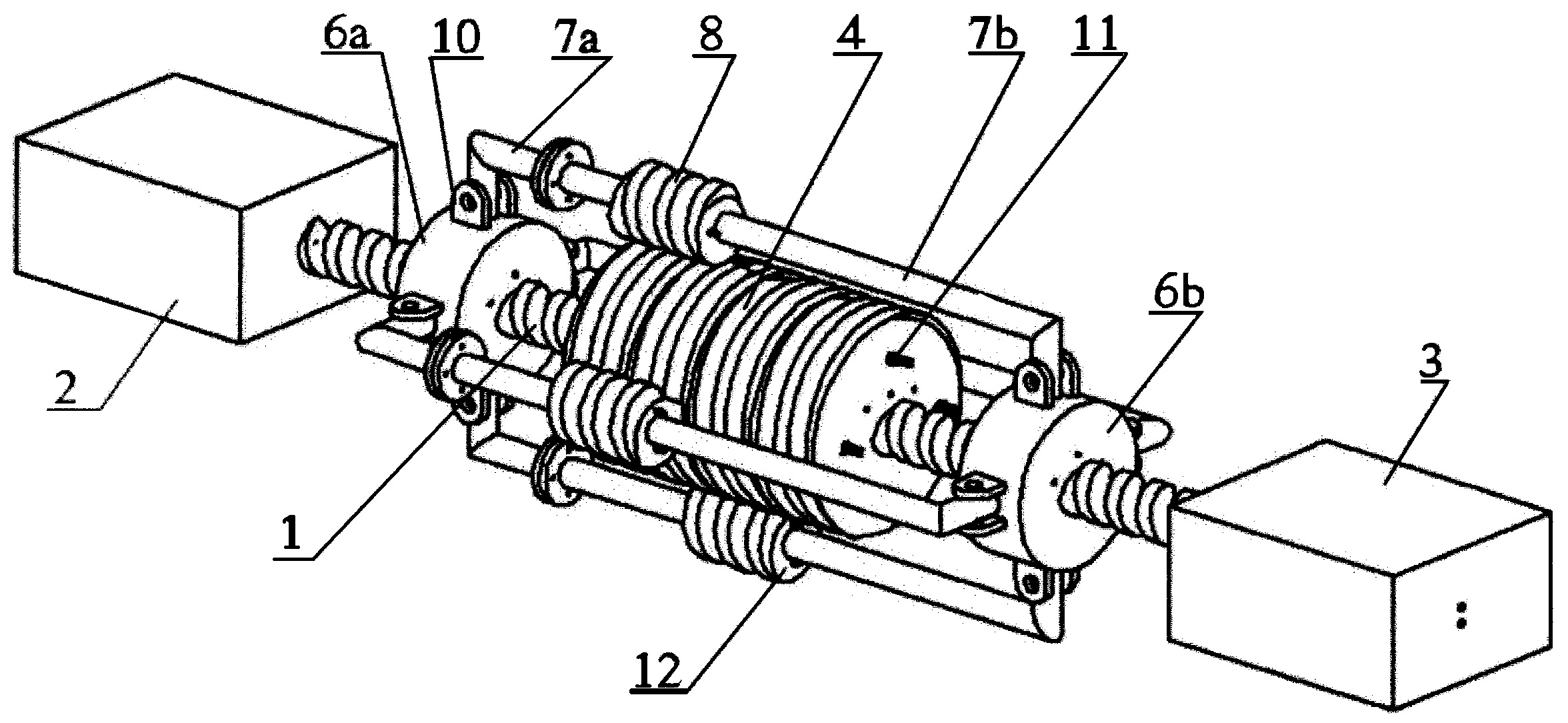

Urządzenie do zawijania wytworów kształtowych o znacznej długości charakteryzuje się tym, że na śrubie (1) napędowej, zamocowanej pomiędzy napędem (2) a podporą (3), zamocowana jest za pomocą połączenia gwintowego matryca (4) w kształcie walca ze spiralnym rowkiem matrycy (4), znajdującym się na zewnętrznej powierzchni walca. Po oby stronach matrycy (4) poprzez dwa pierścienie (6a i 6b) zamocowane są co najmniej cztery pary ramion (7a i 7b), na których równolegle do matrycy (4) zamocowane są na stałe rolki (8) kształtująco - profilujące posiadające spiralne rowki na zewnętrznej powierzchni rolki (8). Rolki (8) usytuowane są w ten sposób, że w przekroju poprzecznym spiralny rowek matrycy (4) i spiralny rowek każdej z rolek (8) kształtującej tworzą profil o jednakowym kształcie.
