Sposób i urządzenie do kalibrowania kul dwoma walcami śrubowymi w układzie poziomym

Alternative title
Method and apparatus for calibrating balls with two rolls screw, horizontally
Type
Patent
Subtype
Invention
Authors/Creators
;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2013
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.403984
Abstract PL

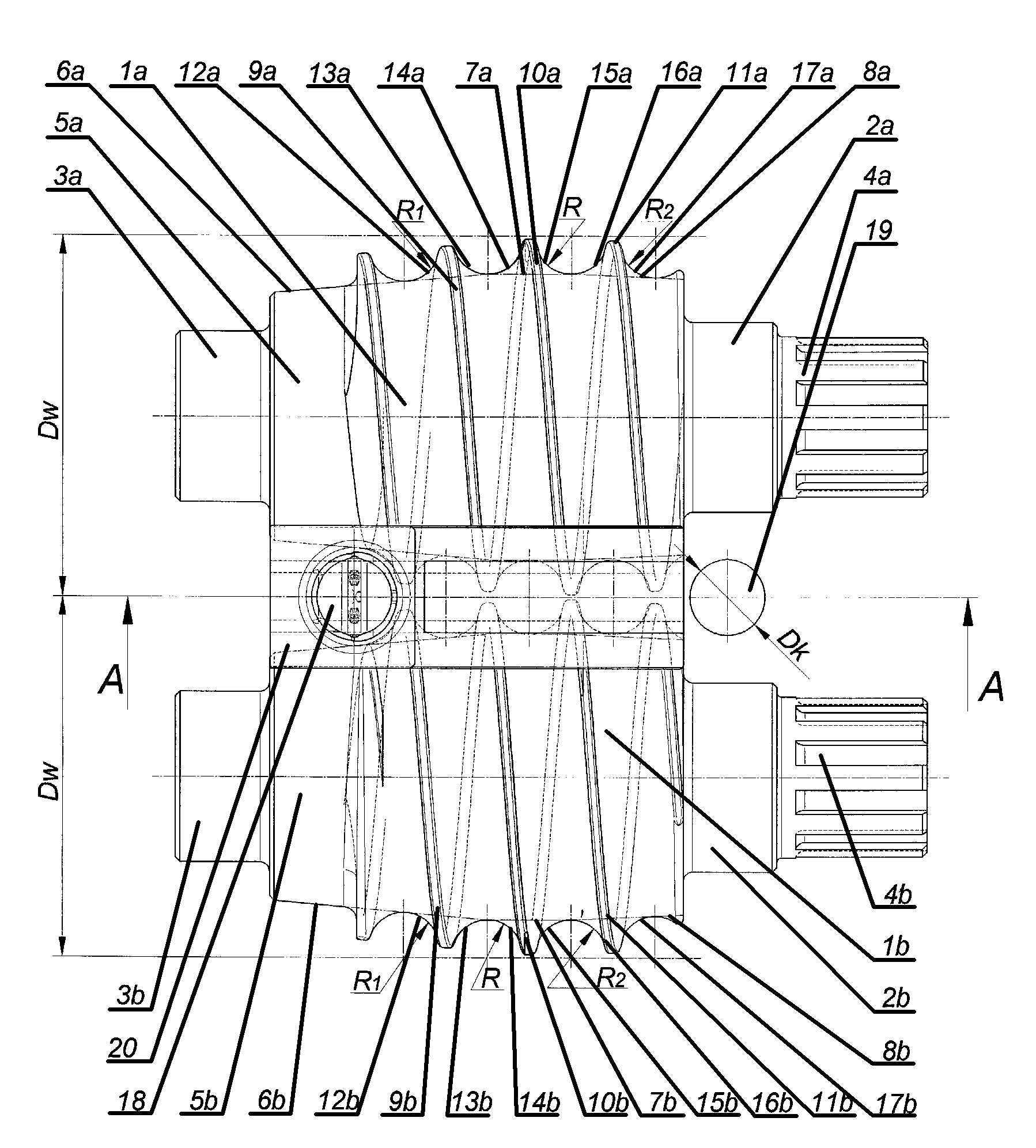

Sposób kalibrowania kul dwoma walcami śrubowymi w układzie poziomym, zwłaszcza kul kutych z główek złomowanych szyn, charakteryzuje się tym, że półfabrykat (18) kuli umieszcza się w przestrzeni roboczej urządzenia, utworzonej przez dwa walce (1a) i (1b) robocze oraz prowadnicę (20) kształtową górną i prowadnicę kształtową dolną przez otwór znajdujący się w prowadnicy (20) kształtowej górnej, następnie wprawia się walce (la) i (1b) robocze w ruch obrotowy w tym samym kierunku oraz taką samą prędkością n1 i zgniata się na półfabrykat (18) kuli wklęsłymi powierzchniami (12a), (12b), (13a) i (13b) bocznymi śrubowych występów (9a) i (9b), w wyniku czego wprawia się półfabrykat (18) kuli w ruch obrotowy ze stałą prędkością n2 w kierunku przeciwnym do kierunku obrotów walców (1a) i (1b) roboczych, następnie przemieszcza się półfabrykat (18) kuli między śrubowymi występami (9a), (9b), (10a), (10b), (11a) i (11b) o wklęsłych powierzchniach (12a), (12b), (13a), (13b), (14a), (14b), (15a), (15b), (16a), (16b), (17a) i (17b) bocznych i kalibruje się kształt półfabrykatu (18) kuli i uzyskuje się kulę (19). Przedmiotem zgłoszenia jest również urządzenie do kalibrowania kul dwoma walcami śrubowymi w układzie poziomym.
Date of filing with the Polish Patent Office or with the competent office abroad
2013-05-21
Date of publication in ‘WUP’ or equivalent foreign bulletin
2016-12-30
Exclusive right number
Pat.224227
Statistics
1Views
17Downloads
Pater, Z., & Tomczak, J. (2013). Sposób i urządzenie do kalibrowania kul dwoma walcami śrubowymi w układzie poziomym. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/16891
