Mechanizm dwuspiralnego obrotu tablic reklamowych

Alternative title
Mechanism of double-spiral rotation of advertising boards
Type
Patent
Subtype
Invention
Authors/Creators
;;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2023
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.445543
Abstract PL

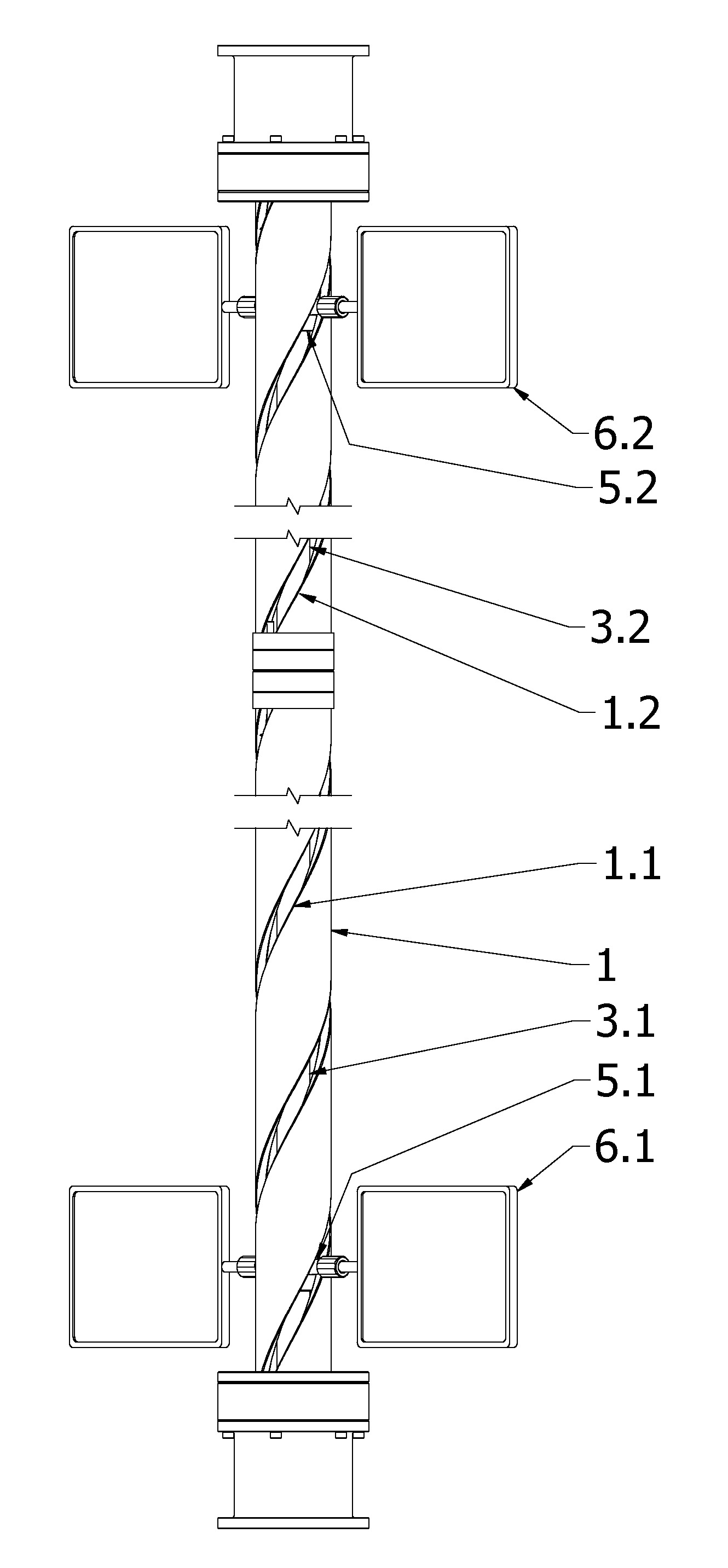

Przedmiotem zgłoszenia jest mechanizm dwuspiralnego obrotu tablic reklamowych, zamocowany na słupie (1), do którego zamocowany jest silnik elektryczny. Charakteryzuje się on tym, że w podstawie słupa (1) zamocowany jest silnik elektryczny, którego wał ułożony jest w osi słupa (1). Do wału silnika elektrycznego zamocowana jest w jego osi śruba posiadająca w dolnej części pierwszy gwint (3.1) oraz w górnej części drugi gwint (3.2) o przeciwnym kierunku zwoju, natomiast śruba ułożyskowana jest w słupie (1). Na pierwszym gwincie (3.1) śruby, nakręcona jest pierwsza nakrętka, do której zamocowany jest obrotowo wokół jej osi koniec pierwszego pręta (5.1), do którego drugiego końca zamocowana jest pierwsza tablica reklamowa (6.1). Pręt (5.1) znajduje się w pierwszym spiralnym przelotowym rowku (1.1) znajdującym się na długości dolnej ściany słupa (1.1) biegnącego wzdłuż jego osi tudzież na śrubie, na drugim gwincie nakręcona jest druga nakrętka, do której zamocowany jest obrotowo wokół jej osi koniec drugiego pręta (5.2), do którego drugiego końca zamocowana jest druga tablica reklamowa (6.2). Drugi pręt (5.2) znajduje się w drugim spiralnym przelotowym rowku (1.2) znajdującym się na długości górnej ściany słupa (1.2) biegnącego wzdłuż jego osi. Silnik elektryczny jest silnikiem krokowym połączonym z modułem sterującym. Opcjonalnie moduł sterujący podłączony jest do czujnika ruchu.
Date of filing with the Polish Patent Office or with the competent office abroad
2023-07-11
Date of publication in ‘WUP’ or equivalent foreign bulletin
2024-11-18
Exclusive right number
Pat.246016
Statistics
3Views
18Downloads
Skowron, Ł., Gąsior, M., & Sak-Skowron, M. (2023). Mechanizm dwuspiralnego obrotu tablic reklamowych. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17823
