Przyłbica z dyszą nadmuchową

Abstract

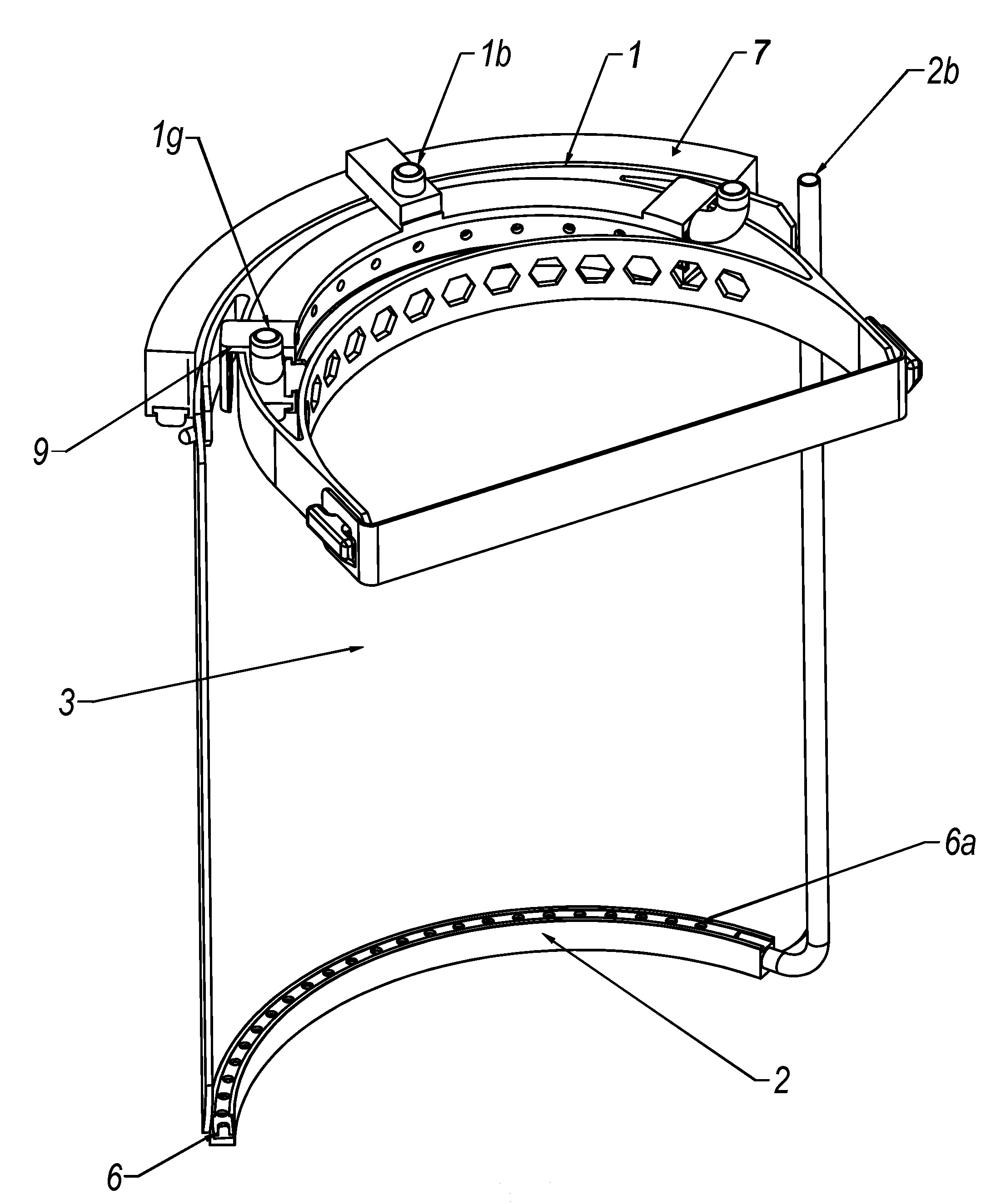

Przedmiotem zgłoszenia jest przyłbica z dyszą nadmuchową posiadająca opaskę nadmuchową. Składa się z opaski nadmuchowej posiadającej korpus (1) opasujący czoło użytkownika oraz dyszy posiadającej korpus (2) zamocowany do dolnej przeźroczystej części twarzowej przyłbicy (3). W korpusie (1) opaski znajduje się kanał z wlotem (1b) w środkowej części korpusu (1). W ścianie kanału znajdują się przelotowe otwory. Na ścianie korpusu (1) opaski znajduje się prowadnica, w której znajduje się przesłona z przelotowymi otworami. W korpusie (2) dyszy znajduje się kanał z przewodem (2b) oraz w górnej ścianie kanału korpusu (2) dyszy znajdują się przelotowe otwory. Na górnej ścianie korpusu (2) dyszy znajduje się prowadnica, w której znajduje się przesłona (6) z przelotowymi otworami (6a). Do korpusu (1) opaski zamocowany jest drugi korpus (7) opaski znajdujący się od przedniej strony przyłbicy (3), w którym znajduje się kanał połączony z wlotem (1b). W dolnej ścianie kanału (7a) znajdują się przelotowe otwory. Na dolnej ścianie drugiego korpusu (7) opaski znajduje się prowadnica, w której znajduje się przesłona z przelotowymi otworami.
