Sposób kształtowania kul

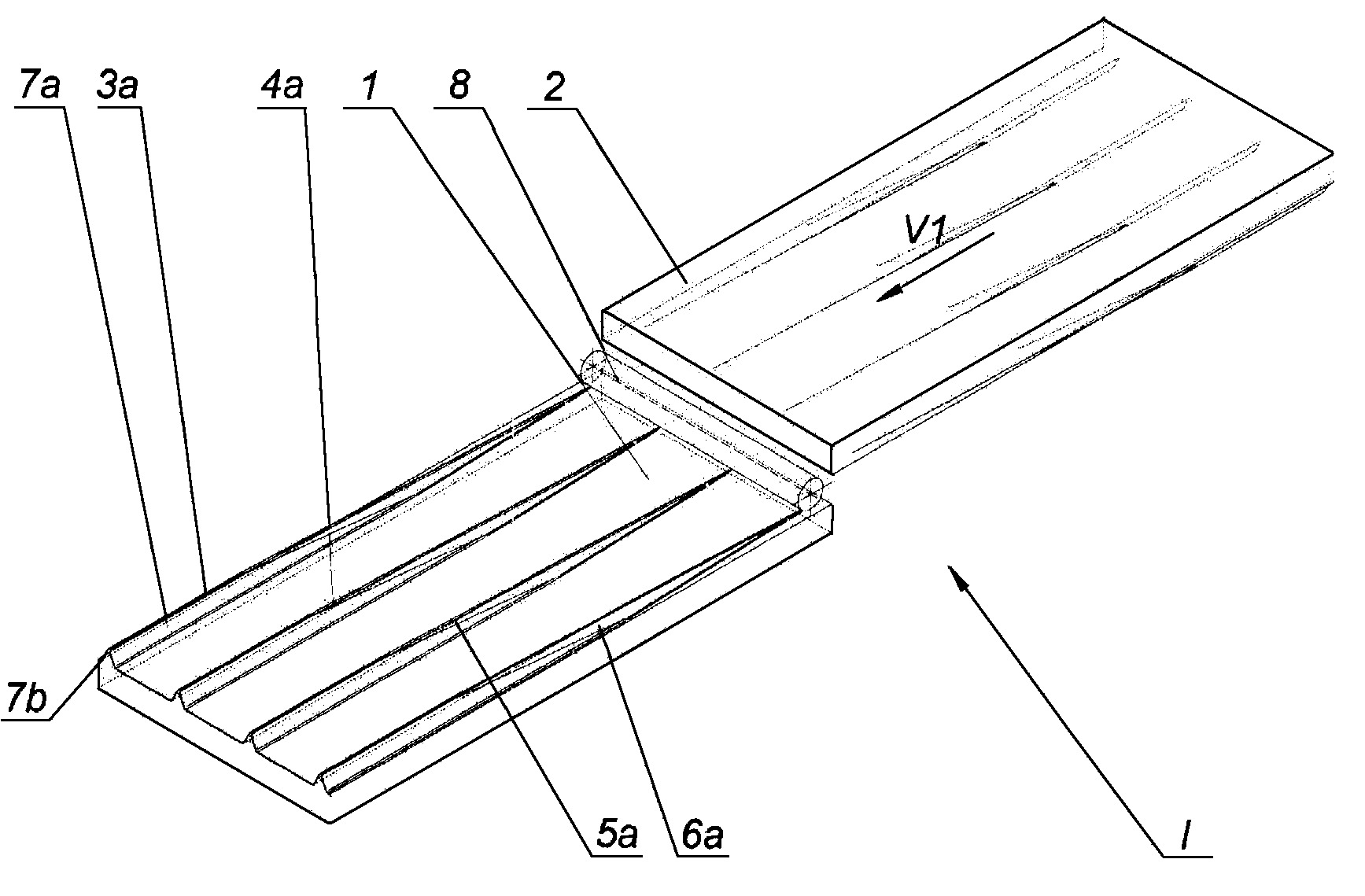

Sposób kształtowania kul, polega na tym, że półfabrykat (8) w kształcie odcinka pręta o przekroju kołowym i średnicy mniejszej od średnicy kształtowanej kuli oraz o długości wielokrotnie większej od średnicy kształtowanej kuli nagrzewa się powyżej temperatury rekrystalizacji, następnie wprowadza się półfabrykat (8) do przestrzeni wejściowej pierwszego zestawu narzędzi (I), składającego się z dolnej płyty płaskiej (1) oraz górnej płyty płaskiej (2), po czym wprawia się górną płytę płaską (2) w ruch postępowy ze stałą prędkością (V1) i przemieszcza się górną płytę płaską (2) wzdłuż jej osi nad dolną płytą płaską (1) i zagłębia się w półfabrykat (8) klinowe występy (3a, 4a, 5a, 6a) znajdujące się na dolnej płycie płaskiej (1) oraz klinowe występy (3b, 4b, 5b, 6b) znajdujące się na górnej płycie płaskiej (2), następnie wprawia się półfabrykat (8) w ruch obrotowy, i kształtuje się na obwodzie półfabrykatu (8) pierścieniowe wgłębienia, które dzielą półfabrykat (8) na jednakowe odcinki o długości (L) większej od średnicy (D) kształtowanej kuli i objętości równej objętości kształtowanej kuli, następnie stopniowo redukuje się średnicę półfabrykatu (8) w miejscu ukształtowanych wgłębień, po czym oddziałuje się na ukształtowane na półfabrykacie (8) pierścieniowe wgłębienia bocznymi powierzchniami pochyłymi (7a i 7b) klinowych występów (3a, 3b, 4a, 4b, 5a, 5b, 6a i 6b) i kształtuje się stożkowe powierzchnie czołowe (11a) o jednakowych kątach rozwarcia (α), następnie rozdziela się całkowicie od siebie półwyroby (9a).
