Uchwyt do mocowania próbki połączenia klejowego doczołowego

Abstract

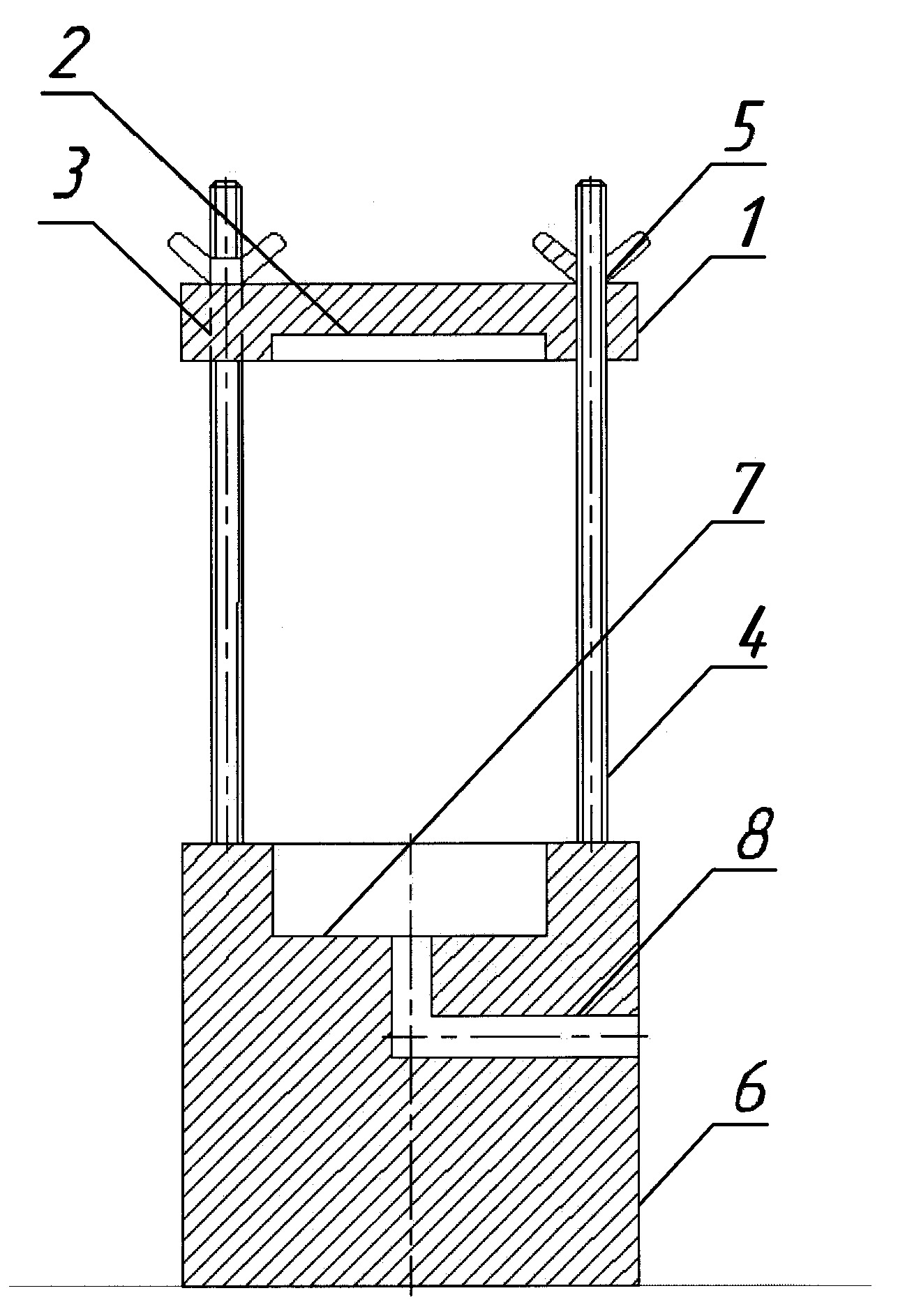

Uchwyt do mocowania próbki połączenia klejowego doczołowego, posiadający płyty w kształcie walca, pręty gwintowane oraz nakrętki, składa się z płyty (1) górnej w kształcie walca z wybraniem (2), przy czym na obwodzie płyty wykonane są otwory (3), w ilości co najmniej trzy, w których znajdują się pręty (4) gwintowane, na których od góry umieszczone są nakrętki (5), korzystnie motylkowe, przylegające do górnej podstawy płyty (1) górnej, oraz z płyty (6) dolnej w kształcie walca z wybraniem (7) w części górnej, przy czym na obwodzie płyty (6) dolnej od góry zamocowane są na stałe pręty (4) gwintowane, zaś w wybraniu (7) płyty (6) dolnej znajduje się kanał (8). Kanał (8) wykonany jest w kształcie walca i służy do odpowietrzenia zamocowanej w uchwycie próbki połączenia klejowego.
