Narzędzia i sposób pozycjonowania oraz kucia kuli drążonej

Abstract

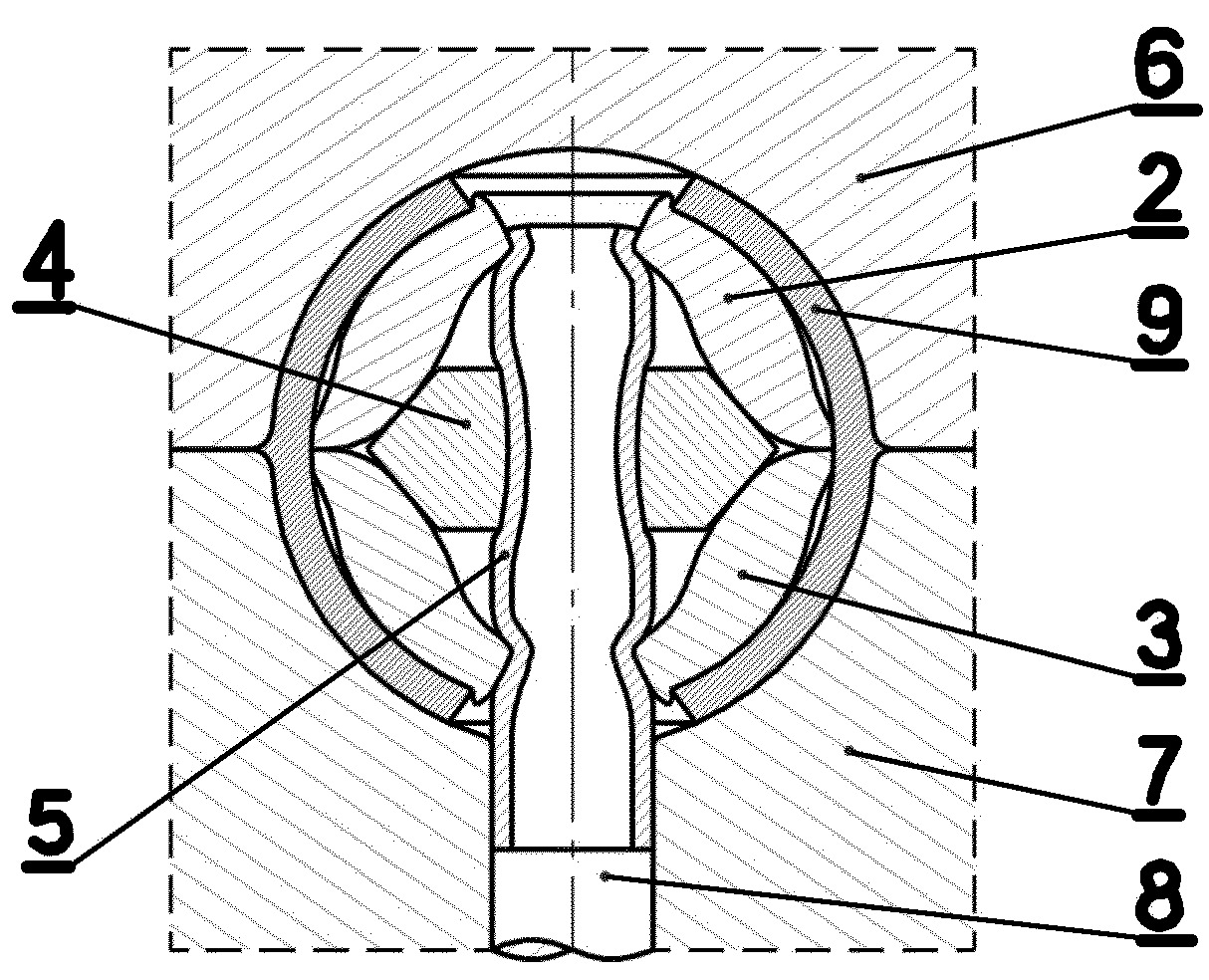

Przedmiotem zgłoszenia są narzędzia i sposób pozycjonowania oraz kucia kuli drążonej. Narzędzie do pozycjonowania oraz kucia kuli drążonej, posiadające matrycę górną (6) z wykrojem roboczym i matrycę dolną (7) z wykrojem roboczym i otworem centrującym oraz wypychacz (8), charakteryzuje tym, że w dolnej części wykroju matrycy dolnej (7) znajduje się otwór centrujący, w którym spoczywa wypychacz (8). Pomiędzy wykrojami roboczymi znajduje się rdzeń górny (2) i rdzeń dolny (3), z których każdy posiada kształt tulei z umiejscowioną na swoim końcu od strony wewnętrznej matryc i od swojej wewnętrznej strony, powierzchnią stożkową. Pomiędzy powierzchniami stożkowymi rdzenia górnego (2) i rdzenia dolnego (3) znajduje się pierścień dystansowy (4) o powierzchniach stożkowych dopasowanych do powierzchni stożkowych rdzenia górnego (2) i rdzenia dolnego (3) tudzież we wnętrzu pierścienia dystansowego (4) znajduje się rura centrująca (5) umieszczona w otworze centrującym matrycy dolnej (7) tudzież rdzeń górny (2), rdzeń dolny (3), pierścień dystansowy (4) i rura centrująca (5) wykonane są ze stopu plastycznego o temperaturze topnienia mniejszej niż temperatura topnienia wsadu. Sposób pozycjonowania oraz kucia kuli drążonej z wykorzystaniem matrycy górnej (6), matrycy dolnej (7) oraz wypychacza (8) polega na tym, że w środku wsadu w kształcie cienkościennej rury, umieszcza się rdzeń dolny (3) w kształcie tulei z umiejscowioną na swoim końcu od strony wewnętrznej matryc i od swojej wewnętrznej strony powierzchnią stożkową, która styka się z powierzchnią stożkową pierścienia dystansowego (4) umiejscowionego we wsadzie, oraz którego druga powierzchnia stożkowa styka się z powierzchnią stożkową rdzenia górnego (2) w kształcie tulei z umiejscowioną na swoim końcu od strony wewnętrznej matryc i od swojej wewnętrznej strony powierzchnią stożkową umiejscawianego wewnątrz wsadu (1). Dalej umieszcza się rurę centrującą (5) wewnątrz otworu pierścienia dystansowego (4), i tak skonstruowany zespół umieszcza się wewnątrz wykroju roboczego matrycy dolnej (7), w ten sposób, że rura centrująca (5) wchodząc w otwór centrujący samoczynnie pozycjonuje wsad. Matrycę górną (6) wprawia się w ruch postępowy w kierunku matrycy dolnej (7) i odkształca się wsad wraz z rdzeniem dolnym (3), rdzeniem górnym (2), pierścieniem dystansowym (4) i rurą centrującą (5), a następnie odsuwa się matrycę górną (6) w kierunku od matryc dolnej (7), a wypychacz (8) wypycha kulę drążoną (9) wraz z odkształconym rdzeniem dolnym (3), rdzeniem górnym (2), pierścieniem dystansowym (4) i rurą centrującą (5). Odkształcony rdzeń dolny (3), rdzeń górny (2), pierścień dystansowy (4) i rurę centrującą (5) usuwa się z wewnątrz kuli drążonej (9) przez istniejące otwory.
