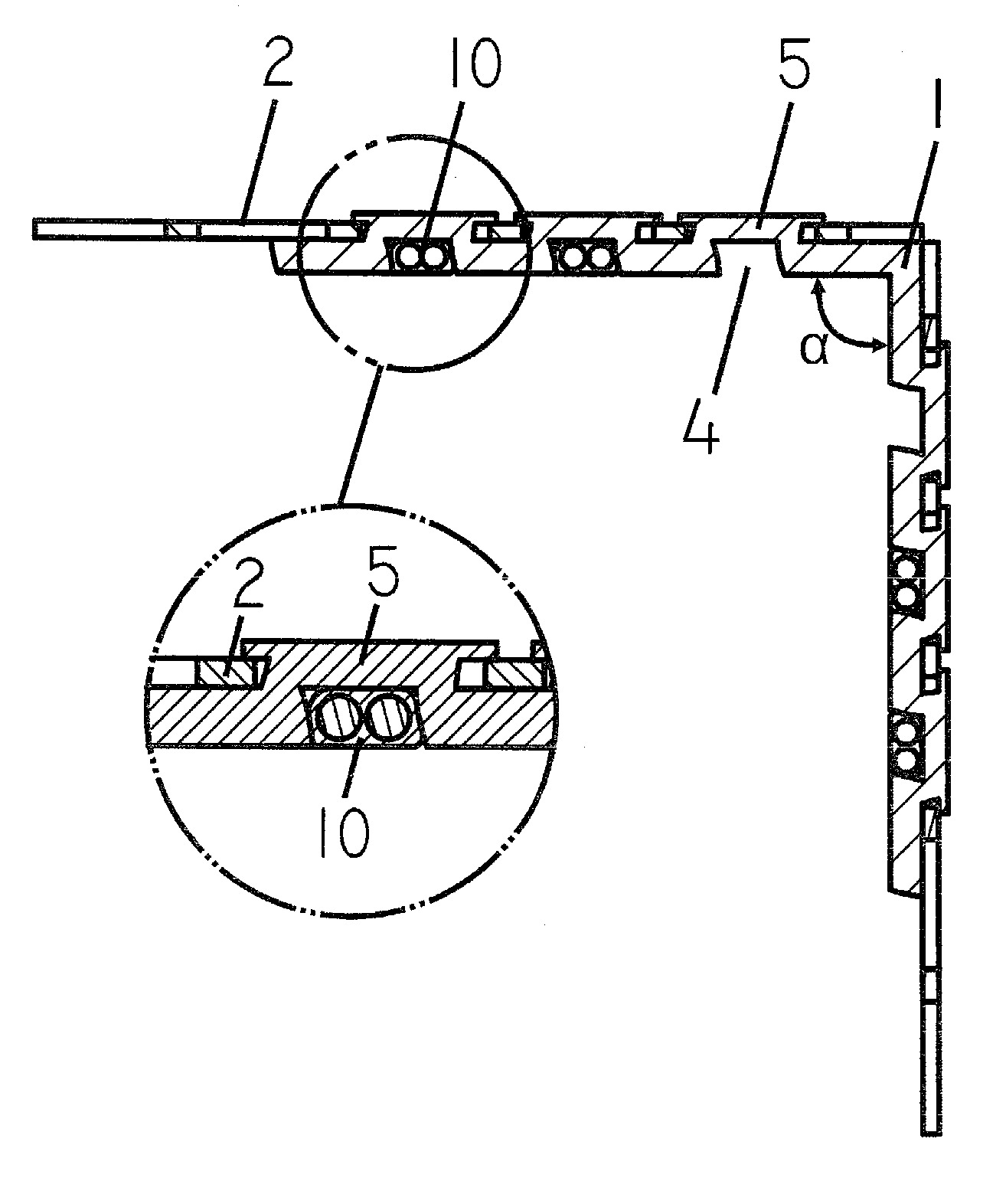

Sposób łączenia profilu (1) tworzywowego z siatką (2) o otworach kwadratowych, polega na tym, że profil (1) tworzywowy wytłacza się w głowicy wytaczarskiej i otrzymuje się kształt, który w przekroju poprzecznym posiada ściankę w kształcie naprzemiennych wgłębień kształtowych (4) oraz wzniesień kształtowych (5), zaś ramiona ścianki nośnej profilu (1) tworzywowego tworzą kąt wierzchołkowy (α), po czym za pomocą prasy wycina się w ściance profilu (1) tworzywowego, cyklicznie wzdłuż wzniesień kształtowych (5) otwory kwadratowe, a następnie nakłada się na niewycięte obszary wzniesień kształtowych (5) siatkę (2) o otworach kwadratowych w podajniku, po czym wzniesienia kształtowe (5) nagrzewa się od strony siatki (2) o otworach kwadratowych, nagrzewnicą o temperaturze od 110 do 210°C, korzystnie 150°C, w czasie od 3 do 20 s, korzystnie 10 s., następnie dociska się urządzeniem dociskającym, z siłą od 3 do 20 N, korzystnie 10 N i chłodzi się wodą lub powietrzem, w czasie od 10 do 40 s., korzystnie 10 s.
Additional information
Application date
2017-04-05
WUP publication date
2019-09-30
Exclusive right number
Pat.233321
Klepka, T., & Białasz, S. (2017). Sposób łączenia profilu tworzywowego z siatką. https://hdl.handle.net/20.500.14629/17953
