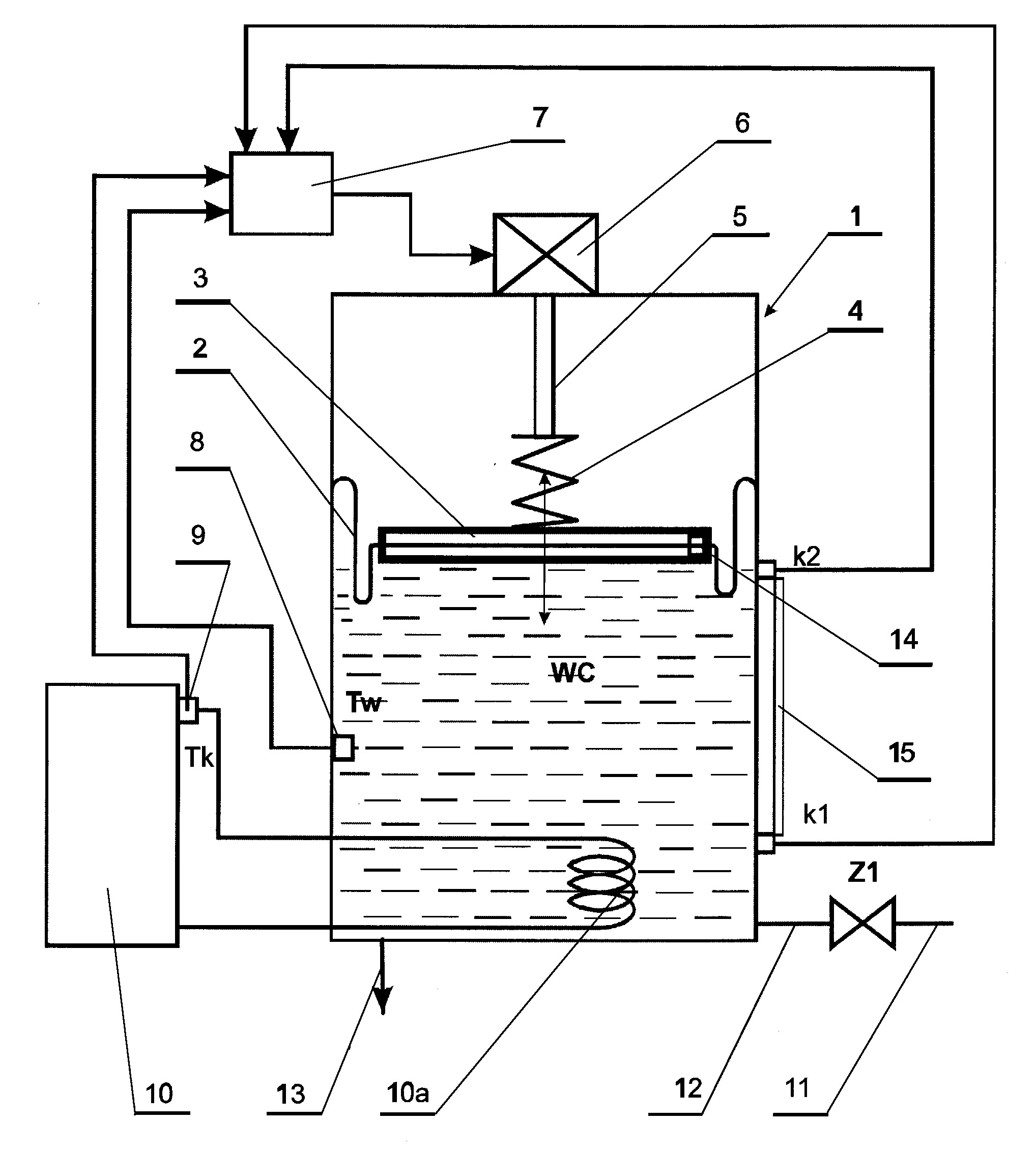

Instalacja do podgrzewania wody użytkowej składa się z izolowanego cieplnie zbiornika (1), wewnątrz którego umieszczona jest wężownica (10a) panelu (10) solarnego, który ma wewnątrz umieszczoną przeponę (2) związaną na trwale ze ścianą boczną zbiornika (1). Z przeponą (2) trwale związana jest dennica (3) o wymiarach zewnętrznych nieco mniejszych niż otwór wewnętrzny zbiornika (1), do której przylega sprężyna (4) naciskowa połączona poprzez trzpień (5) z zespołem napędowym (6). Na obwód sterujący wprowadzony jest sygnał ze sterownika (7) przetwarzający sygnały z czujnika (8) temperatury (Tw) wody w zbiorniku (1) i temperatury (Tk) czynnika (9) wychodzącej z panelu solarnego (10), przy czym zbiornik zasilany jest z instalacji wodociągowej (11) poprzez zawór (Z1).
Additional information
Application date
2012-03-15
WUP publication date
2015-06-30
Exclusive right number
Pat.219637
Płaska, S., & Płaska, W. (2012). Instalacja do podgrzewania wody użytkowej z panelem solarnym. https://hdl.handle.net/20.500.14629/16818
