Sterowane urządzenie do oczyszczania powietrza

Abstract

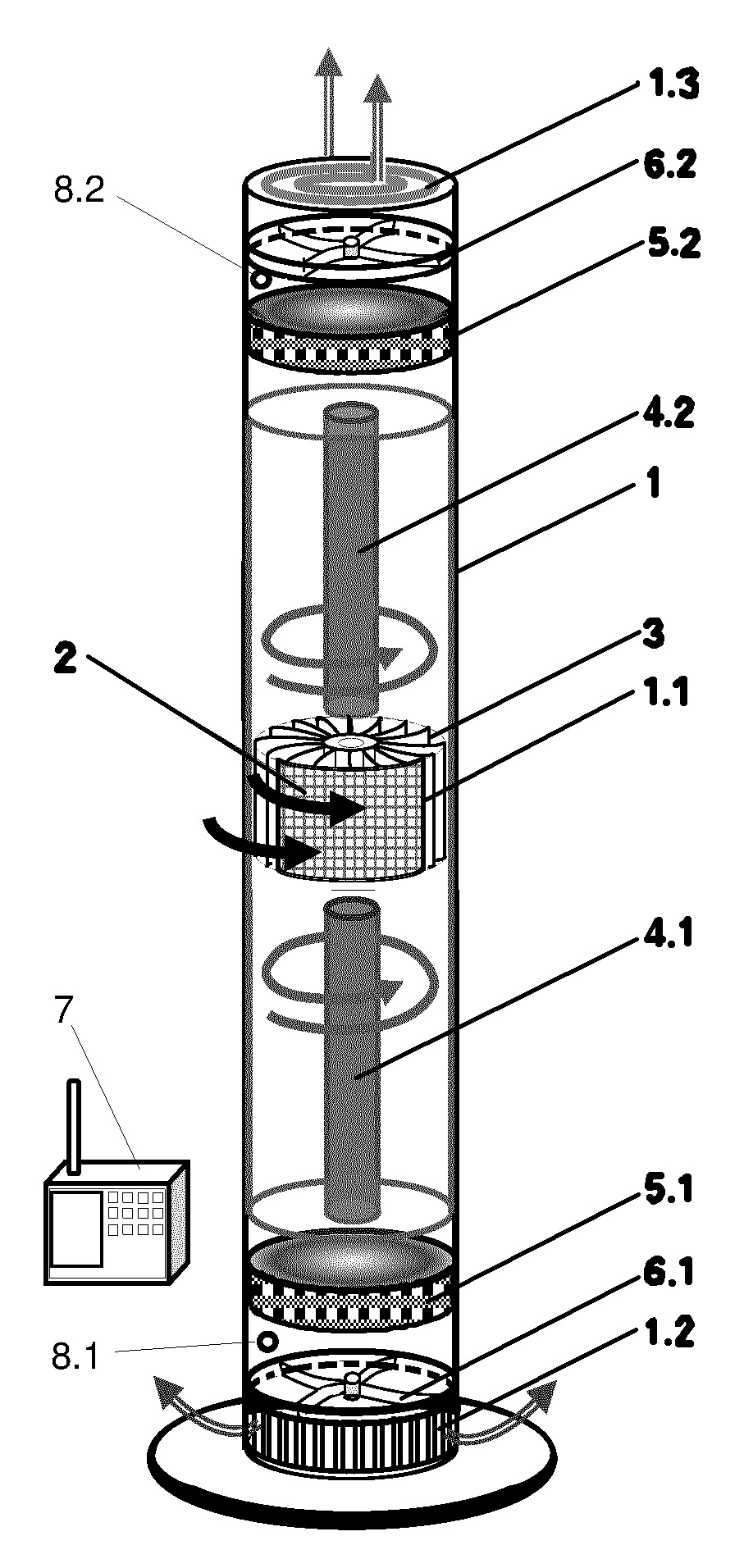

Przedmiotem zgłoszenia jest sterowane urządzenie do oczyszczania powietrza składające się z obudowy (1) z wlotem powietrza (1.1) i wylotami powietrza (1.2, 1.3), w której wewnętrzna powierzchnia pokryta jest warstwą fotokatalityczną, zaś na wlocie powietrza (1.1) umieszczone są kolejno filtr wstępnego oczyszczania powietrza (2) i wentylator (3) oraz w obudowie (1) zamocowane są osiowo promienniki UV-C (4.1, 4.2). Charakteryzuje się ono tym, że wlot powietrza (1.1) znajduje się w środkowej części obudowy (1), a wyloty powietrza (1.2, 1.3) znajdują się w dolnej i górnej części obudowy (1). Na wlocie powietrza (1.1) umieszczony jest filtr wstępnego oczyszczania powietrza (2) i wentylator (3), którym jest wentylator (3) poprzeczny oraz pod i nad wentylatorem (3) poprzecznym w obudowie (1) zamocowane są osiowo promienniki UV-C (4.1, 4.2). Pod pierwszym promiennikiem UV-C (4.1) w dolnej części obudowy (1) zamocowany jest pierwszy filtr powietrza z węglem aktywnym (5.1) i pierwszy wentylator osiowy (6.1), tudzież nad drugim promiennikiem UV-C (4.2) w górnej części obudowy (1) zamocowany jest drugi filtr powietrza z węglem aktywnym (5.2) i drugi wentylator osiowy (6.2).
