Interaktywny model 3D budynku cerkwi

Abstract

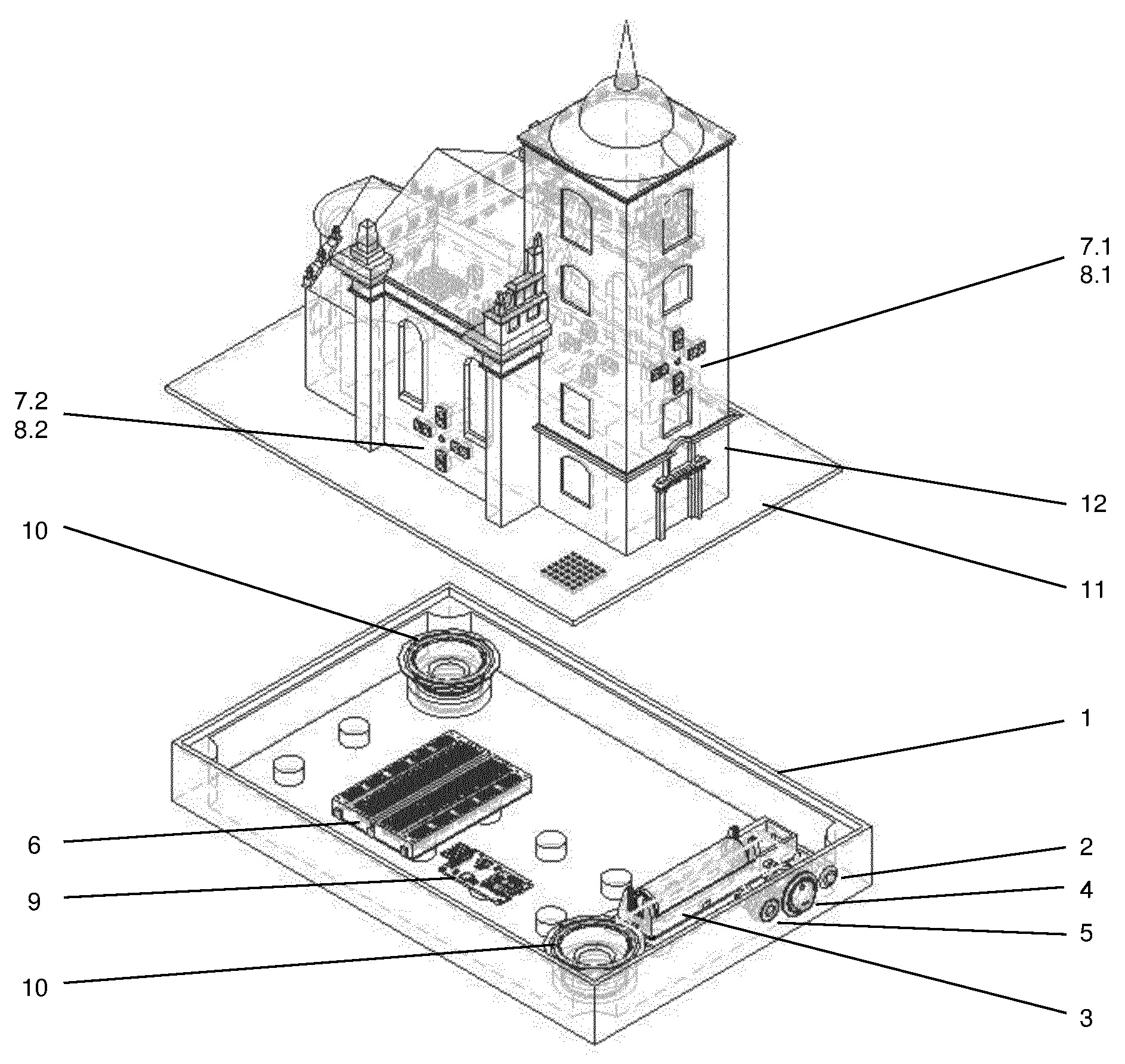

Przedmiotem wynalazku jest interaktywny model 3D budynku cerkwi posiadający bryłę budynku, składa się z kasety (1) otwartej od góry, na ściance której znajduje się wejście zasilające (2), podłączone do modułu zasilania akumulatorowego (3), który podłączony jest poprzez włącznik (4) z diodą (5) do mikrokontrolera (6) połączonego z wejściami modułów zbliżeniowych (7.1, 7.2) oraz wyjściami z diodami sygnalizacyjnymi (8.1, 8.2). Mikrokontroler (6) podłączony jest wyjściem do modułu odtwarzania próbek audio (9), który podłączony jest do modułu głośnika (10). Na kasecie znajduje się podstawa (11) z modelem 3D budynku cerkwi (12). Każdy z modułów zbliżeniowych (7.1, 7.2) składa się z dwóch czujników zbliżeniowych ułożonych w orientacji poziomej oraz dwóch czujników zbliżeniowych znajdujących się w orientacji pionowej i znajdującej się pomiędzy nimi diody sygnalizacyjnej (8.1, 8.2). Każdy czujnik zbliżeniowy składa się z nadajnika czujnika i odbiornika czujnika połączonych z komparatorem napięcia. W czujnikach w orientacji poziomej odbiornik czujnika pierwszego znajduje się od strony odbiornika czujnika drugiego, a w czujnikach w orientacji pionowej nadajnik trzeciego czujnika znajduje się od strony nadajnika czwartego czujnika. Na ścianie wieży cerkwi znajduje się pierwszy moduł zbliżeniowy (7.1), na lewej ścianie nawy głównej znajduje się drugi moduł zbliżeniowy (7.2), na prawej połaci dachu nawy głównej znajduje się trzeci moduł zbliżeniowy. Na lewej ścianie nawy głównej znajduje się czwarty moduł zbliżeniowy.
