Przeciwwaga ramowa do dźwigu o udźwigu do 500 kg

Abstract

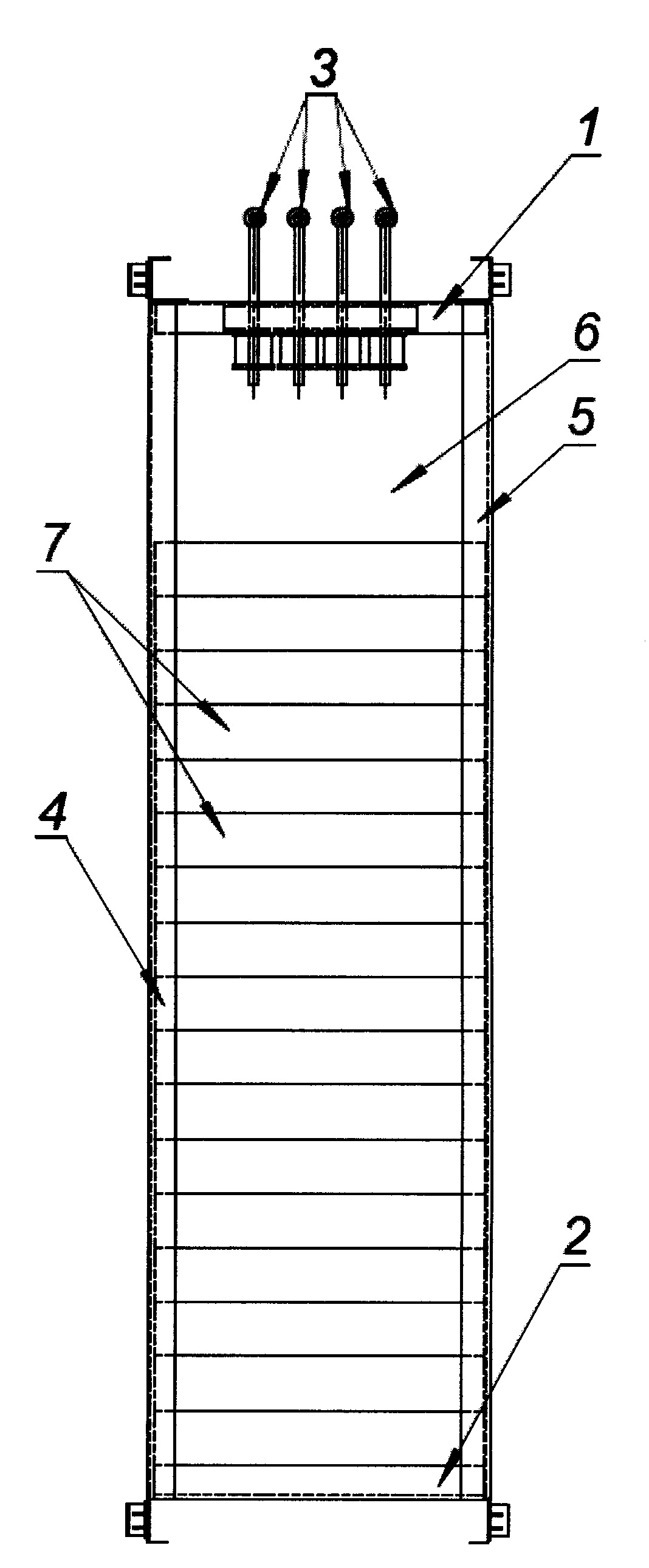

Przeciwwaga ramowa do dźwigu do 500 kg z wkładami żeliwnymi (7) składa się ze skręcanej prostokątnej ramy wykonanej z ceowników zimnogiętych, w której w górnej belce (1) w środkowej jej części zamocowane jest zawieszenie elastomerowe (3), na którym spoczywa przeciwwaga (6), która jest wypełniona wkładami żeliwnymi (7), których przesuwanie się jest ograniczone ceownikami pionowymi (4 i 5) i opierającymi się na belce dolnej (2).
