Mechanizm regulacji ustawienia segmentów ekranu

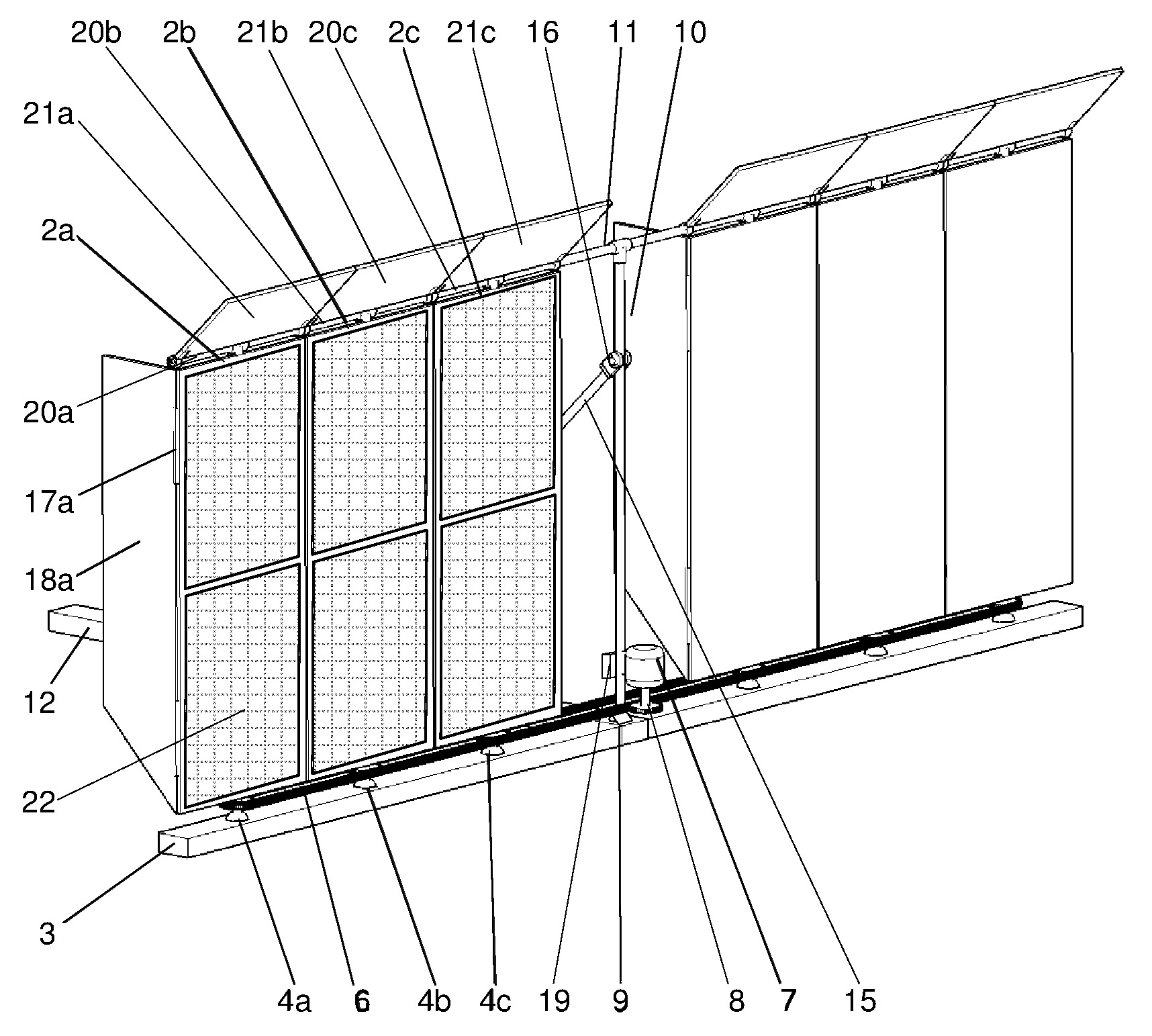

Przedmiotem wynalazku jest mechanizm regulacji ustawienia segmentów ekranu, posiadający zamontowane na osiach ekrany składowe (2a, 2b, 2c). Charakteryzuje się on tym, że składa się z podstawy (3) w postaci belki, do której zamontowane są kolejno za pomocą przegubów kulowych (4a, 4b, 4c) osie, na których zamocowane są ekrany składowe (2a, 2b, 2c). Na każdej z osi osadzone są koła, które sprzężone są ze sobą za pomocą cięgna (6). Na podstawie (3) na końcu zespołu osi znajduje się silnik krokowy (7), na którego wale osadzone jest koło napędowe (8) opasane cięgnem (6). Do podstawy (3) zamocowany jest za pomocą pierwszego przegubu walcowego (9) słup podtrzymujący (10) podłączony z belką nośną (11) ułożoną równolegle do podstawy (3) i połączoną kolejno z osiami. W miejscu połączenia słupa podtrzymującego (10) z podstawą (3) zamocowana jest prowadnica (12) ułożona prostopadle do osi podstawy (3) oraz w pozycji wejściowej prostopadle do osi słupa podtrzymującego (10). Na prowadnicy (12) znajduje się wózek z napędem liniowym, z którym połączona jest pierwszym końcem za pomocą drugiego przegubu walcowego belka podporowa, która drugim końcem połączona jest za pomocą trzeciego przegubu walcowego ze słupem podtrzymującym (10). Do jednych ze ścian bocznych ekranów składowych (2a, 2b, 2c) zamocowane są za pomocą czwartych przegubów walcowych (17a) ekrany boczne (18a). Silnik krokowy (7) i wózek z napędem połączone są z modułem sterującym (19).
