Stanowisko do pomiaru momentu dokręcającego oraz siły osiowej

Abstract

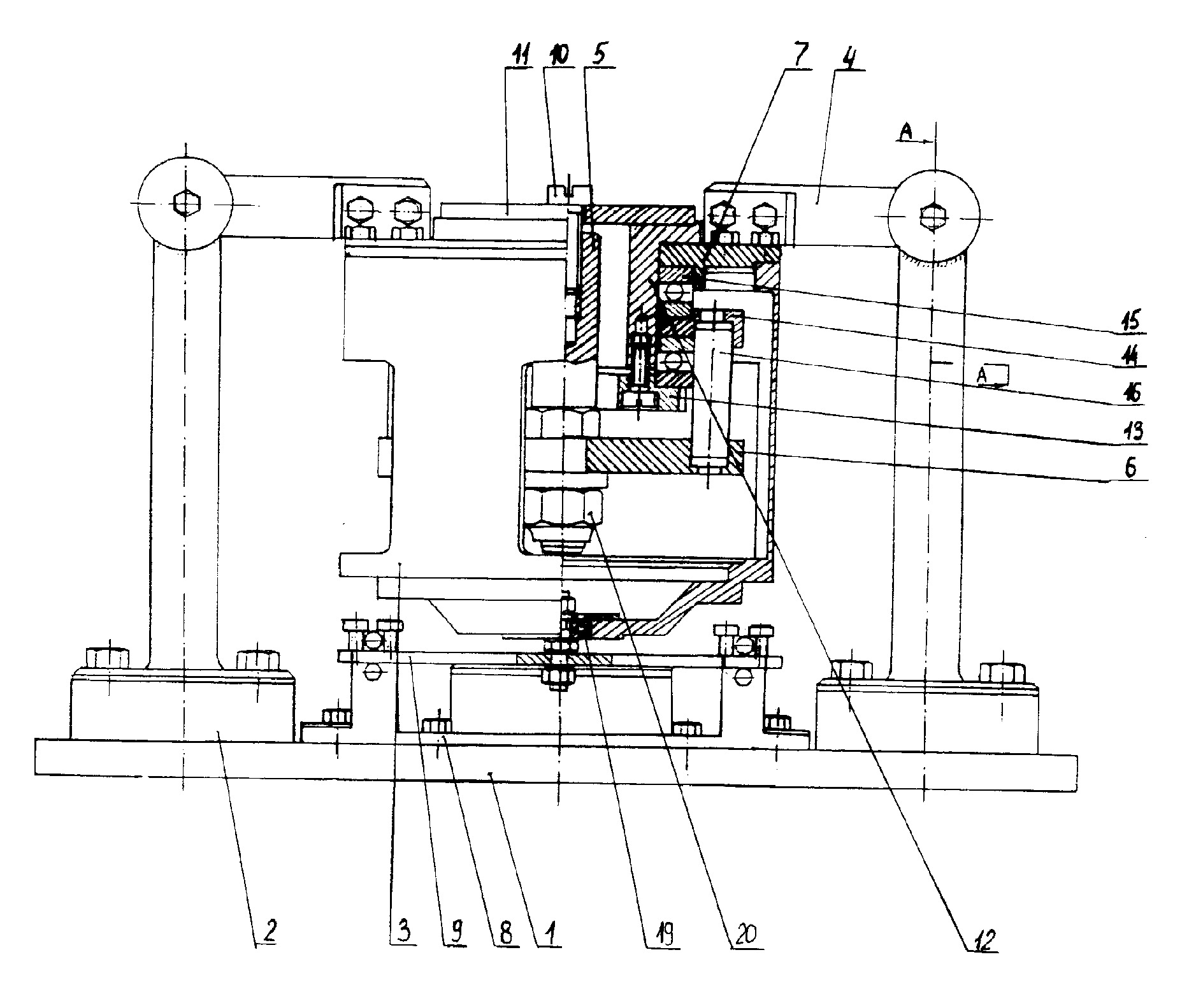

Stanowisko do pomiaru momentu dokręcającego oraz siły osiowej, zwłaszcza głowic wkręcających i wkrętarek, składa się z podstawy (1) na której zamocowane są w narożach cztery kolumny (2) złączone na górze parami z belkami (4), które poprzez tarczę (7) podtrzymują osiowo zamocowany korpus (3), który dolną swoją częścią opiera się na płytce (9) opartej na stojaku (8). Wewnątrz korpusu (3) w jego osi znajduje się trzpień (5) roboczy posiadający od góry otwór gwintowany, w który wkręcony jest badany wkręt (10) opierający się dolną częścią łba o pierścień (11) trący, leżący na tulei (12) trącej od dołu połączonej z pierścieniem (13) dociskowym dolnym, a swą boczną powierzchnią dotykający do tarczy (14) dwóch wzdłużnych łożysk (15), pomiędzy którymi znajduje się tarcza (14) łącząca się za pomocą trzpieni (16) z tarczą (6) trzpieni umocowaną w dolnej części trzpienia (5) roboczego, dwie dolne belki połączone z tarczą (6) opierającą się o dwie pionowe kolumny zamocowane symetrycznie względem kolumn (2) w osi podstawy (1), belki (4), płytka (9) oraz trzpień są czujnikami pomiarowymi sił.
