Sposób i układ stabilizacji natężenia prądu termoemisji elektronowej

Abstract

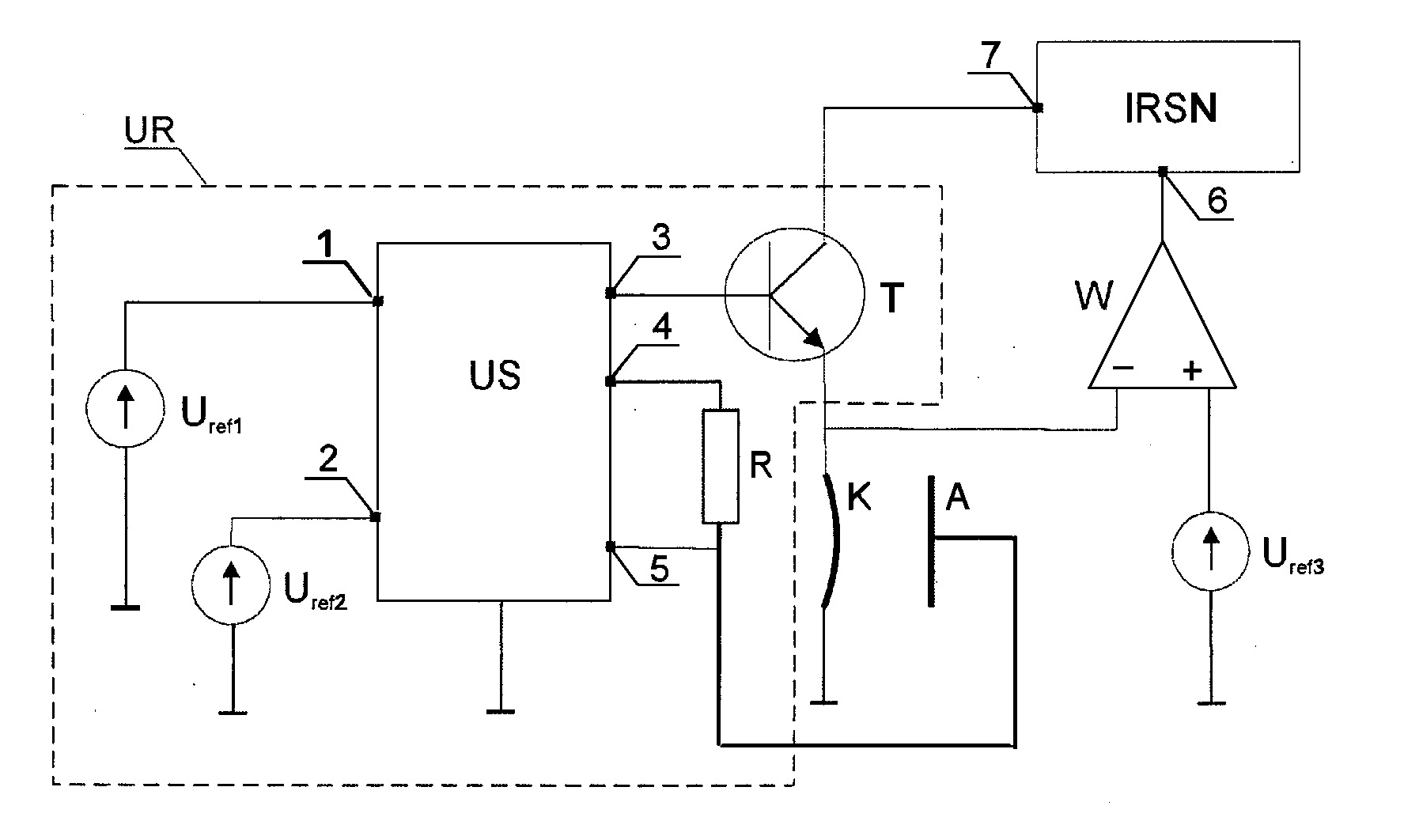

Sposób stabilizacji natężenia prądu termoemisji elektronowej, charakteryzuje się tym, że wartość napięcia zasilania kolektora tranzystora (T) mocy układu regulacji (UR) dobiera się w czasie rzeczywistym jako wprost proporcjonalną do sumy napięcia źródła (Uref3) napięcia referencyjnego trzeciego i napięcia termokatody (K), poprzez sterowanie impulsowego, regulowanego stabilizatora (IRSN) napięcia sygnałem wyjściowym dwuwejściowego analogowego sumatora. Na jedno z wejść sumatora podaje się napięcie termokatody (K), a na pozostałe wejście podaje się napięcie źródła (Uref3) napięcia referencyjnego trzeciego. Układ stabilizacji natężenia prądu termoemisji elektronowej charakteryzuje się tym, że wejście sterujące (6) impulsowego, regulowanego stabilizatora (IRSN) napięcia jest połączone z wyjściem analogowego sumatora, którego wejście jest połączone z pierwszym zaciskiem źródła (Uref3) napięcia referencyjnego trzeciego zaś wejście analogowego sumatora jest połączone z emiterem tranzystora (T) mocy układu regulacji (UR) i termokatodą (K) oraz drugi zacisk źródła (Uref3) napięcia referencyjnego trzeciego jest połączony z masą układu (US) stabilizacji.
