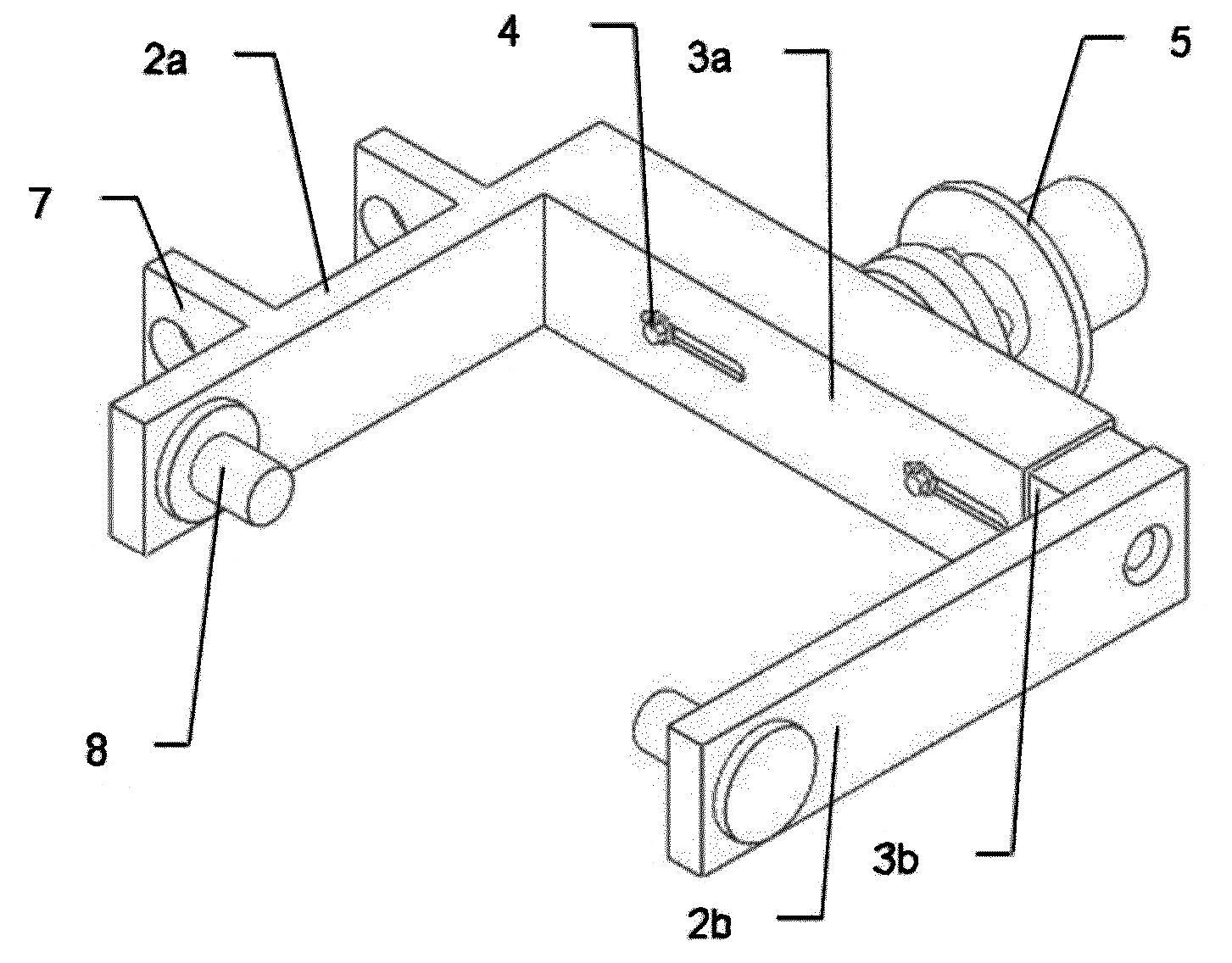

Przedmiotem wynalazku jest regulowany uchwyt formy do odlewania rotacyjnego. Składa się on z pierwszej podstawy w postaci płaskownika, do której końca zamocowane jest pierwsze ramię (2a) w postaci płaskownika. Do pierwszego ramienia (2a) zamocowana jest pierwsza listwa łącząca (3a) w postaci płaskownika, ułożona równolegle do pierwszej podstawy. Uchwyt składa się również z drugiej podstawy w postaci płaskownika, na końcu której zamocowane jest drugie ramię (2b). Do drugiego ramienia (2b) zamocowana jest druga listwa łącząca (3b) w postaci płaskownika, ułożona równolegle do drugiej podstawy. Pierwsza postawa styka się z drugą podstawą. Pierwsza listwa łącząca (3a) styka się z drugą listwą łączącą (3b) i jest połączona z nią za pomocą połączeń śrubowych (4) umieszczonych w otworach przelotowych znajdujących się pierwszej listwie łączącej (3a) i drugiej listwie łączącej (3b). Pomiędzy pierwszym ramieniem (2a) oraz drugim ramieniem (2b) a także pomiędzy drugą podstawą oraz drugą listwą łączącą (3b) znajduje się śruba rzymska (5) zamocowana końcami do pierwszego ramienia (2a) i drugiego ramienia (2b).
Additional information
Application date
2019-12-10
WUP publication date
2021-08-30
Exclusive right number
Pat.238471
Głogowska, K., & Sikora, J. (2019). Regulowany uchwyt formy do odlewania rotacyjnego. https://hdl.handle.net/20.500.14629/17773
