Laminat aluminium-szkło i sposób jego wytwarzania

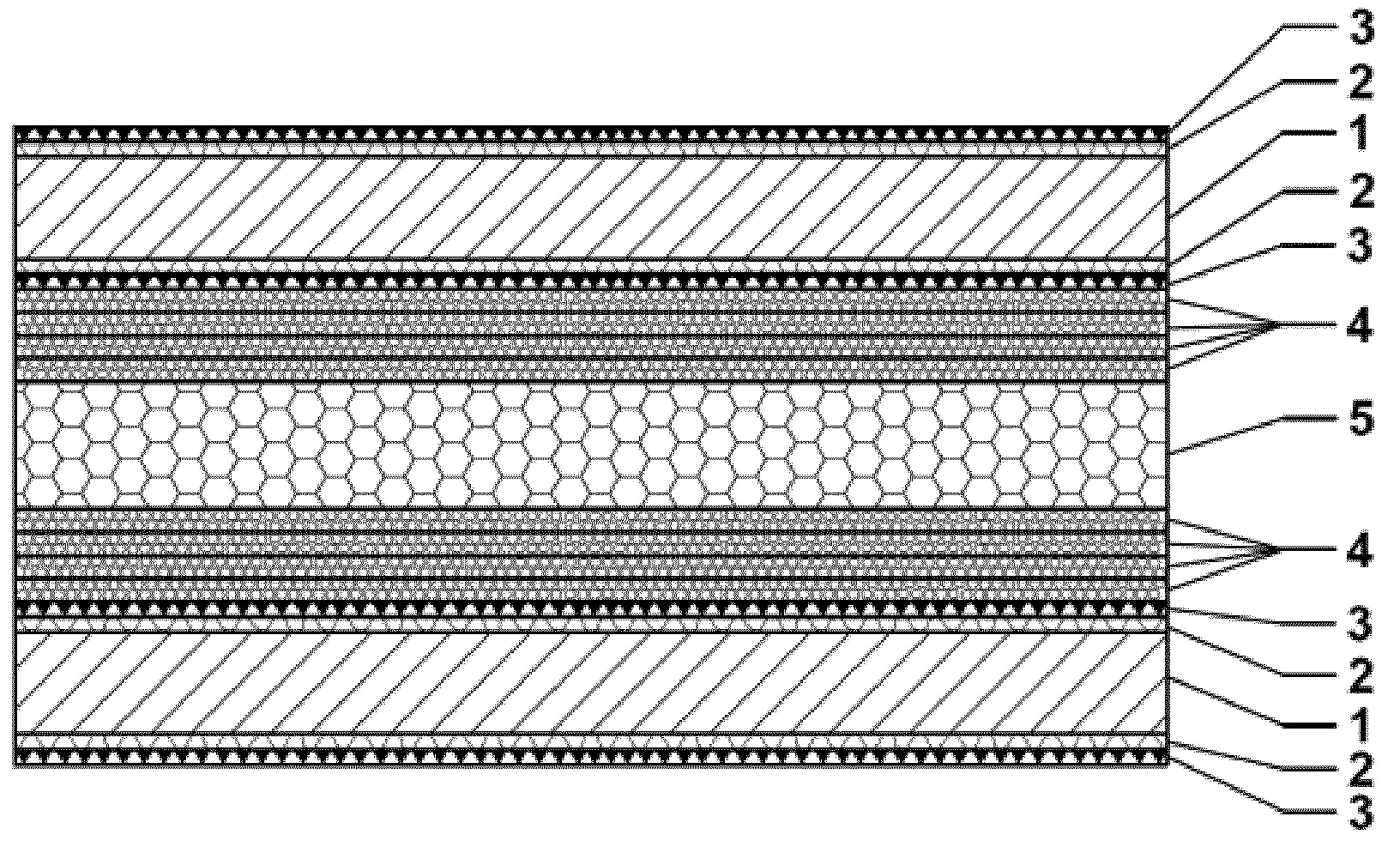

Przedmiotem wynalazku jest laminat aluminium-szkło i sposób jego wytwarzania. Laminat aluminium-szkło, charakteryzuje się tym, że w części środkowej laminatu znajduje się warstwa włókniny poliestrowej (5) o grubości od 3 mm do 9 mm i o gramaturze 339 g/m2. Do obu powierzchni warstwy włókniny poliestrowej (5) przylegają adhezyjnie cztery, jednakowe warstwy kompozytu polimerowego na bazie włókien szklanych połączonych żywicą epoksydową (4) o grubości 0,2 mm każda, które przylegają adhezyjnie do warstwy żywicy polimerowej (3) o grubości 1 µm. Sposób wytwarzania laminatu aluminium-szkło, polega na tym, że na dwa arkusze blachy (1) ze stopu aluminium o grubości od 0,2 mm do 1 mm posiadające na obu powierzchniach warstwę ceramiczną (2) o grubości od 8 µm do 12 µm nakłada się obustronnie warstwę żywicy polimerowej (3) o grubości 1 µm, po czym pozostawia się na czas 30 min w temperaturze 23°C. Następnie suszy się w czasie 60 min w temperaturze 121°C w suszarce elektrycznej.

Date of filing with the Polish Patent Office or with the competent office abroad

2021-03-25

Date of publication in ‘WUP’ or equivalent foreign bulletin

2022-06-06

Exclusive right number

Pat.240797

Statistics

2Views

27Downloads

Bieniaś, J., Jakubczak, P., Ostapiuk, M., Droździel, M., Podolak, P., Dadej, K., & Drozd, K. (2021). Laminat aluminium-szkło i sposób jego wytwarzania. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17738

Files


JPG 654.98 KB

Licence

Accessibility issue?Request a WCAG-compliant file

Publication available in collections:

Inventions
