Urządzenie szczękowe do wyciskania materiałów z tubek

Abstract

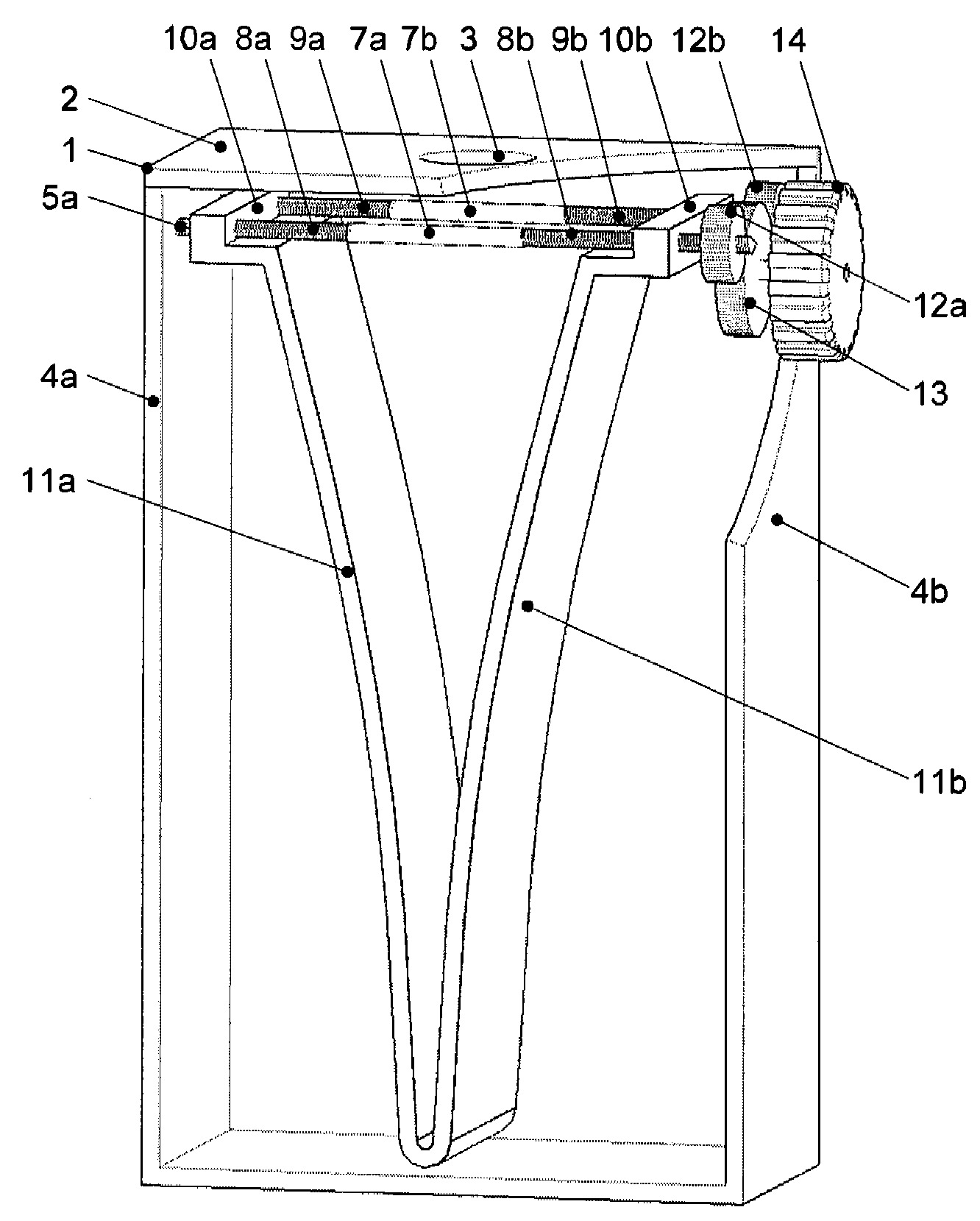

Urządzenie szczękowe do wyciskania materiałów z tubek składa się z obudowy (1), w której podstawie (2) wykonany jest otwór (3), zaś w pierwszej ściance bocznej (4a) prostopadłej do podstawy (2) znajdują się dwa pierwsze otwory (5a), natomiast w drugiej ściance bocznej (4b), równoległej do pierwszej ścianki bocznej (4a) znajdują się dwa drugie otwory, przy czym pomiędzy pierwszymi otworami (5a) i drugimi otworami znajdują się dwa pręty (7a, 7b) nagwintowane na swoich końcowych częściach, przy czym pierwszy gwint (8a) pierwszego pręta (7a) jest przeciwny do drugiego gwintu (8b) pierwszego pręta (7a), natomiast pierwszy gwint (9a) drugiego pręta (7b) jest przeciwny do pierwszego gwintu (8a) pierwszego pręta (7a), oraz jest przeciwny do drugiego gwintu (9b) drugiego pręta (7b), zaś pierwszy gwint (8a) pierwszego pręta (7a) i pierwszy gwint (9a) drugiego pręta (7b) wkręcone są w uchwyt (10a) pierwszej szczęki ściskającej (11a), która w dolnej części połączona jest z drugą szczęką ściskającą (11b), która w swej górnej części posiada uchwyt (10b), do którego wkręcony jest drugi gwint (8b) pierwszego pręta (7a) i drugi gwint (8b) drugiego pręta (7b), zaś na końcu pierwszego pręta (7a) zamocowane jest pierwsze koło zębate (12a), natomiast na końcu drugiego pręta (7b) zamocowane jest drugie koło zębate (12b), przy czym pierwsze i drugie koło zębate (12a, 12b) sprzężone są z napędowym kołem zębatym (13) połączonym z pokrętłem (14).
