Sposób plastycznego kształtowania wyrobów typu kula metodą walcowania poprzecznego dwoma tarczami w układzie pojedynczym

Abstract

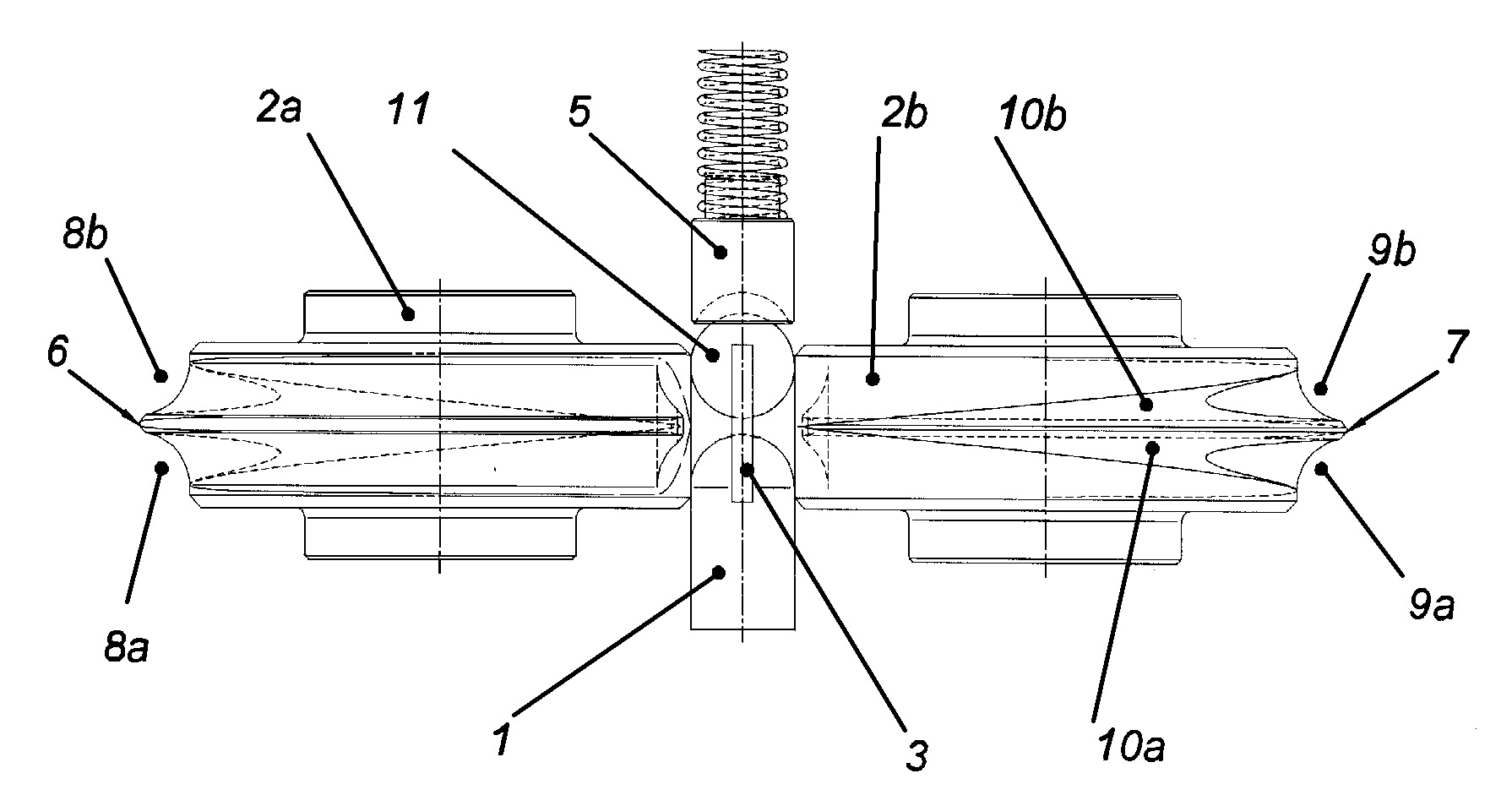

Sposób plastycznego kształtowania wyrobów typu kula metodą walcowania poprzecznego dwoma tarczami w układzie pojedynczym charakteryzuje się tym, że półfabrykat (1) w kształcie odcinka pręta, o średnicy mniejszej od średnicy kształtowanej kuli (11) wprowadza się do zderzaka (5) sprężystego o sferycznej powierzchni wewnętrznej między dwie nieruchome prowadnice oraz dwie jednakowe tarcze (2a, 2b) o osiach równoległych do osi półfabrykatu (1), które na obwodzie posiadają występy (6, 7) pierścieniowe, rozdzielające powierzchnie (8a, 8b, 9a, 9b) robocze o kształcie odpowiadającym połowie kuli (11), przy czym w strefie roboczej -wcinania występy (6, 7) posiadają kształt klinów o powierzchniach (10a, 10b) bocznych, następnie tarcze (2a, 2b) wprawia się w ruch obrotowy w tym samym kierunku i z taką samą prędkością, a w wyniku ruchu obrotowego dwóch tarcz (2a, 2b) wgłębia się klinowe powierzchnie (10a, 10b) boczne występów (6, 7) pierścieniowych w półfabrykat (1) i wprawia się półfabrykat (1) w ruch obrotowy, po czym w wyniku oddziaływania powierzchni (8a, 8b, 9a, 9b) roboczych, umieszczonych na tarczach (2a, 2b) za strefą wcinania, kształtuje się dwie powierzchnie sferyczne od strony półfabrykatu (1) oraz od strony kuli (11), zaś w skutek oddziaływania występów (6, 7) pierścieniowych redukuje się średnicę półfabrykatu (1), a następnie odcina się od półfabrykatu (1) objętość materiału równą objętości kształtowanej kuli (11).
