Układ i sposób oczyszczania i jonizowania powietrza

Abstract

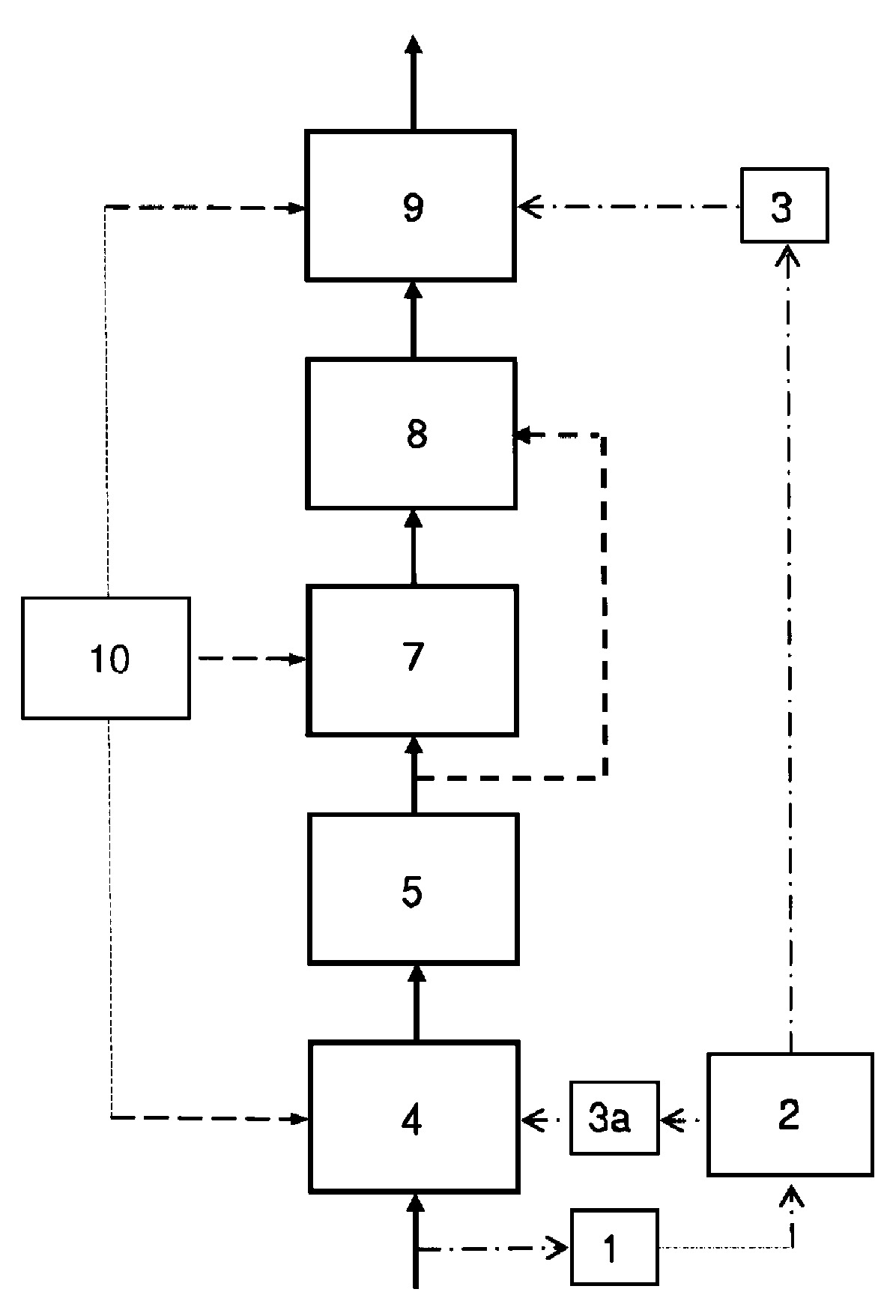

Przedmiotem zgłoszenia jest układ i sposób oczyszczania i jonizowania powietrza. Układ zawiera zestaw czujników (1) do pomiaru stężenia cząstek aerozolowych i bioaerozolowych, stężenia zanieczyszczeń chemicznych oraz stężenia jonów ujemnych. Na linii przesyłowej powietrza znajduje się wentylator (4), który połączony jest linią przesyłową powietrza z filtrem wstępnego oczyszczania powietrza (5), który z kolei połączony jest linią przesyłową powietrza z modułem fotokatalitycznego oczyszczania powietrza (7) lub z filtrem zanieczyszczeń mikrobiologicznych (8), a następnie z jonizatorem powietrza (9). Zestaw czujników (1) połączony jest linią sygnałową z modułem sterowania (2), który połączony jest linią sygnałową z nastawnikiem prędkości obrotowej (3a) wentylatora (4) oraz z nastawnikiem napięcia jonizatora powietrza (3). Sposób oczyszczania i jonizowania powietrza polega na tym, za pomocą zestawu czujników (1) do pomiaru stężenia cząstek aerozolowych i bioaerozolowych, stężenia zanieczyszczeń chemicznych oraz stężenia jonów mierzy się stężenie cząstek aerozolowych i bioaerozolowych, stężenie zanieczyszczeń chemicznych oraz stężenie jonów ujemnych. Wartości porównuje się w module sterowania (2) z zadanymi wartościami i za pomocą nastawnika prędkości obrotowej (3a) ustawia się prędkość obrotową wentylatora (4) i napięcie jonizatora powietrza (3). Następnie powietrze doprowadza się za pomocą wentylatora (4) na filtr wstępnego oczyszczania powietrza (5), na którym usuwa się grube cząstki aerozolowe i bioaerozolowe. Dalej powietrze kieruje się do modułu fotokatalitycznego oczyszczania powietrza (7), w którym usuwa się zanieczyszczenia organiczne lub kieruje się na filtr zanieczyszczeń mikrobiologicznych (8), na którym usuwa się zanieczyszczenia mikrobiologiczne. Następnie powietrze kieruje się do jonizatora powietrza (9), w którym jonizuje się ujemnie powietrze, a następnie odprowadza się poza układ.
