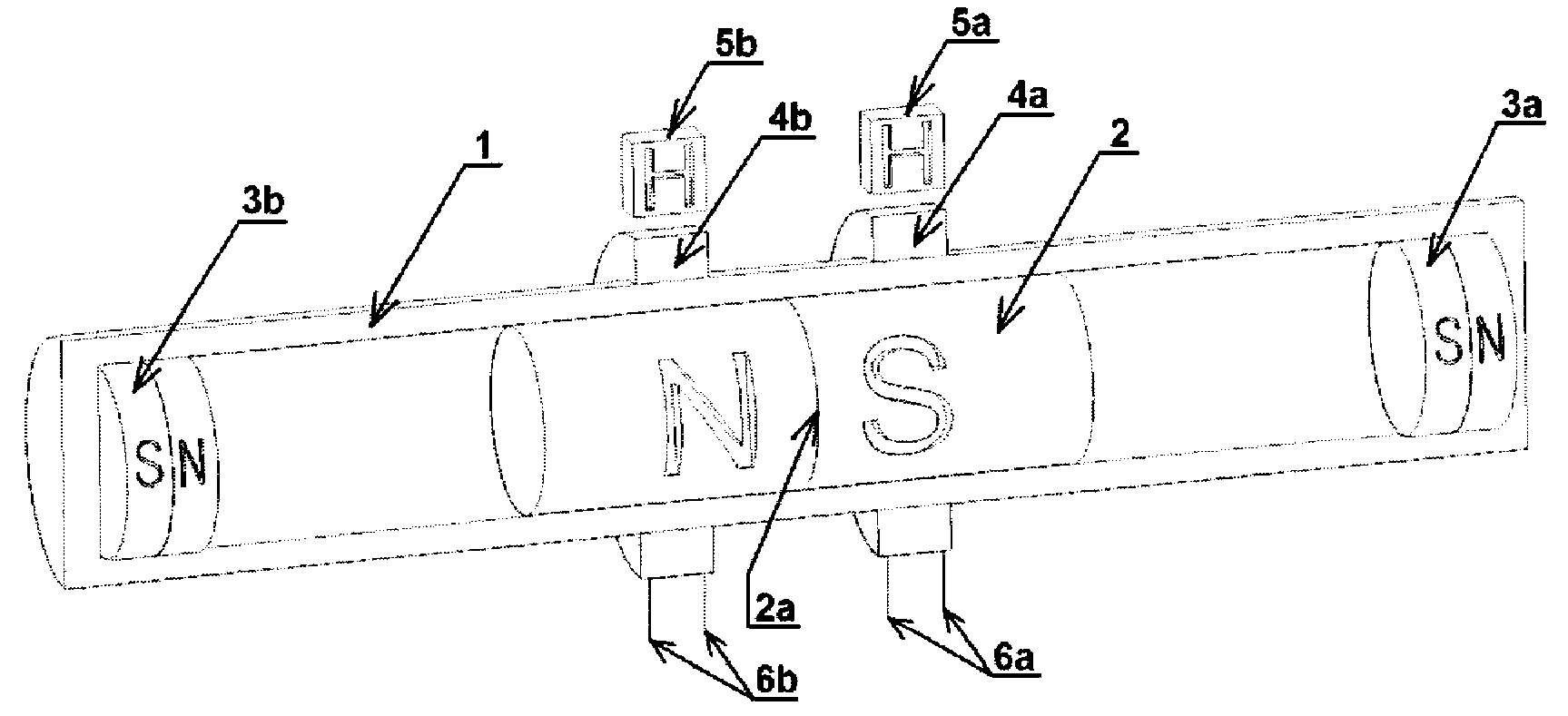

Przedmiotem zgłoszenia jest wibrator elektromagnetyczny dwuuzwojeniowy. Charakteryzuje się on tym, że składa się z obudowy (1), wewnątrz której umieszczony jest ruchomy magnes trwały (2), którego płaszczyzna wyznaczona przez linię międzybiegunową (2a) jest prostopadła do osi obudowy (1). Na obu końcach obudowy (1) umieszczone są nieruchomo magnesy odpychające (3a, 3b), których bieguny od strony wnętrza obudowy są jednoimienne z biegunami magnesu trwałego (2). Na zewnątrz obudowy (1) w sąsiedztwie magnesu trwałego (2) znajdują się nieruchome uzwojenia (4a, 4b), ułożone po obu stronach linii międzybiegunowej (2a). W pobliżu uzwojeń (4a, 4b) znajdują się czujniki (5a, 5b).
Additional information
Application date
2018-07-09
WUP publication date
2019-06-28
Exclusive right number
Pat.232575
Filipek, P. (2018). Wibrator elektromagnetyczny dwuuzwojeniowy. https://hdl.handle.net/20.500.14629/17207
