Urządzenie i sposób pomiaru prądu

Filipek, Przemysław

Urządzenie i sposób pomiaru prądu

Alternative title

Device and method for current measurement

Type

Patent

Subtype

Invention

Authors/Creators

Filipek, Przemysław

Publisher

Urząd Patentowy Rzeczypospolitej Polskiej

Date

2018

Weblink

https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.426288

Abstract PL

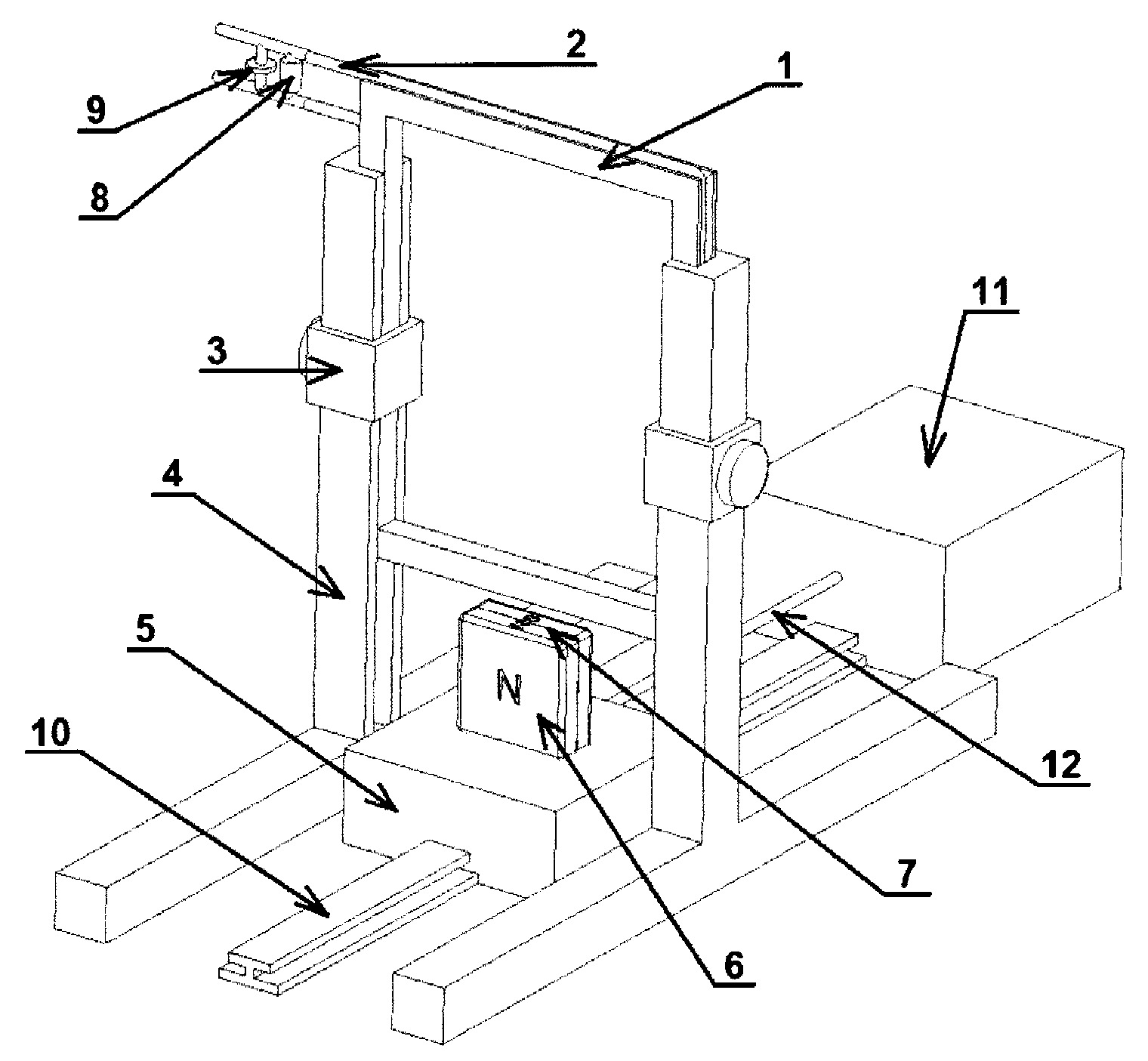

Zgłoszenie dotyczy urządzenia i sposobu pomiaru prądu przy linii międzybiegunowej magnesu trwałego. Urządzenie składa się z ramy (1) z nawiniętym uzwojeniem (2), zamocowanej ruchomo na prowadnicach (4) zamocowanych do podstawy. W położeniu ustalonym, prostopadle do płaszczyzny wyznaczonej przez ramę (1) ułożony jest wózek (5), na którym zamocowany jest magnes trwały (6) w taki sposób, że płaszczyzna wyznaczona przez linię międzybiegunową (7) magnesu trwałego (6) pokrywa się z płaszczyzną wyznaczoną przez ramę (1) z nawiniętym uzwojeniem (2). Wózek (5) posiada mechanizm napędowy (11). Sposób pomiaru prądu przy linii międzybiegunowej magnesu trwałego polega na tym, że zeruje się układ poprzez ustawienie wózka (5) z magnesem trwałym (6) pod ramą (1) z uzwojeniem (2) i ustala się odległość pomiędzy ramą (1) z uzwojeniem (2) a krawędzią magnesu trwałego (6). Następnie umieszcza się wózek (5) z magnesem trwałym (6) w położeniu początkowym, po czym wprowadza się wózek (5) w ruch jednostajny za pomocą mechanizmu napędowego (11) i mierzy się prąd indukowany w uzwojeniu (2) ramy (1).

Date of filing with the Polish Patent Office or with the competent office abroad

2018-07-09

Date of publication in ‘WUP’ or equivalent foreign bulletin

2019-04-30

Exclusive right number

Pat.231820
