Urządzenie do przepychania obrotowego z regulowanym rozstawem osi

Alternative title
Device for rolling-extrusion process with adjustable wheelbase
Type
Patent
Subtype
Invention
Authors/Creators
;;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2011
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.394433
Abstract PL

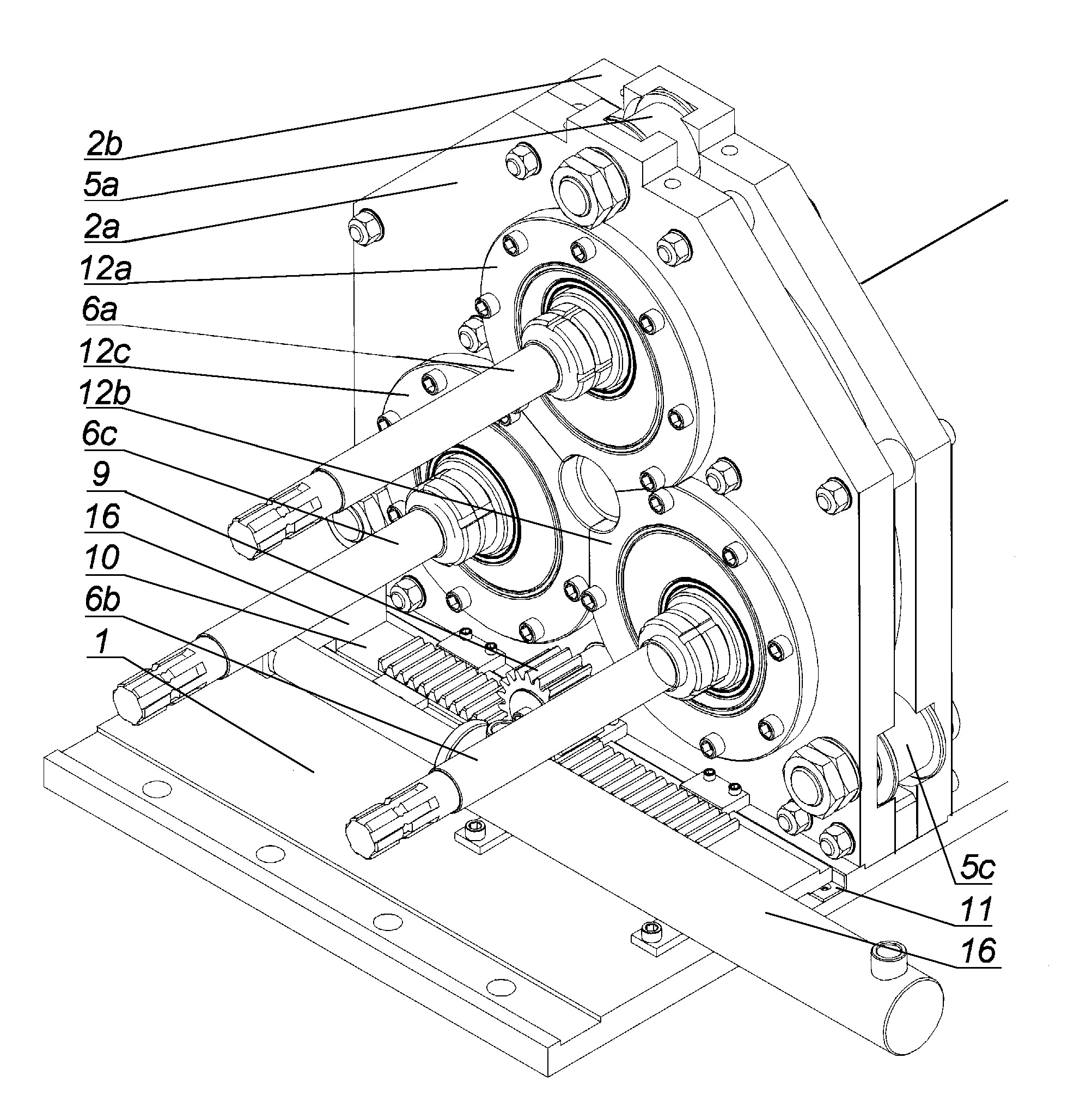

Urządzenie do przepychania obrotowego z regulowanym rozstawem osi, obrotowych wyrobów stopniowanych, pełnych i drążonych, zwłaszcza stopniowanych, posiadające koła zębate (9), z uzębieniem zewnętrznym o zębach prostych, wały (6a), (6b) i (6c) napędowe narzędzi, wieniec zębaty o uzębieniu wewnętrznym prostym oraz listwę zębatą, i siłownik hydrauliczny, charakteryzuje się tym, że na płycie (1) dolnej posadowione są dwie jednakowe płyty (2a) i (2b) wsporcze, w gniazdach płyt (2a) i (2b) wsporczych osadzone są trzy jednakowe pary tulei (12a) (12b), (12c) łożyskowych, w których umieszczone są trzy jednakowe tuleje mimośrodowe, na obwodzie których nacięte jest uzębienie zewnętrzne proste, natomiast wewnątrz tulei mimośrodowych osadzone są zestawy łożysk stożkowych, w których łożyskowane są wały (6a), (6b) i (6c) napędowe narzędzi, przy czym tuleje mimośrodowe z naciętym uzębieniem zewnętrznym, sprzężone są ze sobą za pomocą wieńca zębatego z uzębieniem wewnętrznym prostym, który osadzony jest pomiędzy trzema jednakowymi, obrotowymi rolkami (5a), (5b) i (5c) ustalającymi, zaś w dolnej części wieńca zębatego z uzębieniem wewnętrznym prostym znajduje się koło zębate napędowe, zazębione z wieńcem zębatym wewnętrznym i osadzone jest na wałku pośrednim ułożyskowanym w płytach (2a) i (2b) wsporczych.
Date of filing with the Polish Patent Office or with the competent office abroad
2011-04-04
Date of publication in ‘WUP’ or equivalent foreign bulletin
2014-03-31
Exclusive right number
Pat.216258
Statistics
1Views
19Downloads
Bartnicki, J., Tomczak, J., & Pater, Z. (2011). Urządzenie do przepychania obrotowego z regulowanym rozstawem osi. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/16917
