Uchwyt do badania nieliniowej dynamiki płyty osiowosymetrycznej na wzbudniku elektromechanicznym ze sprzężeniami termomechanicznymi

Alternative title
Holder for testing the non-linear dynamics of an axisymmetric plate on an electromechanical inductor with thermomechanical couplings
Type
Patent
Subtype
Invention
Authors/Creators
;;;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2022
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.442814
Abstract PL

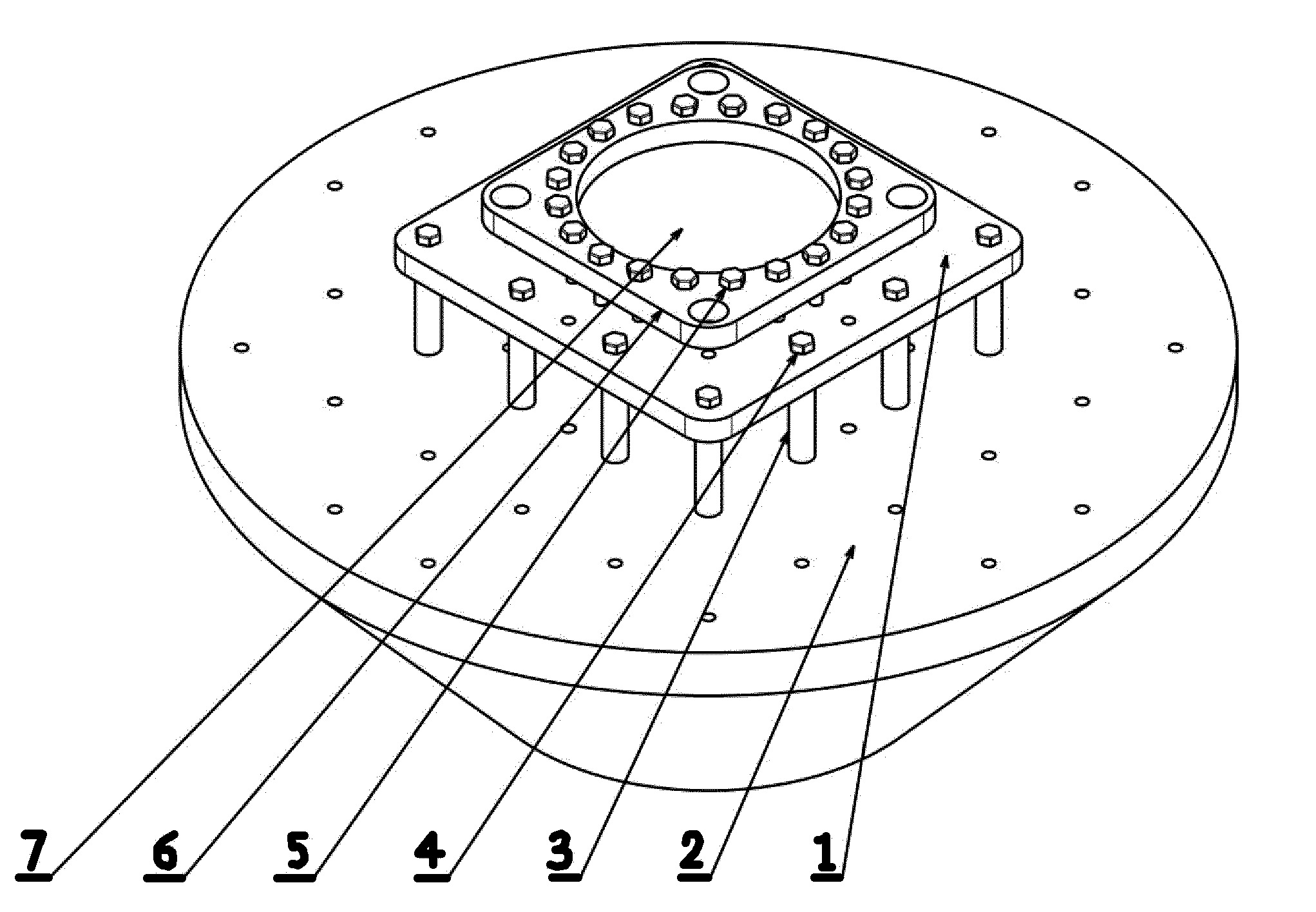

Przedmiotem zgłoszenia jest uchwyt do badania nieliniowej dynamiki płyty osiowosymetrycznej na wzbudniku elektromechanicznym ze sprzężeniami termomechanicznymi. Charakteryzuje się on tym, że składa się z płyty podstawy (1) z przelotowym otworem osiowosymetrycznym w jej centralnej części. Płyta podstawy (1) zamocowana jest do głowicy stołu wzbudnika elektromechanicznego (2) za pomocą tulei dystansujących (3), w których znajdują się śruby (4) w ten sposób, że tuleje dystansujące (3) znajdują się pomiędzy powierzchnią stołu wzbudnika elektromechanicznego (2) a dolną powierzchnią płyty podstawy (1). Śruby (4) znajdują się w pierwszych przelotowych otworach montażowych płyty podstawy (1), tulejach dystansujących (3) i wkręcone są w gwintowane otwory znajdujące się w stole wzbudnika elektromechanicznego (2). Płyta podstawy (1) połączona jest z płytą dociskową (6) za pomocą zestawu śrub zaciskowych (5) i nakrętek, które to śruby dociskowe (5) znajdują się w przelotowych otworach montażowych znajdujących się w płycie dociskowej (6) na obwodzie przelotowego otworu osiowosymetrycznego znajdującego się w jej centralnej części oraz śruby zaciskowe (5) znajdują się w drugich przelotowych otworach montażowych rozmieszczonych na obwodzie przelotowego otworu osiowosymetrycznego płyty podstawy (1) oraz śruby zaciskowe (5) zabezpieczone są nakrętkami tudzież badana próbka (7) jest osadzona pomiędzy płytą podstawy (1) a płytą dociskową (6) i osadzona jest współosiowo z przelotowym otworem osiowosymetrycznym płyty podstawy (1) i przelotowym otworem osiowosymetrycznym płyty dociskowej (6).
Date of filing with the Polish Patent Office or with the competent office abroad
2022-11-16
Date of publication in ‘WUP’ or equivalent foreign bulletin
2023-09-04
Exclusive right number
Pat.243538
Statistics
1Views
16Downloads
Kłoda, Ł., Bocheński, M. D., Kowalczuk, M., & Weremczuk, A. (2022). Uchwyt do badania nieliniowej dynamiki płyty osiowosymetrycznej na wzbudniku elektromechanicznym ze sprzężeniami termomechanicznymi. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17301
