Wiatrak reklamowy obracany i podnoszony

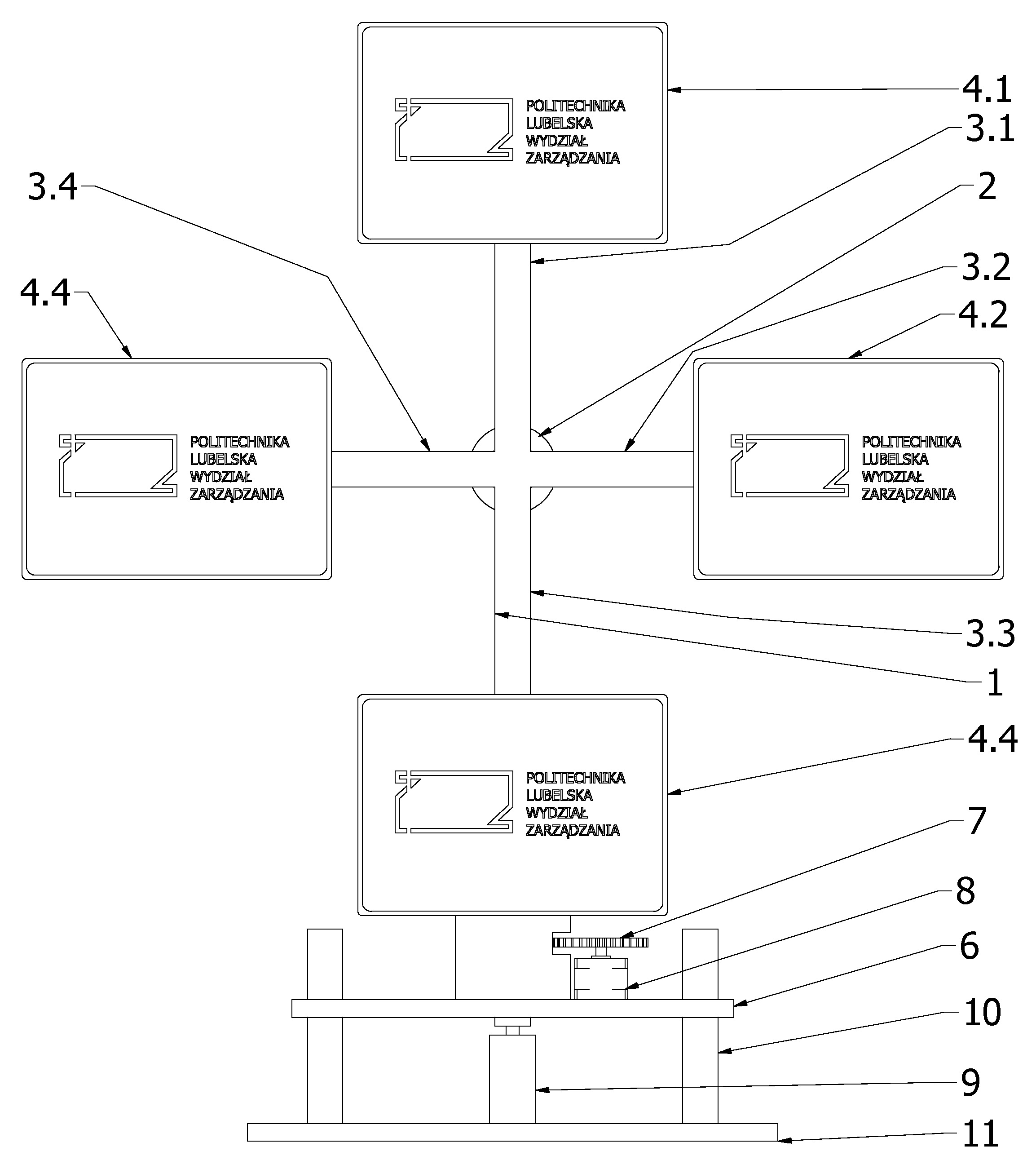

Przedmiotem zgłoszenia jest wiatrak reklamowy obracany i podnoszony, zamocowany na słupie (1), do którego zamocowany jest pierwszy silnik elektryczny (2). Charakteryzuje się on tym, że na wale pierwszego silnika elektrycznego (2), o osi ułożonej prostopadle do osi słupa (1) zamocowane są pierwszymi końcami ramiona (3.1, 3.2, 3.3, 3.4). Oś każdego z ramion (3.1, 3.2, 3.3, 3.4) ułożona jest prostopadle do osi silnika elektrycznego (2). W drugiej końcowej części każdego z ramion (3.1, 3.2, 3.3, 3.4) zamocowana jest obrotowo tablica reklamowa (4.1, 4.2, 4.4), o osi obrotu ułożonej równolegle do osi pierwszego silnika elektrycznego (2). W dolnej części każdej z tablic reklamowych (4.1, 4.2, 4.4) zamocowany jest obciążnik. Słup (1) zamocowany jest obrotowo w dolnej części w pierwszej podstawie (6) oraz słup (1) połączony jest za pomocą przekładni (7) z wałem drugiego silnika elektrycznego (8) zamocowanego do pierwszej podstawy (6). Pierwsza podstawa (6) zamocowana jest za pomocą siłownika (9) i słupy prowadzące (10) do drugiej podstawy (11).

Date of filing with the Polish Patent Office or with the competent office abroad

2023-10-27

Date of publication in ‘WUP’ or equivalent foreign bulletin

2024-12-16

Exclusive right number

Pat.246218

Statistics

3Views

Skowron, Ł., Gąsior, M., Laskowska, A., Kłosowski, G., Laskowski, J. F., Maciaszczyk, M., & Skowron, S. (2023). Wiatrak reklamowy obracany i podnoszony. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/18086
