Układ napowietrzania pionu instalacji kanalizacji sanitarnej

Abstract

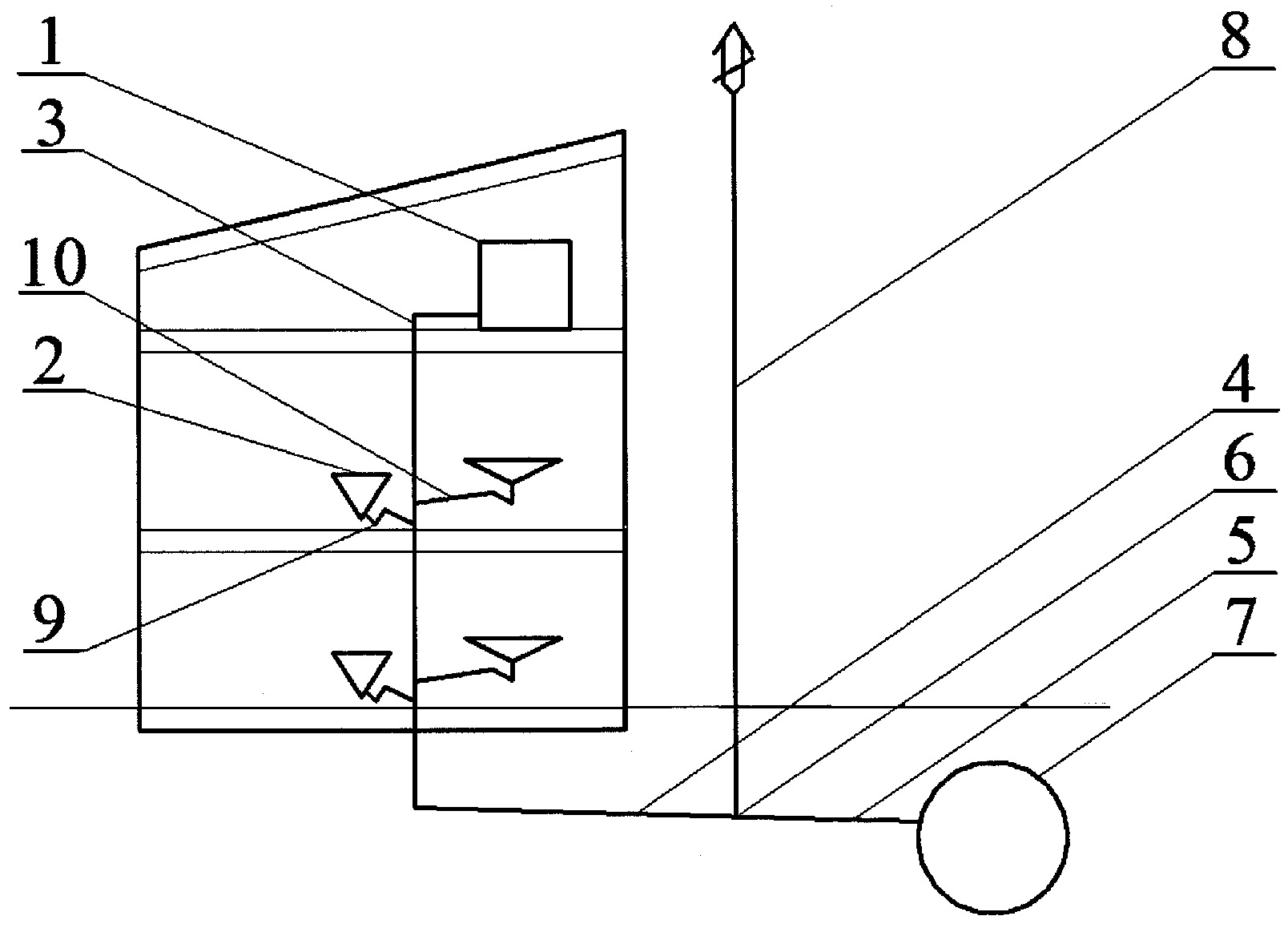

Układ napowietrzania pionów instalacji kanalizacji sanitarnej składa się ze zbiornika (1) hermetycznego, przyłączonego do pionu (3) kanalizacyjnego w jego najwyższym punkcie, zaś do pionu (3) kanalizacyjnego za pomocą podejść (10) kanalizacyjnych przyłączone są przybory (2) sanitarne, wyposażone w syfony (9) kanalizacyjne, przy czym pion (3) kanalizacyjny połączony jest w części dolnej z przewodem (4) odpływowym, na końcu którego znajduje się łącznik, do którego rozgałęzienia przymocowana jest rura (8) wywiewna wyprowadzona ponad połać dachu budynku, zaś do przelotu łącznika przymocowany jest przykanalik (5) przyłączony do punktu (7) odbioru.
