Młyn elektromagnetyczny z trójfazowym wzbudnikiem pola wirującego

Abstract

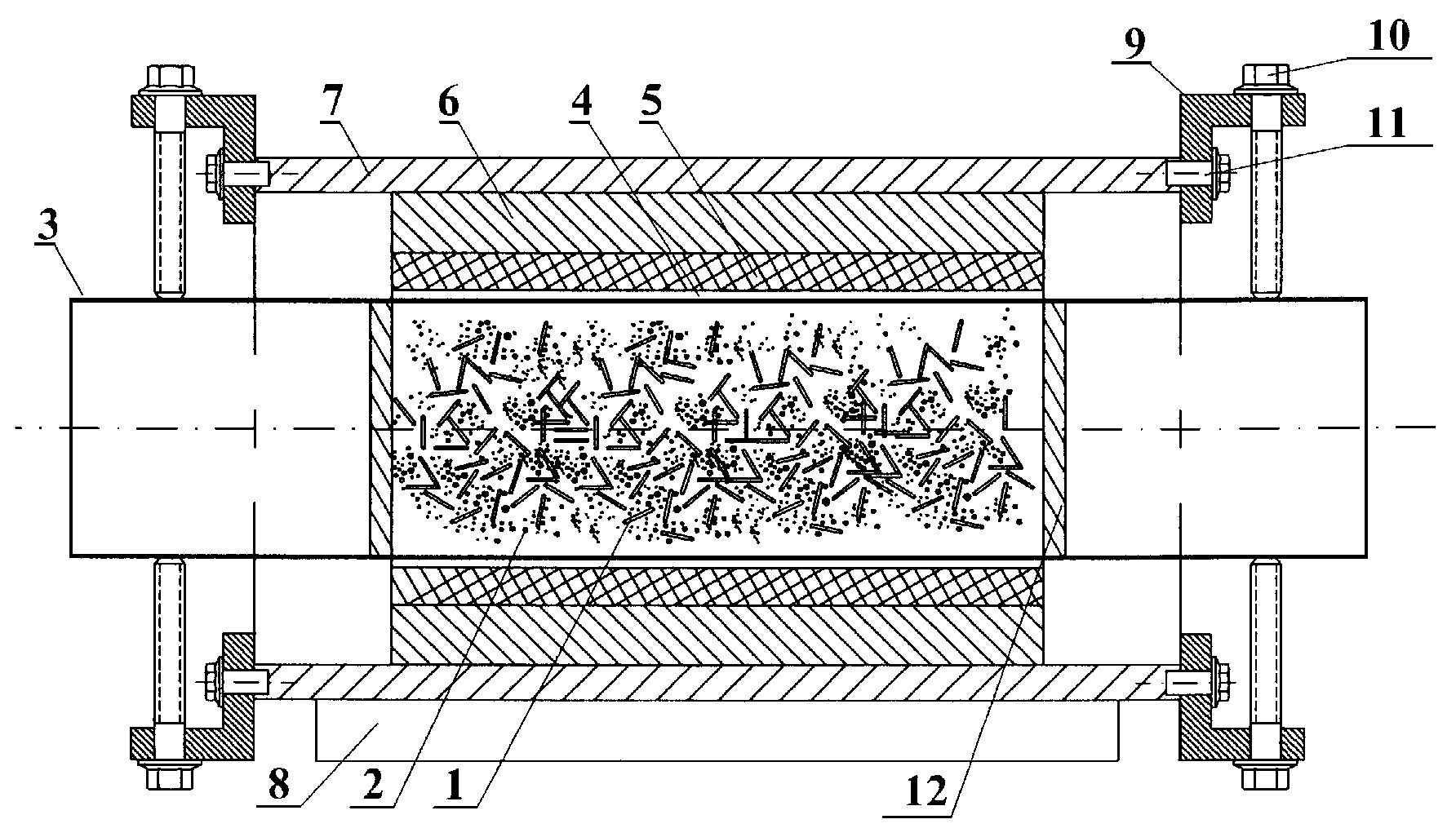

Młyn elektromagnetyczny z trójfazowym wzbudnikiem pola wirującego o biegunach utajonych posiadający komorę roboczą, w której umieszczone są elementy ferromagnetyczne mielące, charakteryzuje się tym, że składa się z korpusu (7) wzbudnika, w którym wewnątrz znajduje się rdzeń (6) magnetyczny występujący na całej długości wzbudnika, w którym znajdują się uzwojenia (5) w żłobkach, między uzwojeniami (5) w żłobkach, a komorą (3) roboczą znajduje się szczelina (4) powietrza, natomiast do korpusu (7) wzbudnika z jednej strony za pomocą trzech śrub (11) mocujących przymocowane są elementy (9) łączeniowe, zaś z drugiej strony umocowane są śruby (10) regulacyjne występujące po obu stronach korpusu (7) wzbudnika i przymocowane symetrycznie względem osi młyna, przy czym młyn wsparty jest na podstawie (8) młyna.
