Sposób walcowania poprzecznego dwoma walcami wyrobów typu kula metodą wgłębną

Abstract

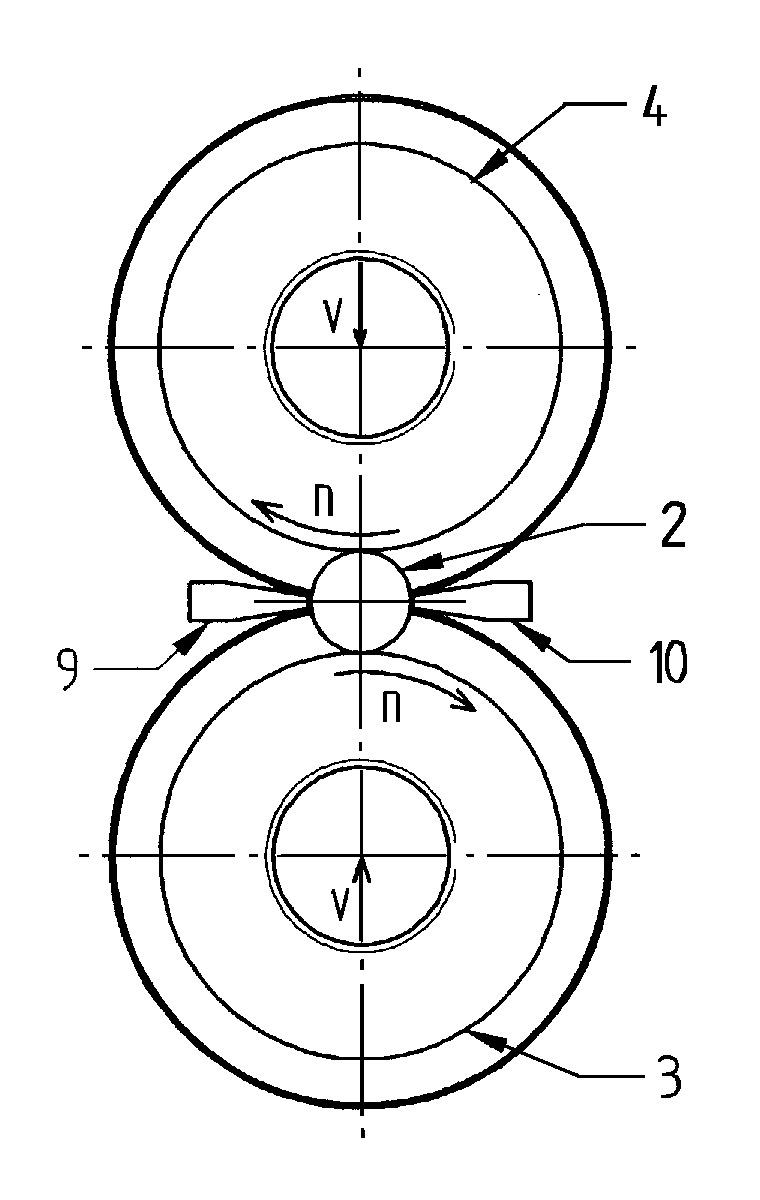

Sposób walcowania poprzecznego dwoma walcami wyrobów typu kula metodą wgłębną, charakteryzuje się tym, że półfabrykat w kształcie odcinka pręta o średnicy mniejszej od średnicy (D) kształtowanej kuli (2) umieszcza się między dwiema nieruchomymi prowadnicami (9) i (10) oraz dwoma walcami (3) i (4), o osiach równoległych do osi półfabrykatu, które na obwodzie posiadają bruzdy (5) i (6) pierścieniowe, rozmieszczone w odległości (L) większej od średnicy (D) kuli (2), następnie walce (3) i (4) wprawia się w ruch obrotowy w tym samym kierunku, z taką samą prędkością (n) i jednocześnie w przeciwbieżny ruch posuwisty w kierunku promieniowym z prędkością (v), przy czym w wyniku ruchu posuwistego oraz obrotu walców (3) i (4), które posiadają na obwodzie występy (7) i (8) rozdzielające bruzdy (5) i (6) pierścieniowe, wgłębia się walce (3) i (4) w półfabrykat, a następnie wprawia się półfabrykat w ruch obrotowy i redukuje jego średnicę oraz rozcina go na części o objętości równej objętości kuli (2), zaś w skutek oddziaływania wklęsłych powierzchni bocznych występów (7) i (8) spęcza się materiał, w wyniku czego otrzymuje się kule (2) o średnicy (D) większej od średnicy półfabrykatu. Sposób realizowany jest w układzie, w którym jeden walec (3) lub (4) wykonuje ruch obrotowy (n) i posuwisty z prędkością (v), zaś drugi walec (3) lub (4) wykonuje tylko ruch obrotowy z prędkością (n).
