Przenośne urządzenie do indywidualnego oczyszczania powietrza

Abstract

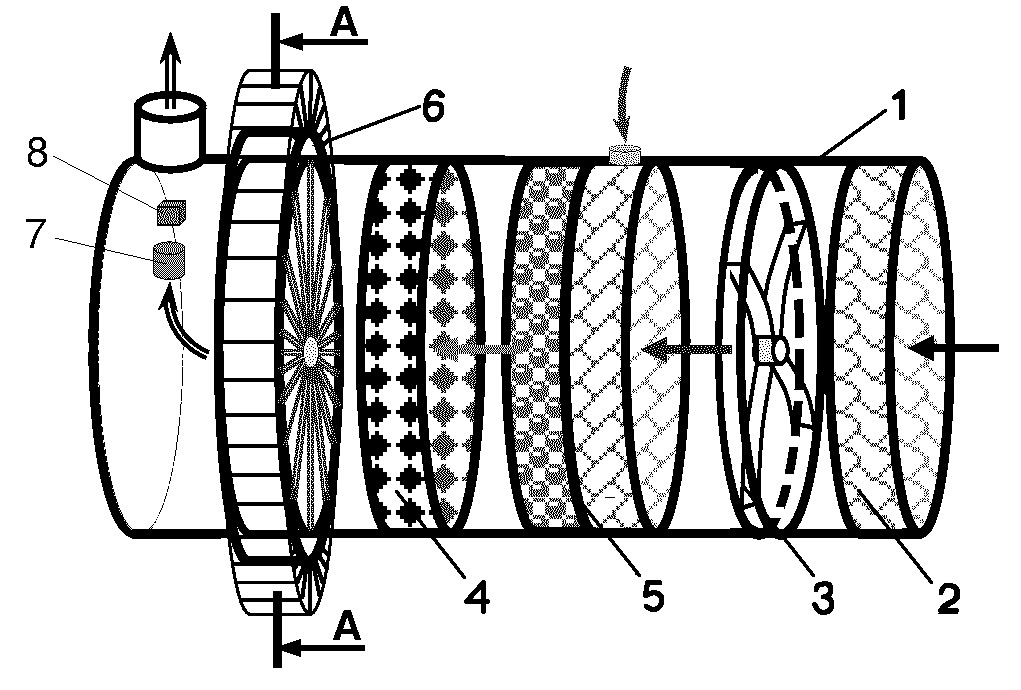

Przedmiotem zgłoszenia jest przenośne urządzenie do indywidualnego oczyszczania powietrza składające się z obudowy (1), w której umieszczone są filtr wstępnego oczyszczania powietrza (2), wentylator (3) i filtr powietrza z węglem aktywnym (4). Charakteryzuje się on tym, że na drodze przepływu powietrza za wentylatorem (3), którym jest wentylator (3) osiowy umieszczone są kolejno filtr wielowarstwowy HEPA (5), filtr powietrza z węglem aktywnym (4) i klimatyzator z ogniwami Peltiera (6), przy czym klimatyzator z ogniwami Peltiera (6) składa się z pierścienia klimatyzatora z rozmieszczonymi na jego obwodzie zwężającymi się przelotowymi otworami, w których znajdują się ogniwa Peltiera. Do powierzchni ogniw Peltiera znajdujących się na zewnętrznej stronie pierścienia klimatyzatora zamocowane są pierwsze radiatory, natomiast do powierzchni ogniw Peltiera znajdujących się na wewnętrznej stronie pierścienia klimatyzatora zamocowane są drugie radiatory skierowane w stronę osi pierścienia klimatyzatora.
