Narzędzie do walcowania śrubowych rowków wiórowych

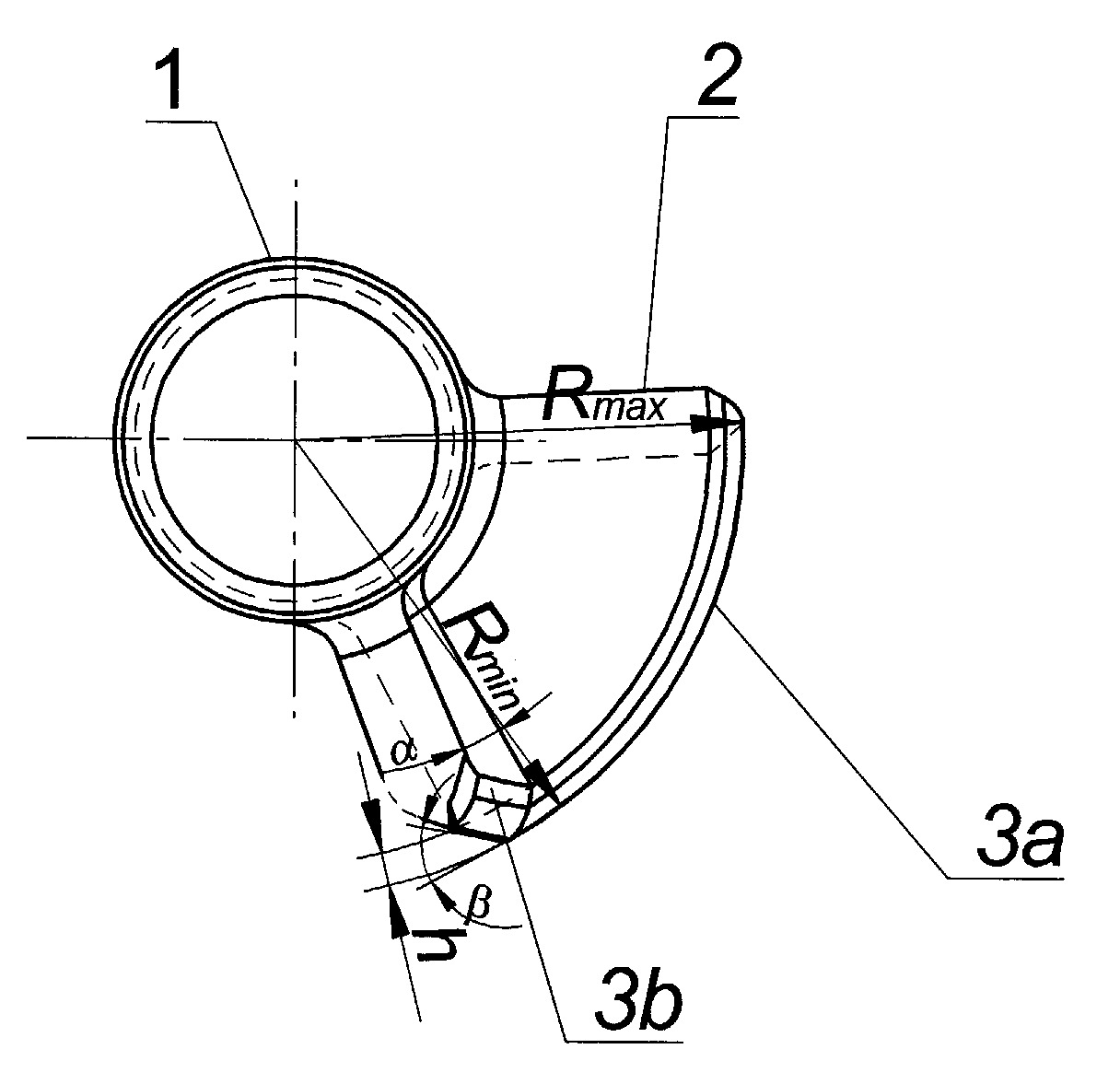

Narzędzie do walcowania śrubowych rowków wiórowych, zwłaszcza wierteł krętych, nawiertaków i rozwiertaków, charakteryzuje się tym, że składa się z wału (1) napędowego, na powierzchni którego znajduje się kołnierz (2) spiralny, przy czym kołnierz (2) spiralny umieszczony jest na powierzchni wału (1) napędowego wzdłuż linii śrubowej. Kołnierz (2) spiralny składa się z profilu (3a) roboczego, który znajduje się w strefie roboczej oraz profilu (3b) wejściowego, który znajduje się w strefie wejściowej, przy czym profil (3b) wejściowy na długości kąta (α) nachylony jest do stycznego profilu (3a) roboczego pod kątem (β), którego wysokość (h) obniżenia profilu (3b) wejściowego jest większa od głębokości na jaką zagłębia się profil (3a) roboczy w kształtowany pręt, następnie kołnierz (2) spiralny na długości profilu (3a) roboczego zwiększa swoją wysokość od (Rmin) do (Rmax), przy czym profil (3a) roboczy i profil (3b) wejściowy na obwodzie posiadają stożkowe zakończenie o boku do kształtowania czynnej powierzchni rowka wiórowego oraz boku do kształtowania biernej powierzchni rowka wiórowego.
