Przyrząd do nagniatania wielu wgłębień na krawędziach bocznych profili o przekroju prostokątnym

Abstract

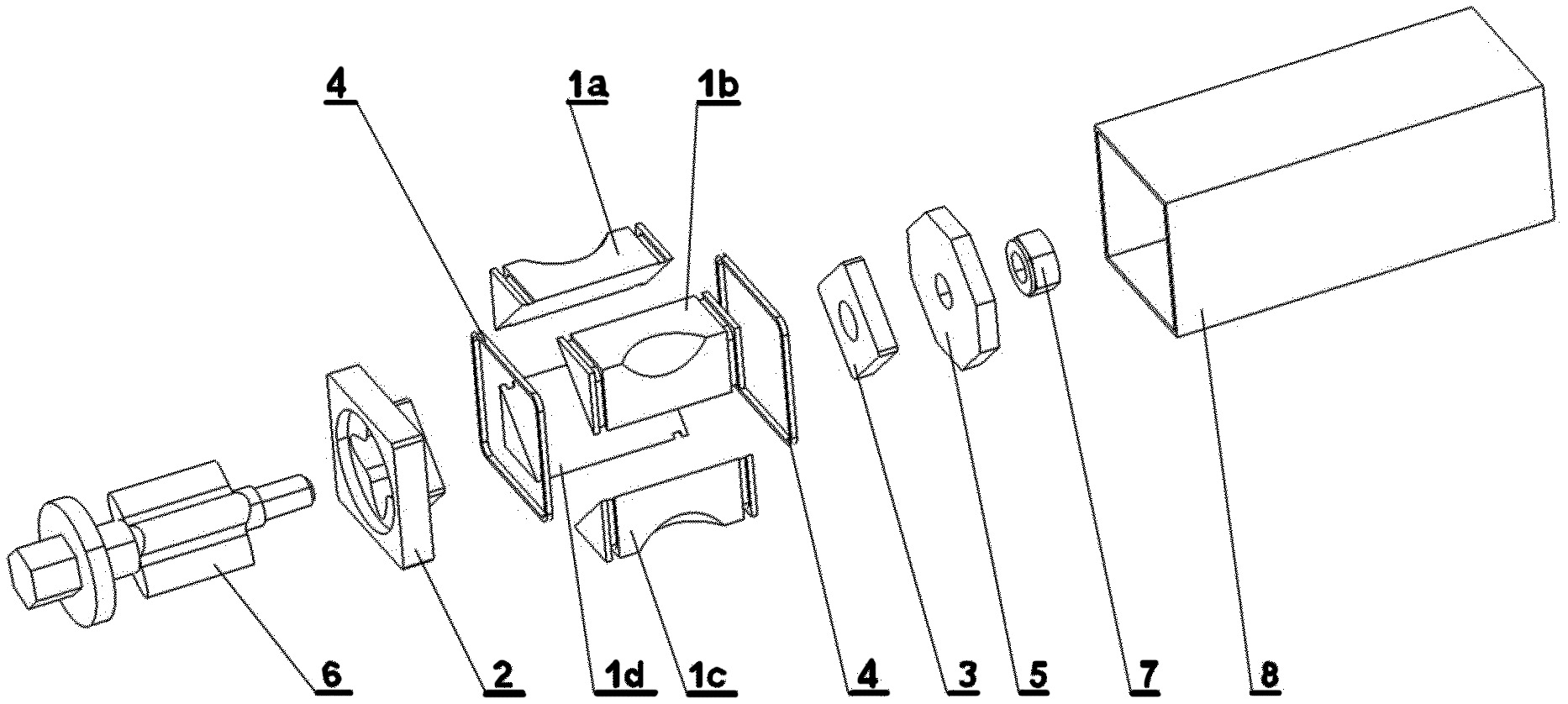

Przedmiotem wynalazku jest przyrząd do nagniatania wielu wgłębień na krawędziach bocznych profili o przekroju prostokątnym. Składa się z czterech wkładek narożnych (1a, 1b, 1c, 1d) w postaci prostopadłościanów o podstawie równoramiennego trójkąta prostokątnego z wybraniem na krawędzi przyprostokątnej, które to wkładki narożne (1a, 1b, 1c, 1d) zwrócone są do siebie ściankami znajdującymi się na przeciwprostokątnych podstawy tworząc pomiędzy sobą otwartą przestrzeń o zarysie prostokąta. Pomiędzy wkładkami narożnymi (1a, 1b, 1c, 1d) znajduje się wał (6) z częścią krzywkową oddziałującą na ścianki znajdujące się na przeciwprostokątnych podstawy wkładek narożnych (1a, 1b, 1c, 1d). Od strony pierwszej podstawy wkładek narożnych (1a, 1b, 1c, 1d) na wale (6) znajduje się stopniowana tarcza (2) z przelotowym otworem w części centralnej, której stopień o przekroju poprzecznym w kształcie prostokąta znajduje się pomiędzy wkładkami narożnymi (1a, 1b, 1c, 1d). Od strony drugiej podstawy wkładek narożnych (1a, 1b, 1c, 1d), pomiędzy nimi znajduje się płyta osadcza (3) o zarysie prostokąta z otworem przelotowym w jej centralnej części osadzona na wale (6). Za płytą osadczą (3) na wale (6) osadzona jest płyta oporowa (5) oraz nakręcona jest na wał (6) nakrętka (7). Opcjonalnie wkładki narożne (1a, 1b, 1c, 1d) połączone są ze sobą za pomocą sprężystej obręczy, korzystnie w postaci gumy bez końca (8).
