Układ do pomiaru wilgotności względnej powietrza czujnikiem pojemnościowym

Abstract

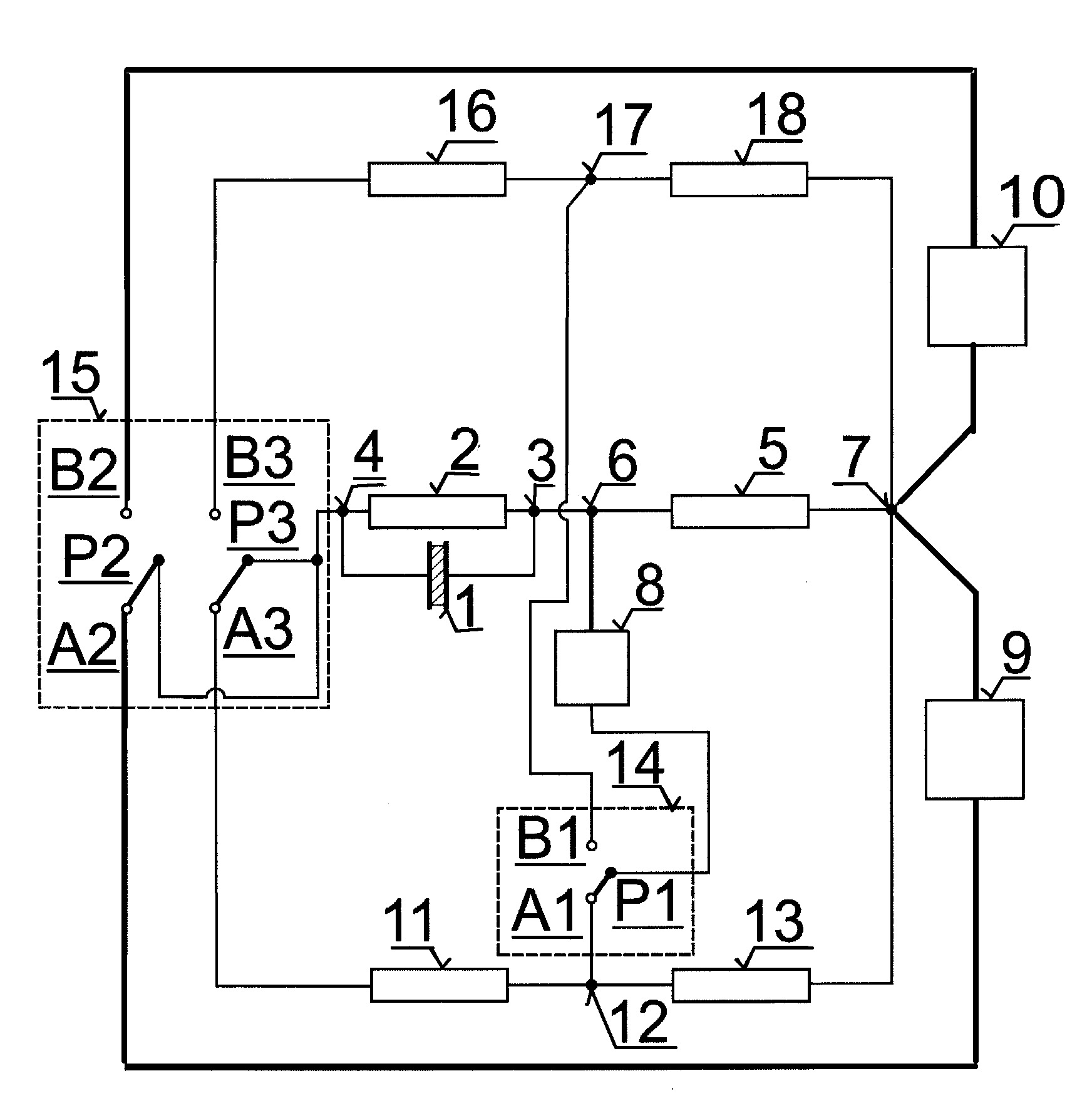

Układ do pomiaru wilgotności względnej powietrza czujnikiem pojemnościowym, składający się z rezystorów, termorezystora i kondensatora z warstwą higroskopijną oraz woltomierza o wysokiej impedancji wejściowej i o przełączalnej funkcji pomiaru napięcia stałego i napięcia przemiennego w szerokim paśmie częstotliwości oraz źródła napięcia przemiennego o częstotliwości akustycznej lub wyższej i źródła napięcia stałego oraz przełącznika jednobiegunowego i przełącznika dwubiegunowego, charakteryzuje się tym, że rezystancyjny dzielnik napięcia jest utworzony przez rezystor (13) połączony w punkcie (12) z rezystorem (11), przy czym drugi zacisk rezystora (11) jest przyłączony do bocznego zacisku (A3) jednego z biegunów przełącznika (15) dwubiegunowego, natomiast odpowiadający zaciskowi (A3) drugi boczny zacisk (B3) tego samego bieguna przełącznika (15) dwubiegunowego jest połączony z rezystorem (16), który z kolei jest połączony w punkcie (17) z rezystorem (18) tworząc wraz z nim rezystancyjny dzielnik napięcia, przy czym drugi zacisk rezystora (18) jest połączony w punkcie (7) z rezystorem (13), oraz z rezystancyjno-pojemnościowym dzielnikiem napięcia, utworzonym przez połączenie równoległe kondensatora (1) zawierającego warstwę higroskopijną z termorezystorem (2) powstałe poprzez połączenie jednego zacisku kondensatora (1) zawierającego warstwę higroskopijną i jednego zacisku termorezystora (2) w punkcie (4) oraz drugiego zacisku kondensatora (1) zawierającego warstwę higroskopijną i drugiego zacisku termorezystora (2) w punkcie (3), oraz przez rezystor (5).
