Sposób pomiaru energii łuku elektrycznego prądu przemiennego na zestyku łącznika

Abstract

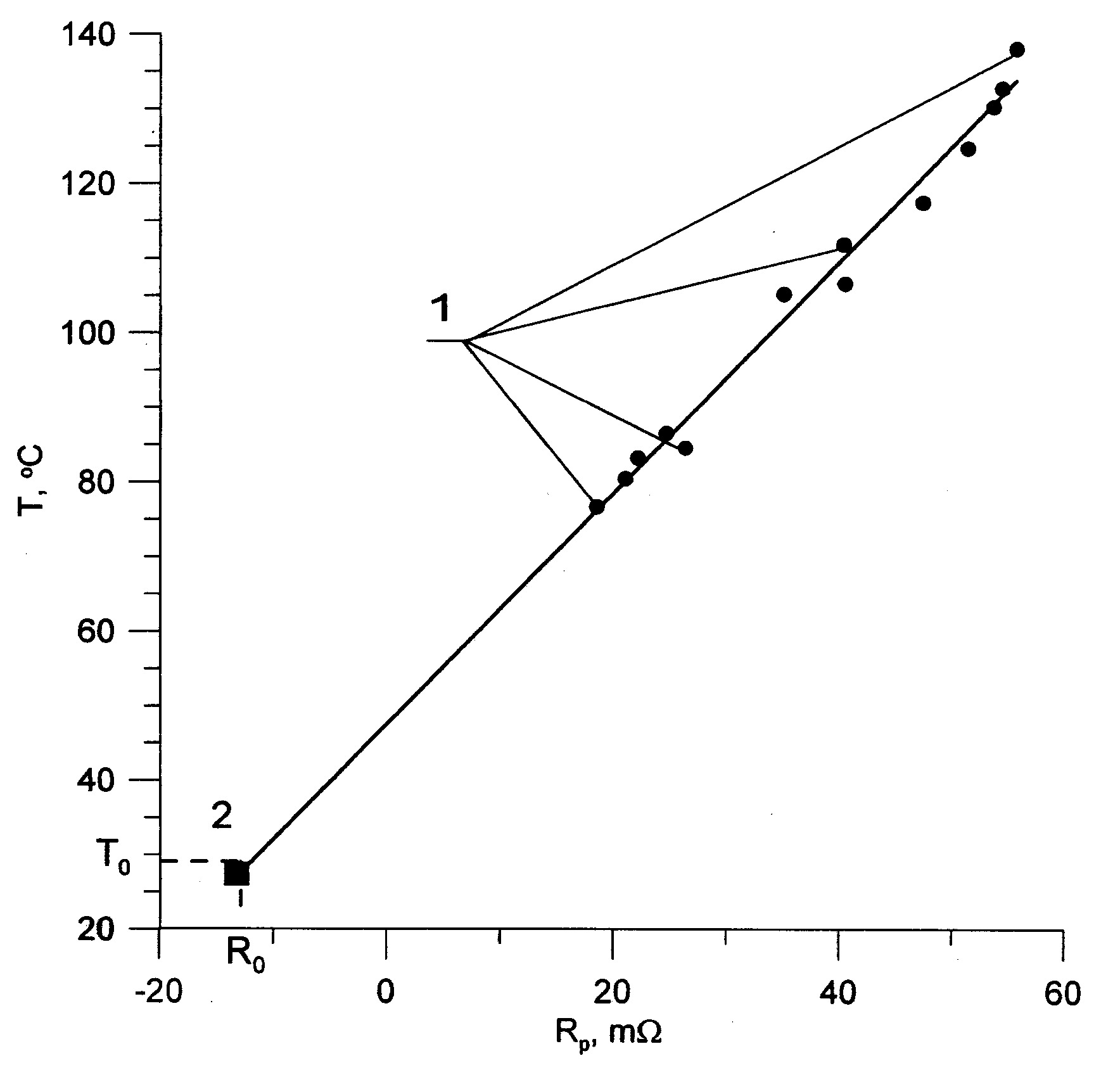

Sposób pomiaru energii łuku elektrycznego prądu przemiennego na zestyku łącznika umieszczonego w obwodzie z zadaną wartością natężenia prądu polega na tym, że badany łącznik poddaje się wielokrotnemu załączaniu i wyłączaniu w określonych czasach trwania w stanie; załączenia i wyłączania, mierzy się rezystancję zestyku (Rp) w stanie załączenia, temperaturę styku (T) podczas kolejnych cykli łączeniowych i temperaturę otoczenia (T0), następnie określa się zależność temperatury od rezystancji T = f(Rp), (1) przedłuża się ją do wartości temperatury otoczenia (T0) i określa się odpowiadającą tej temperaturze rezystancję zestyku (R0), (2) a energia łuku elektrycznego prądu przemiennego na zestyku łącznika jest równa energii wydzielonej na tej rezystancji zestyku (R0) wywołanej przepływem przez tę rezystancję prądu przy zadanej wartości natężenia prądu w czasie stanu załączenia.
