Interaktywny model 3D katedry

Abstract

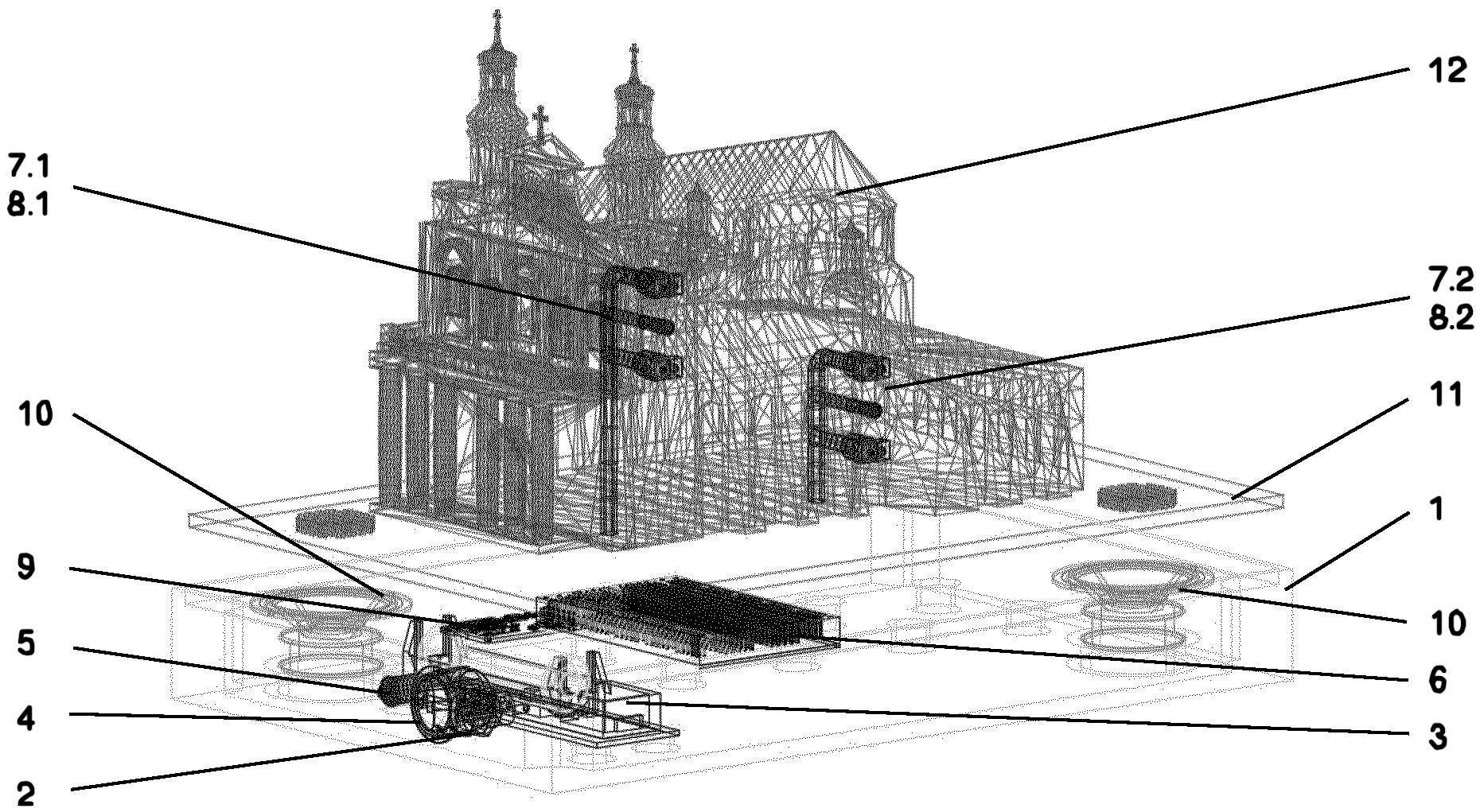

Przedmiotem zgłoszenia jest interaktywny model 3D budynku katedry posiadający bryłę budynku, składa się z kasety (1) otwartej od góry, na ściance której znajduje się wejście zasilające (2), podłączone do modułu zasilania akumulatorowego (3), który podłączony jest poprzez włącznik (4) z diodą (5) do mikrokontrolera (6) połączonego z wejściami modułów zbliżeniowych (7.1, 7.2) oraz wyjściami z diodami sygnalizacyjnymi (8.1, 8.2). Mikrokontroler (6) podłączony jest wyjściem do modułu odtwarzania próbek audio (9), który podłączony jest do modułu głośnika (10). Na kasecie znajduje się podstawa (11) z modelem 3D budynku katedry (12). Każdy z modułów zbliżeniowych (7.1, 7.2) w orientacji pionowej składa się z dwóch czujników zbliżeniowych ułożonych w orientacji poziomej i znajdującej się pomiędzy nimi diody sygnalizacyjnej (8.1, 8.2). Każdy czujnik zbliżeniowy składa się z nadajnika czujnika i odbiornika czujnika połączonych z komparatorem napięcia. Nadajnik pierwszego czujnika znajduje się po prawej stronie czujnika podczas gdy nadajnik drugiego czujnika znajduje się po lewej stronie czujnika, a pomiędzy nimi znajduje się dioda sygnalizacyjna (8.1). Na prawej ścianie katedry na wysokości okien powyżej balkonu od strony frontowej znajduje się pierwszy moduł zbliżeniowy (7.1), na prawej ścianie katedry w połowie długości budynku znajduje się drugi moduł zbliżeniowy (7.2), na prawej ścianie katedry w górnej części ściany patrząc od strony tylnej znajduje się trzeci moduł zbliżeniowy. Na prawej ścianie katedry w dolnej części ściany patrząc od strony tylnej znajduje się czwarty moduł zbliżeniowy, na prawej ścianie sali akustycznej od strony tylnej znajduje się piąty moduł zbliżeniowy.
