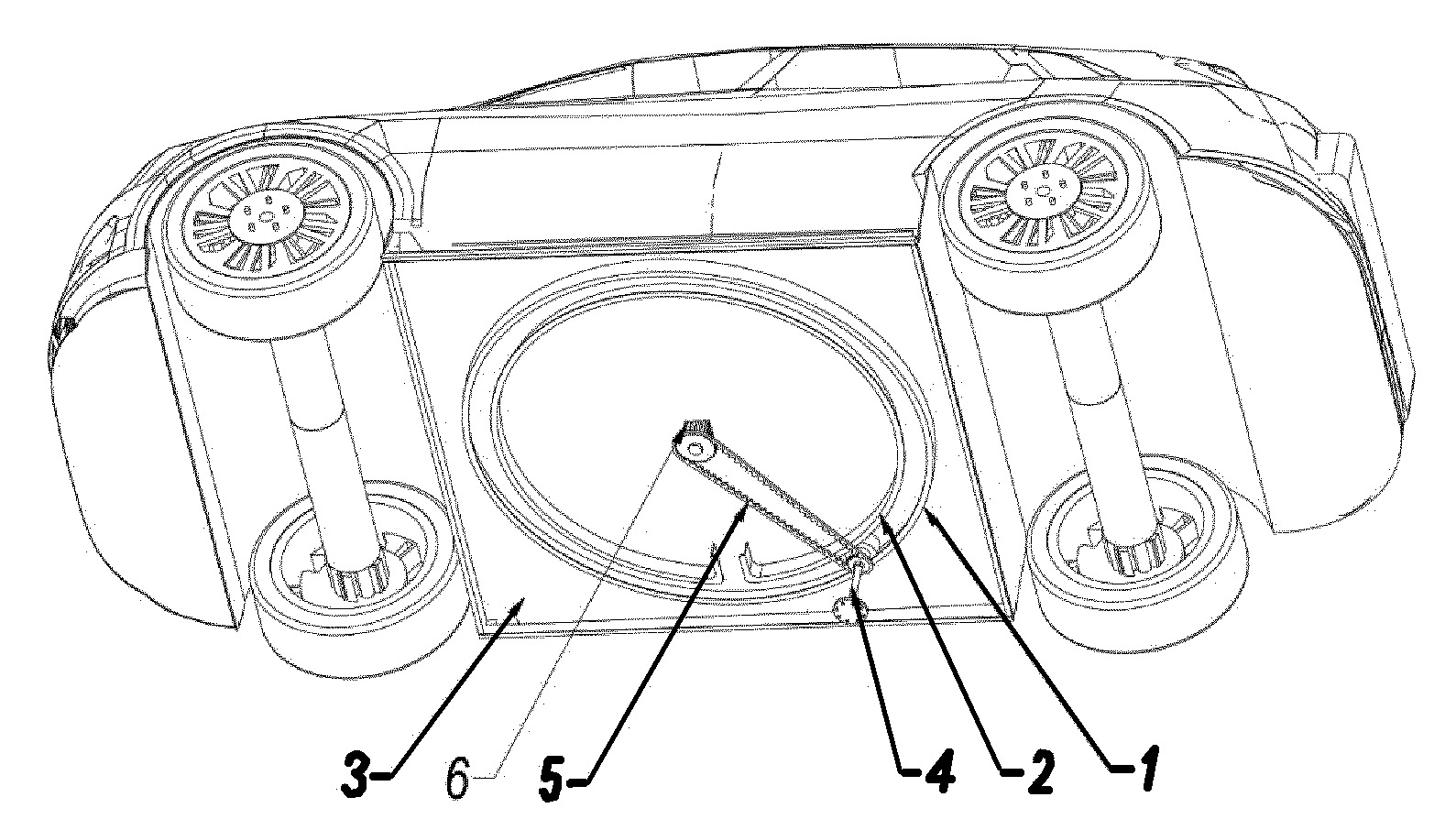

Przedmiotem wynalazku jest urządzenie do podnoszenia pojazdu, posiadające podnośnik śrubowy. Charakteryzuje się ono tym, że składa się z prowadnic (1, 2) zamocowanych do podwozia (3) pojazdu, przy czym prowadnica zewnętrzna (1) posiada zarys okręgu zaś wewnętrzna prowadnica (2) posiada zarys okręgu z przerwą do wprowadzenia podnośnika (4) usytuowanego pomiędzy prowadnicami (1, 2). Podnośnik (4) jest podnośnikiem śrubowym składającym się z korpusu umieszczonego między prowadnicami (1, 2), w który wkręcona jest śruba, a na śrubie osadzone jest koło, korzystnie pasowe, sprzęgnięte z cięgłem (5), korzystnie w postaci pasa zębatego, tudzież cięgło (5) sprzęgnięte jest również z kołem, zamocowanym na wale silnika elektrycznego (6) zamocowanego w osi okręgów prowadnic (1, 2) do podwozia (3).
Additional information
Application date
2022-05-27
WUP publication date
2025-02-17
Exclusive right number
Pat.246604
Ciecieląg, K. (2022). Urządzenie do podnoszenia pojazdu. https://hdl.handle.net/20.500.14629/18447
