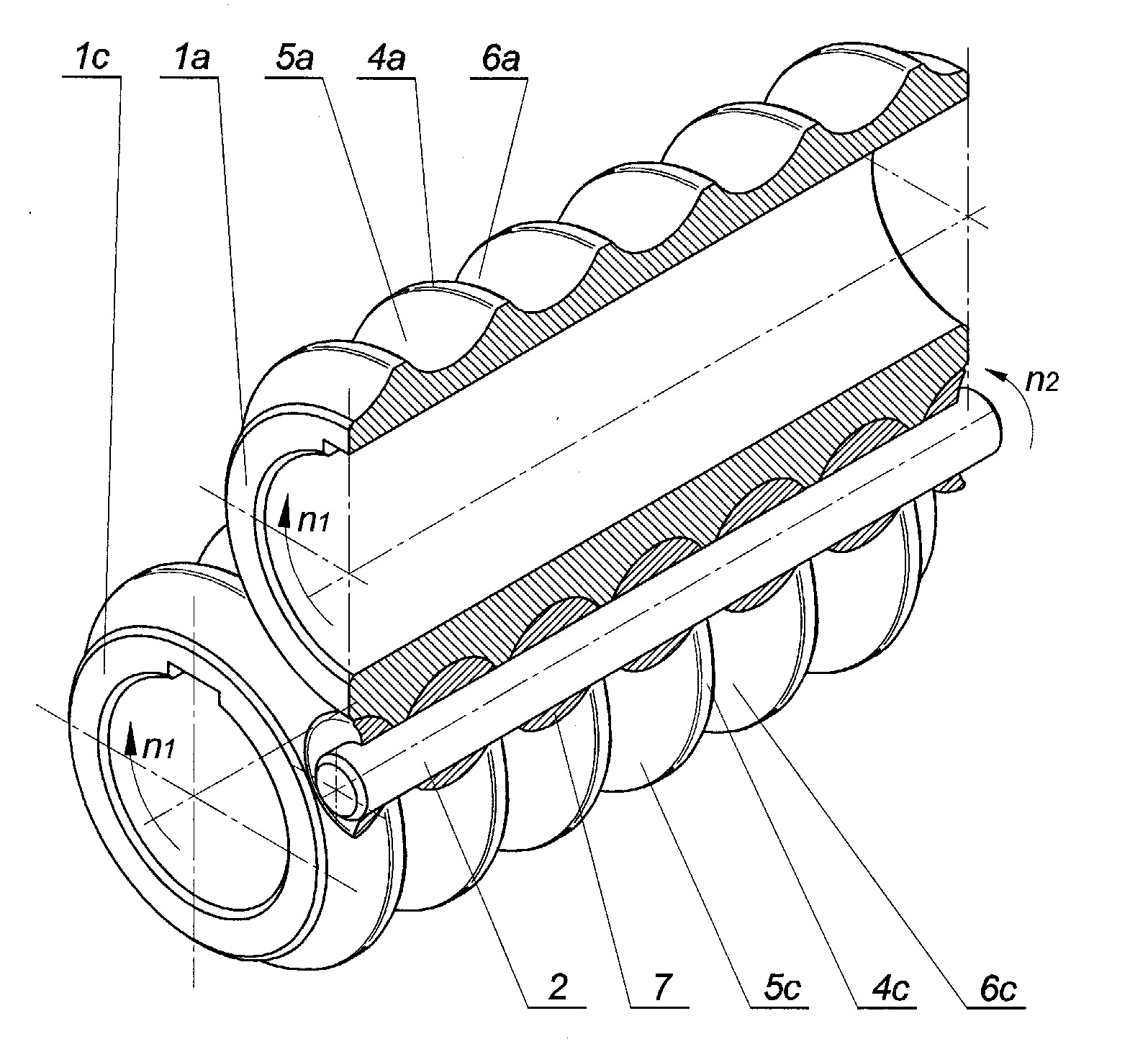

Sposób kształtowania odkuwek kul drążonych, zwłaszcza metodą obciskania obrotowego trzema narzędziami walcowymi, charakteryzuje się tym, że półfabrykat w kształcie odcinka rury o średnicy zewnętrznej mniejszej od średnicy kształtowanej kuli (7) oraz o średnicy wewnętrznej większej od średnicy trzpienia (2), umieszcza się na trzpieniu (2) między trzema jednakowymi walcami (1a), (1c) roboczymi, następnie wprawia się w ruch obrotowy walce (1a), (1c) robocze w tym samym kierunku i ze stałą prędkością (n1) i jednocześnie przemieszcza się walce (1a), (1c) robocze ze stałą prędkością w kierunku osi trzpienia (2), po czym wprawia się półfabrykat w ruch obrotowy ze stałą prędkością (n2) w kierunku przeciwnym do kierunku obrotów walców (1a), (1c) roboczych, a następnie zagłębia się pierścieniowe występy (4a), (4c) o wklęsłych powierzchniach (5a), (6a), (5c) i (6c) bocznych w półfabrykat i kształtuje się na powierzchni półfabrykatu przewężenia oraz oddziela się półfabrykat na stałe objętości materiału równe objętości kształtowanych kul (7), następnie zgniata się półfabrykat pierścieniowymi występami (4a) i (4c) o wklęsłych powierzchniach (5a), (6a), (5c) i (6c) bocznych i stopniowo redukuje się średnicę przewężeń oraz kształtuje się na trzpieniu (2) kule (7).
Additional information
Application date
2013-03-08
WUP publication date
2016-10-31
Exclusive right number
Pat.223615
Pater, Z., & Tomczak, J. (2013). Sposób i urządzenie do kształtowania odkuwek kul drążonych. https://hdl.handle.net/20.500.14629/17309
