Ramka do mocowania próbek-kształtowa

Abstract

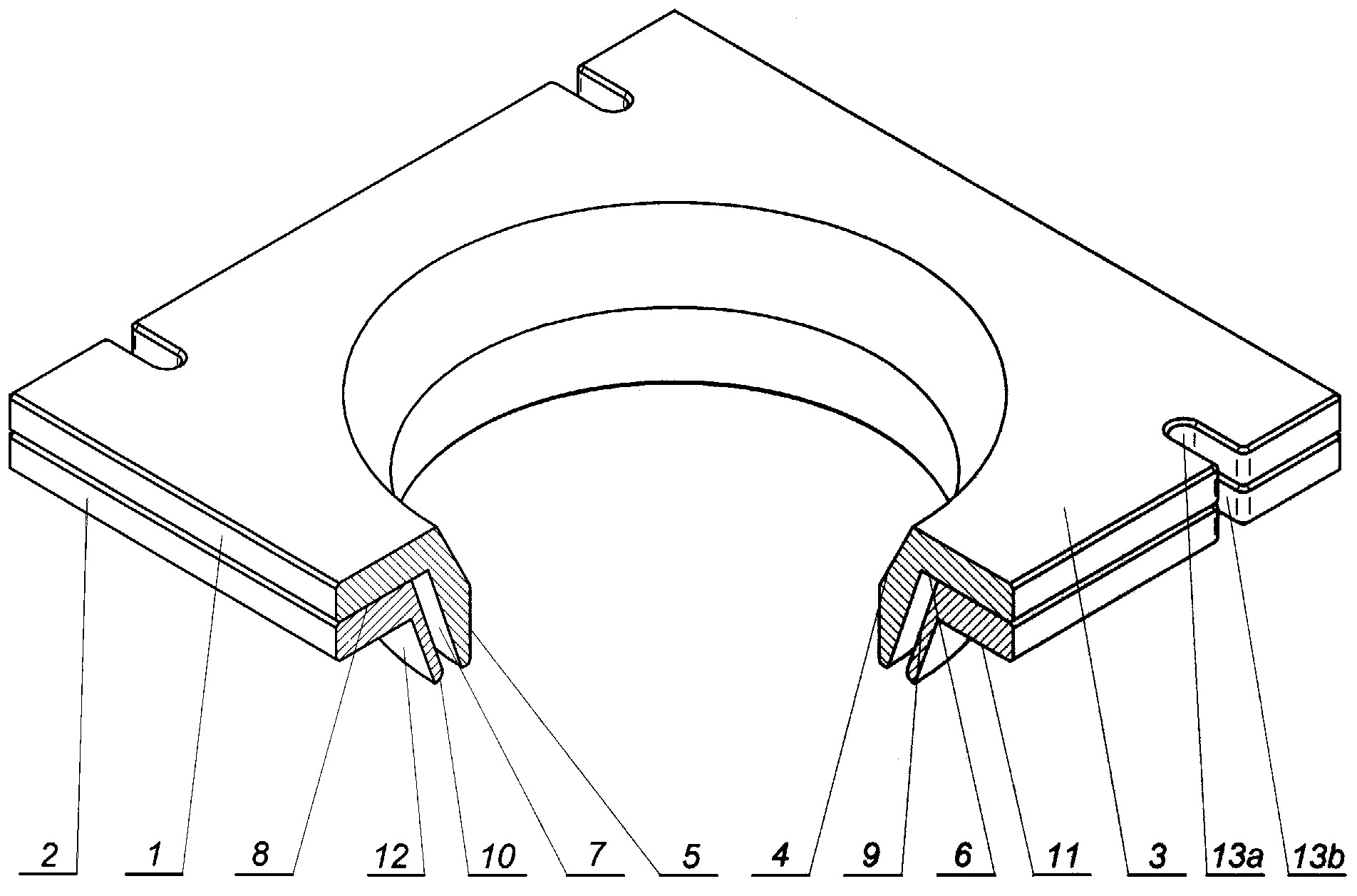

Ramka do mocowania próbek - kształtowa, zwłaszcza powłok podatnych charakteryzuje się tym, że składa się z płyty (1) górnej oraz płyty (2) dolnej, przy czym na powierzchni (3) płaskiej płyty (1) górnej znajduje się otwór (4) stożkowy, zaś za otworem (4) stożkowym znajduje się otwór (5) walcowy, natomiast z drugiej strony płyty (1) górnej, na płaskiej powierzchni (6) znajduje się występ (7) stożkowy, zaś na powierzchni (8) płaskiej płyty (2) dolnej znajduje się otwór (9) stożkowy, na którego powierzchni czołowej znajduje się promień (10) przejściowy, natomiast na drugiej powierzchni (11) płaskiej płyty (2) dolnej znajduje się występ (12) stożkowy, przy czym średnica otworu (9) stożkowego, znajdującego się na płycie (2) dolnej jest większa od średnicy występu (7) stożkowego, znajdującego się na płycie (1) górnej, natomiast kąt rozwarcia otworu (9) stożkowego, znajdującego się na płycie (2) dolnej jest równy kątowi rozwarcia występu (7) stożkowego, znajdującego się na płycie (1) górnej, zaś na dwóch przeciwległych ściankach płyty (1) górnej oraz płyty (2) dolnej znajdują się wycięcia (13a) i (13b) mocujące, które rozmieszczone są symetrycznie względem osi otworów (4) i (9) stożkowych.
