Narzędzie do kształtowania plastycznego wyrobów ze zgrubieniami skrajnymi metodą walcowania klinami płaskimi

Abstract

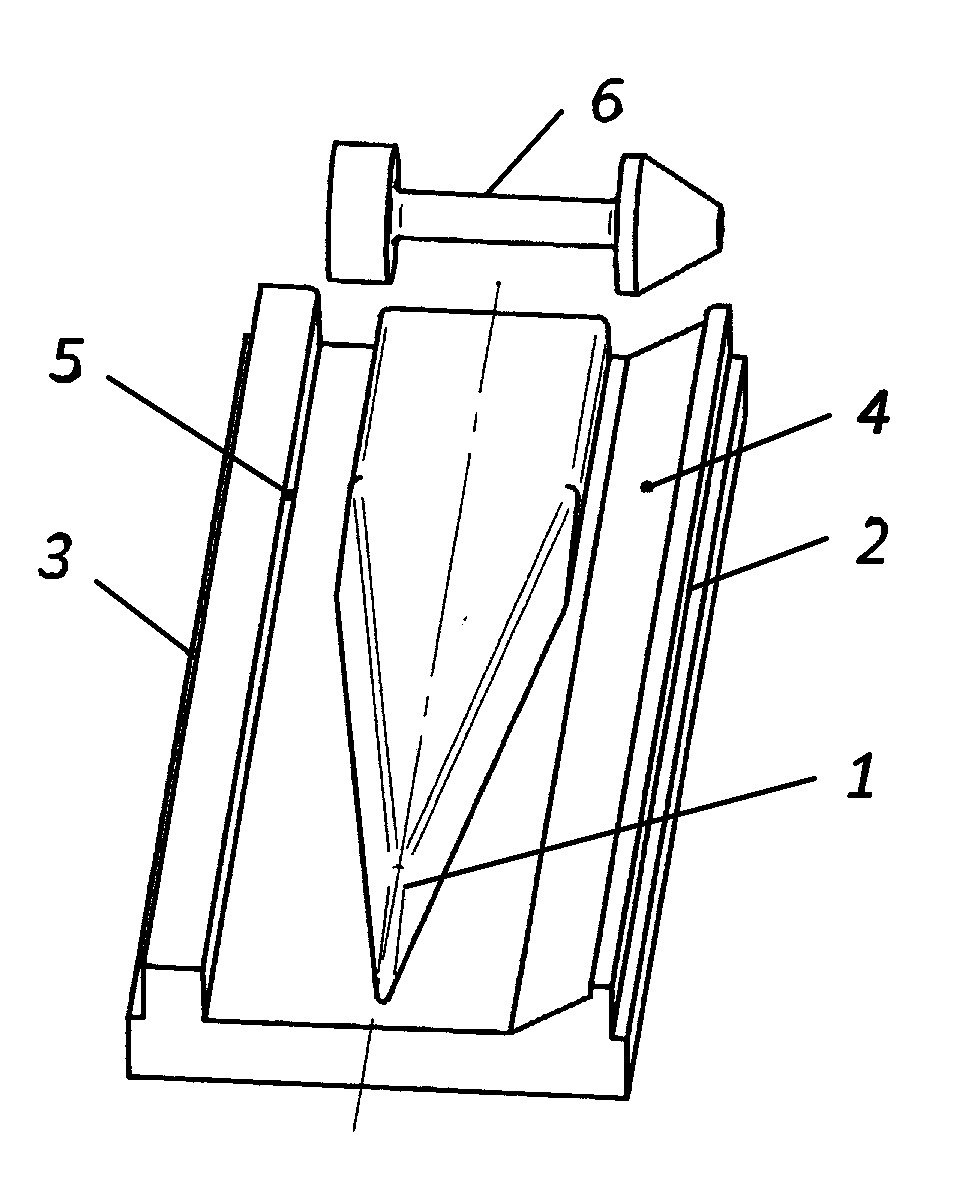

Narzędzie do kształtowania plastycznego wyrobów ze zgrubieniami skrajnymi metodą walcowania klinami płaskimi, zwłaszcza typu stopniowanych osi i wałków, które składa się z klina (1) płaskiego umieszczonego centralnie oraz listew (2) i (3) oporowych, umieszczonych po obu stronach klina (1) - równolegle do jego osi będącej równocześnie kierunkiem przemieszczania się narzędzia, które mają powierzchnie (4) i (5) robocze o zarysie prostym, wklęsłym lub wypukłym, umożliwiającym kształtowanie skrajnych części wyrobu (6) w kształcie walców, stożków i sfer z półfabrykatu o średnicy mniejszej od średnicy zgrubień. Narzędzie charakteryzuje się tym, że listwa (2) oporowa umieszczona jest tylko z jednej strony klina (1). Narzędzie ma listwy (2) i (3) oporowe umieszczone po obu stronach lub jednej stronie klina (1), które nachylone są pod kątem ostrym do osi klina (1), będącej równocześnie kierunkiem jego przemieszczania.
