Sposób i urządzenie do kalibrowania kul trzema jednakowymi walcami śrubowymi w układzie pionowym

Abstract

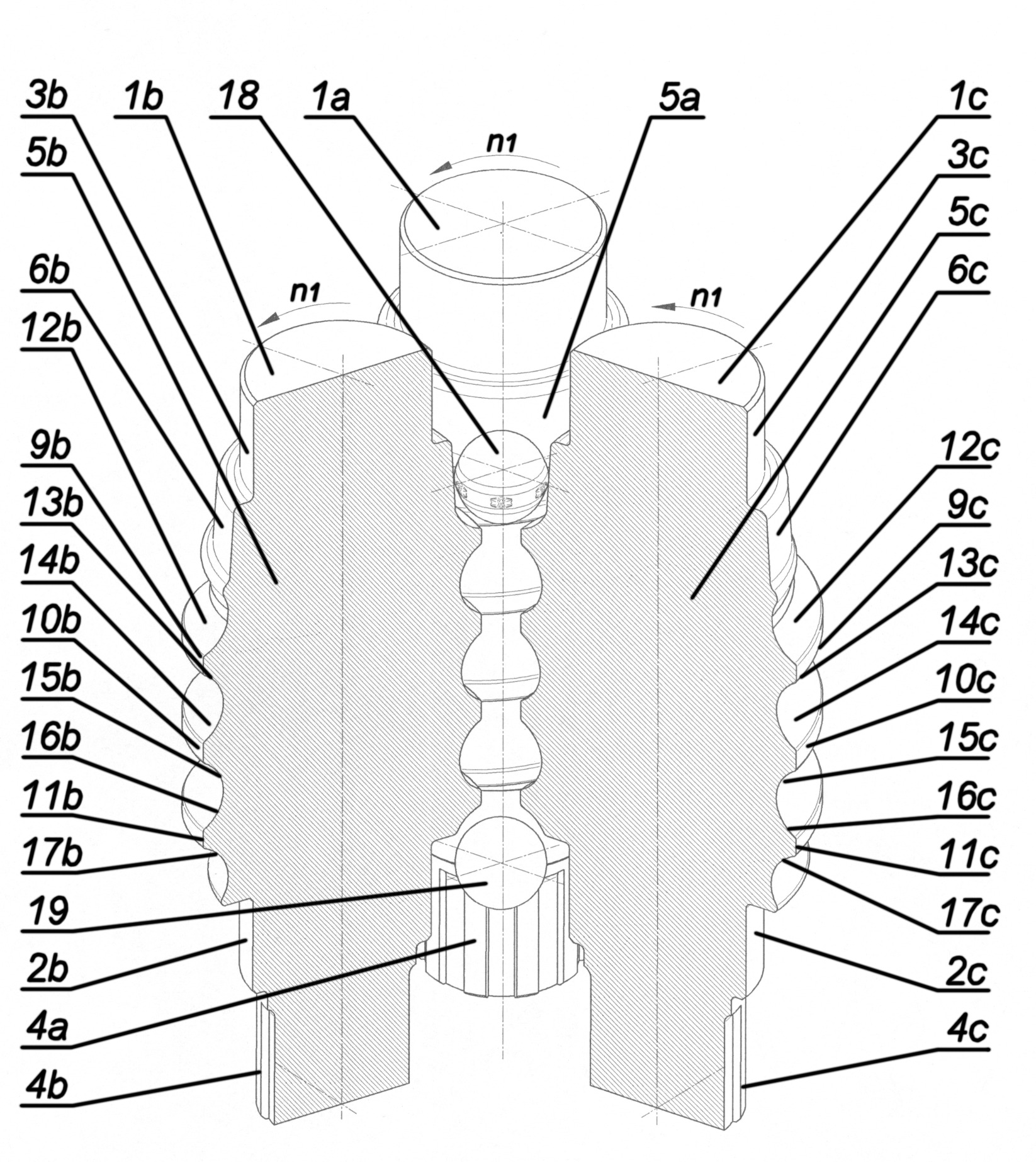

Sposób kalibrowania kul trzema jednakowymi walcami śrubowymi w układzie pionowym, zwłaszcza kul kutych z główek złomowanych szyn, charakteryzuje się tym, że półfabrykat (18) kuli umieszcza się w przestrzeni roboczej urządzenia, utworzonej przez trzy jednakowe walce (1a), (1b) i (1c) robocze, następnie wprowadza się walce (la), (1b) i (1c) robocze w ruch obrotowy w tym samym kierunku oraz taką sama prędkością n1 i zgniata się na półfabrykat (18) kuli wklęsłymi powierzchniami (12b), (12c), (13b) i (13c) bocznymi śrubowych występów (9b) i (9c) w wyniku czego wprawia się półfabrykat (18) kuli w ruch obrotowy ze stałą prędkością n2 w kierunku przeciwnym do kierunku obrotów walców (1a), (1b) i (1c) roboczych, następnie przemieszcza się półfabrykat (18) kuli między śrubowymi występami (9b), (9c), (10b), (10c), (11b) i (11c) o wklęsłych powierzchniach (12b), (12c), (13b), (13c), (14b), (14c), (15b), (15c), (16b), (16c), (17b) i (17c) bocznych i kalibruje się kształt półfabrykatu (18) kuli i uzyskuje się kulę (19). Urządzenie do kalibrowania kul trzema jednakowymi walcami śrubowymi w układzie pionowym, zwłaszcza kul kutych z główek złomowanych szyn posiada trzy walce (1a), (1b) i (1c) robocze. Przedmiotem zgłoszenia jest również urządzenie do kalibrowania kul trzema jednakowymi walcami śrubowymi w układzie pionowym.
