Urządzenie do walcowania uzębień kół stożkowych

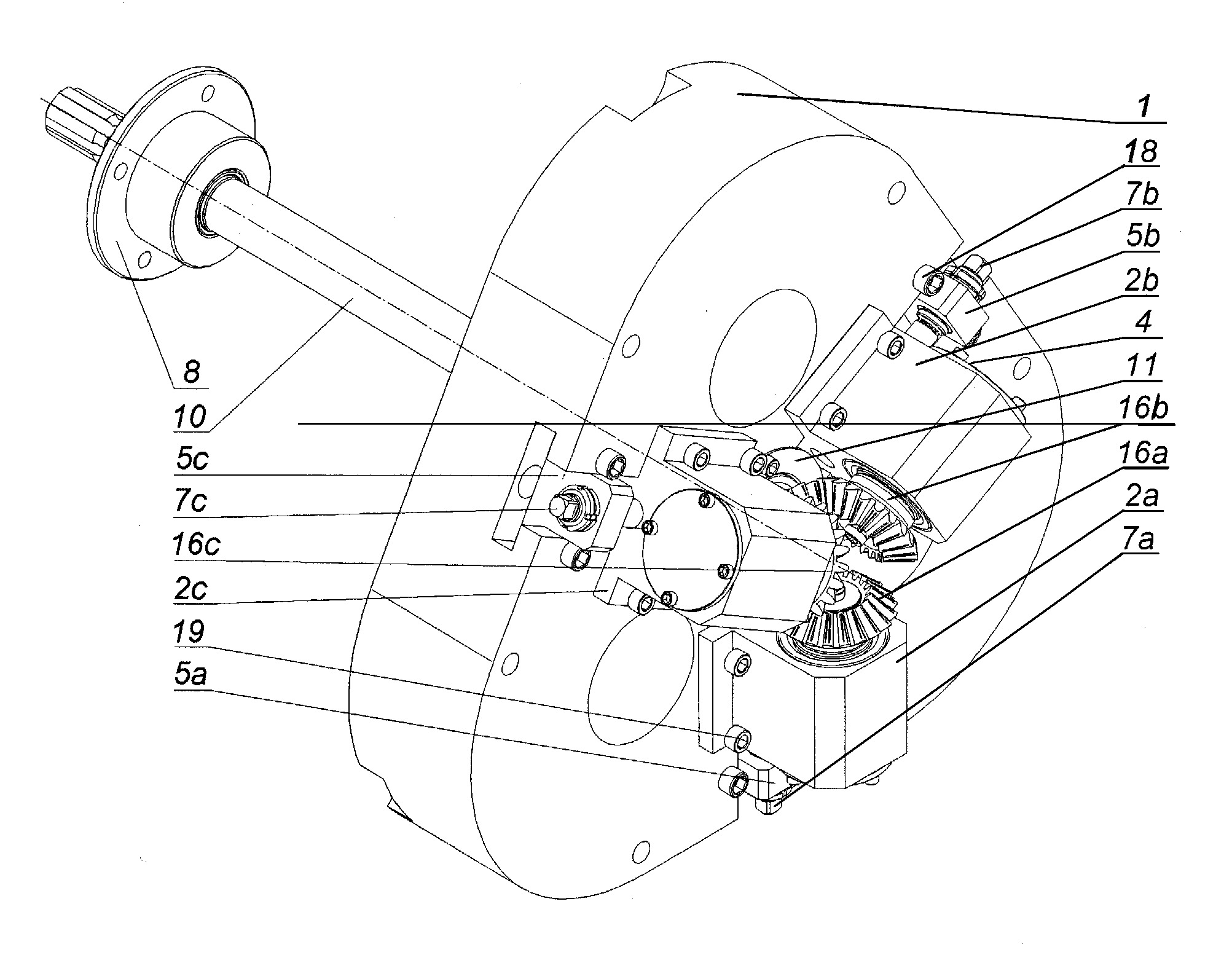

Urządzenie do walcowania uzębień kół stożkowych składające się z wału (10) napędowego, zestawów łożysk stożkowych oraz stożkowego koła zębatego charakteryzuje się tym, że na płycie (1) nośnej umieszczone są w kanałach teowych co 120° trzy jednakowe głowice (2a), (2b) i (2c) narzędziowe składające się z korpusu głowicy zamkniętego z jednej strony pokrywą, w którym umieszczone są w łożyskach stożkowych wysięgowe wały (8) narzędziowe, na czopach których osadzone są trzy jednakowe narzędzia (16a), (16b) i (16c) w postaci stożkowych kół zębatych, przy czym głowice (2a), (2b) i (2c) narzędziowe dociskane są do płyty (1) nośnej za pomocą śrub dociskowych, natomiast od strony pokrywy (4), w korpusy głowic (2a), (2b) i (2c) narzędziowych wkręcone są śruby (7a), (7b) i (7c) ustawcze osadzone w łożyskach ślizgowych umieszczonych we wspornikach (5a), (5b) i (5c) przymocowanych do płyty (1) nośnej za pomocą śrub (18), zaś narzędzia (16a), (16b) i (16c) w postaci stożkowych kół zębatych zazębione są ze stożkowym kołem napędowym osadzonym na wale (10) napędowym, który jest łożyskowany w zestawie łożysk stożkowych umieszczonych w tulei (11) osadzonej w płycie (1) nośnej, natomiast drugi koniec wału (10) napędowego podparty jest w tulei ślizgowej, która znajduje się w oprawie łożyska.
