Urządzenie do skręcania oraz statycznego jednoosiowego rozciągania próbek

Abstract

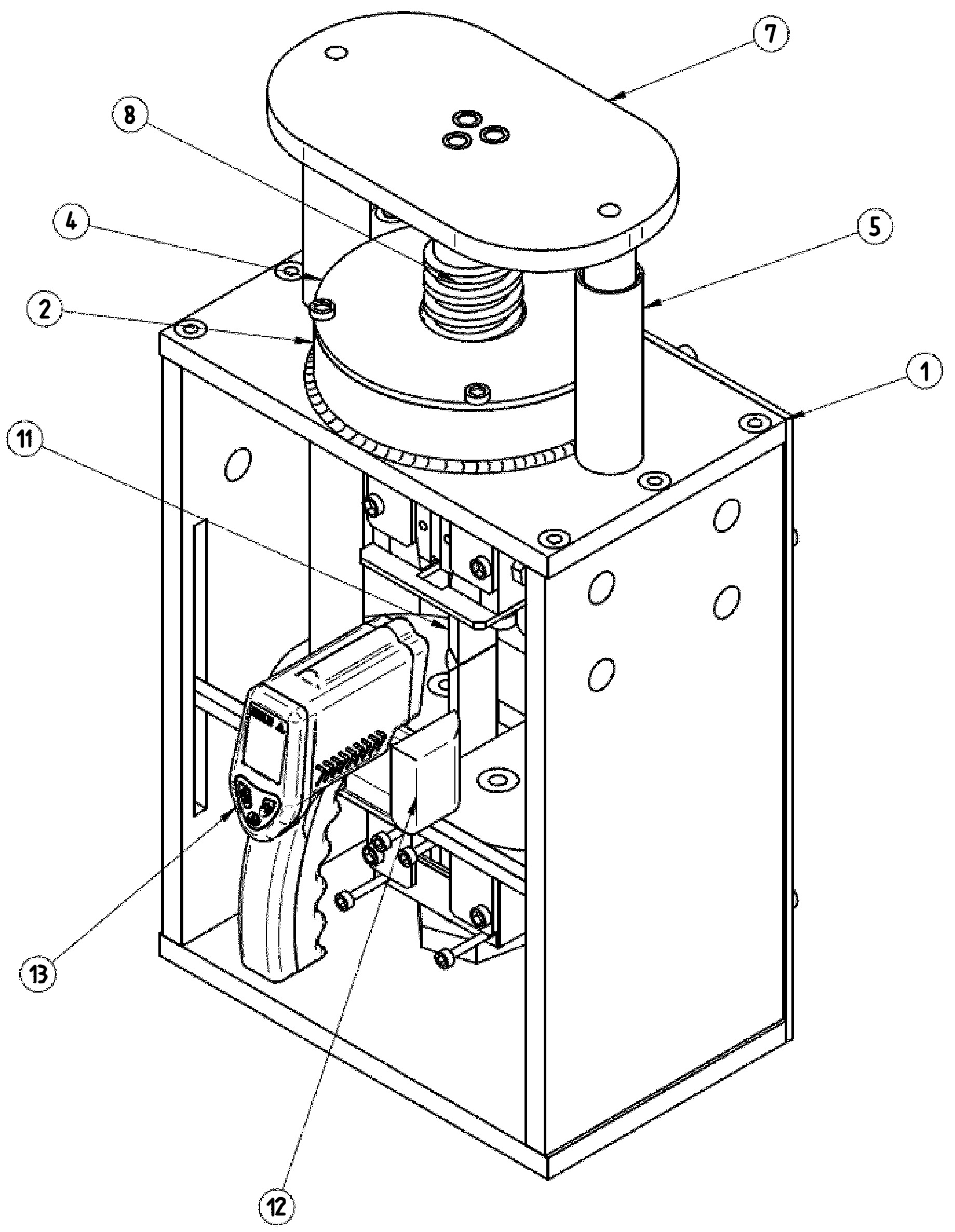

Urządzenie do statycznego, jednoosiowego rozciągania próbek, zawiera obudowę (1), która składa się z podstawy dolnej zamocowanych do niej prostopadle dwóch ścian bocznych, ściany tylnej zamocowanej pomiędzy ścianami bocznymi oraz zamocowanej do ścian bocznych i ściany tylnej płyty górnej z przelotowym otworem w części centralnej ułożonej równolegle do płyty dolnej. Na płycie górnej z otworem w części centralnej, zamocowana jest w osi otworu stopniowana tuleja mocująca (2) z osadzonym w niej zespołem szczęk górnych w których mocuje się pierwszy koniec badanej próbki (11), znajdujących się w otworze płyty górnej. W płycie górnej znajdują się dwa przelotowe otwory rozmieszczone symetrycznie względem osi otworu, w osi każdego z dwóch otworów zamocowana jest tuleja prowadząca (5) skierowana ku górze oraz w każdym z dwóch otworów znajduje się pręt, którego górny koniec zamocowany jest do górnej płyty ruchomej (7) do której od strony płyty górnej zamocowana jest śruba z gwintem niesamohamownym (8). Dolny koniec każdego z prętów (6) zamocowany jest do dolnej płyty ruchomej. Do dolnej płyty ruchomej od strony podstawy dolnej zamocowany jest zespół szczęk dolnych. W dolnej płycie ruchomej (9) znajduje się przelotowy otwór umożliwiający zamocowanie drugiego końca badanej próbki (11) w zespole szczęk dolnych.
