Sposób i urządzenie do gratowania przedmiotów płaskich, zwłaszcza wycinanych laserem

Alternative title
Method and the device for deburring flat objects, preferably cut out by laser
Type
Patent
Subtype
Invention
Authors/Creators
;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2013
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.406329
Abstract PL

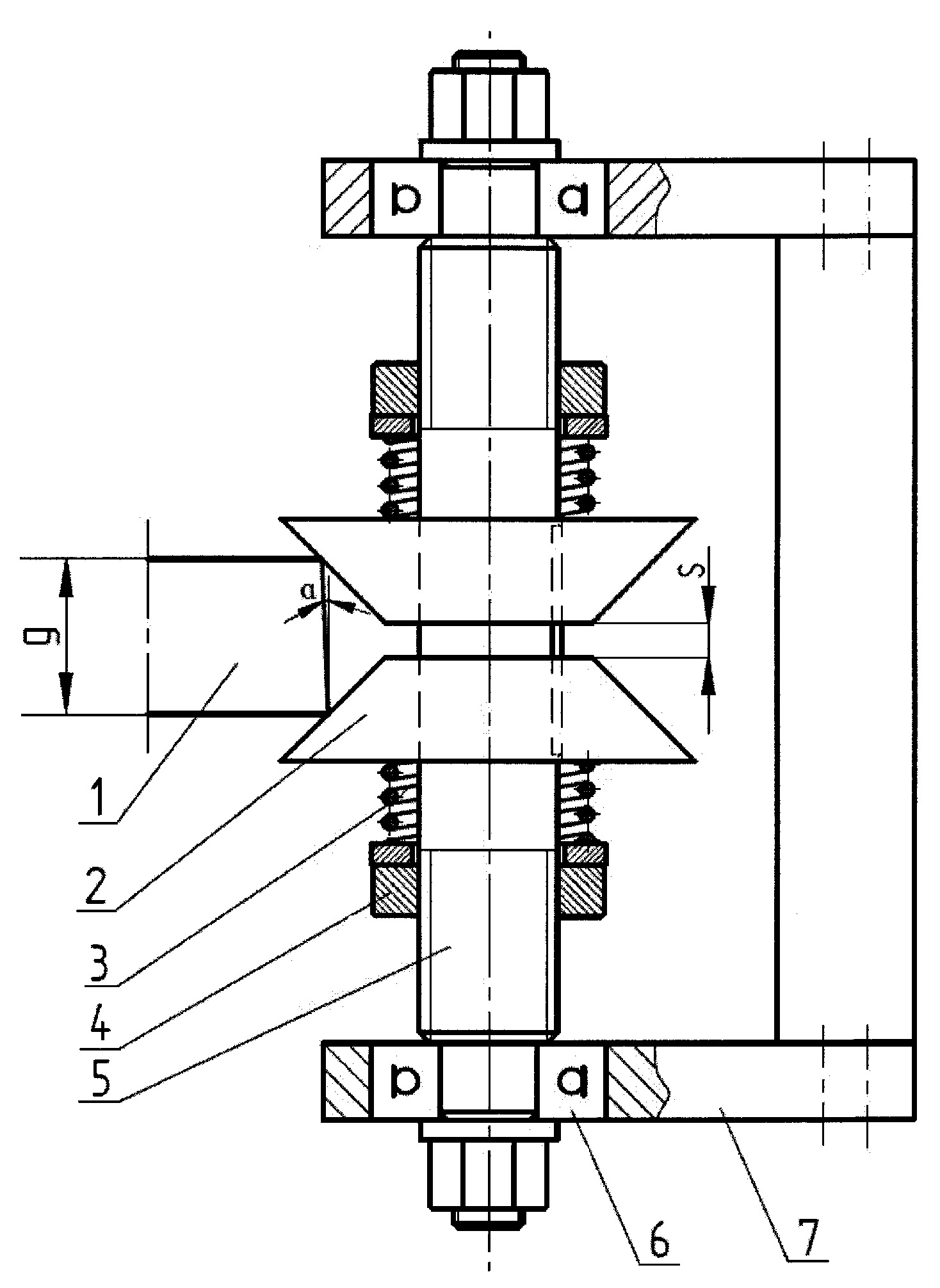

Sposób gratowania przedmiotów płaskich, zwłaszcza wycinanych laserem polega na tym, że na krawędzie przedmiotów (1) płaskich oddziałuje się za pomocą dwóch obracających się z prędkością od 10 obr/min do 1500 obr/min krążków (2) w kształcie stożka ściętego. Krążki te umocowane są przesuwnie na wspólnej osi (5) i dociskane do gratowanych krawędzi siłą o wartości od 0,1 kN do 2 kN, wywieraną na krążki (2) przez dwa elementy sprężyste (3) w kierunku równoległym do osi krążków. Urządzenie do gratowania przedmiotów płaskich, zwłaszcza wycinanych laserem, składa się z obudowy (7) z ułożyskowaną w niej, za pomocą łożysk (6), osią (3), na której przesuwnie, wzdłuż osi (5), umocowane są dwa krążki (2) w kształcie stożka ściętego, zwrócone do siebie podstawami o mniejszej średnicy oraz dwóch elementów sprężystych (3), które osadzone są na wspólnej osi (5), pomiędzy nakrętką (4) z podkładką a podstawą o większej średnicy krążka (2), dociskających krążki (2) do przedmiotu (1) płaskiego.
Date of filing with the Polish Patent Office or with the competent office abroad
2013-11-29
Date of publication in ‘WUP’ or equivalent foreign bulletin
2016-07-29
Exclusive right number
Pat.222198
Statistics
2Views
11Downloads
Zaleski, K., & Skoczylas, A. (2013). Sposób i urządzenie do gratowania przedmiotów płaskich, zwłaszcza wycinanych laserem. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/16897
