Urządzenie do podgrzewania preform z materiału termoplastycznego przeznaczone do produkcji butelek przez rozdmuchiwanie

Abstract

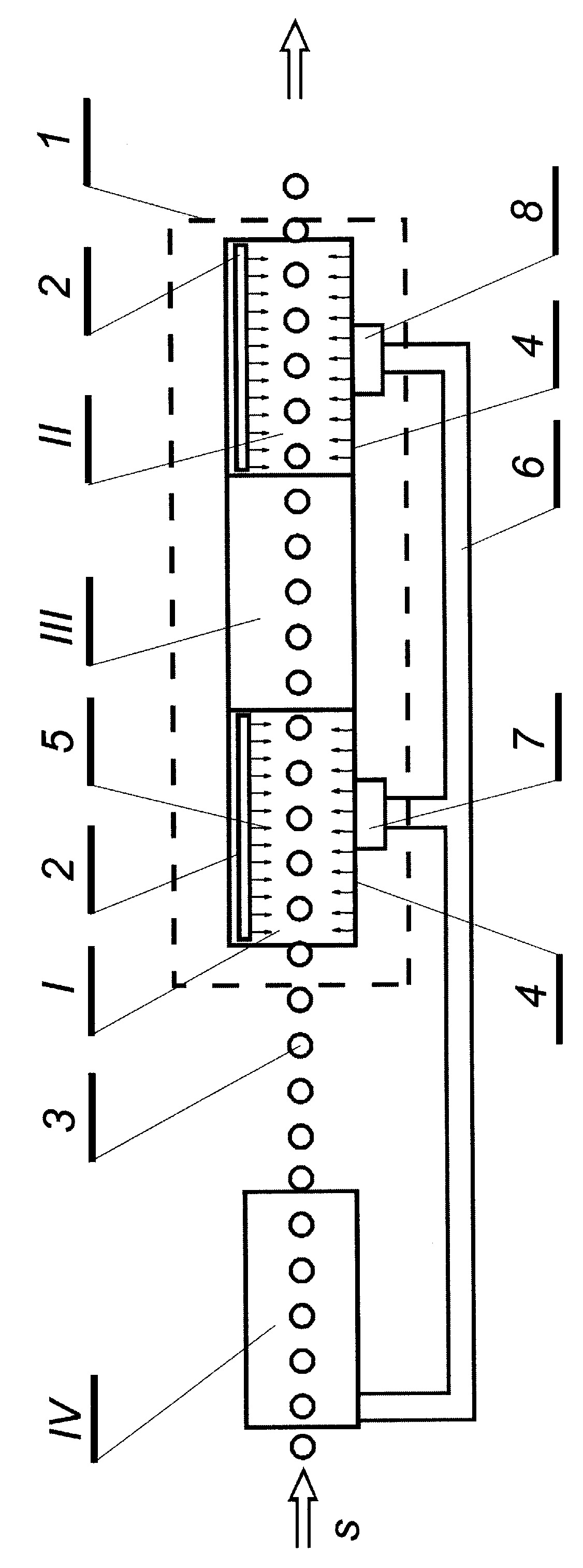

Urządzenia do podgrzewania preform z materiału termoplastycznego przeznaczone do produkcji butelek przez rozdmuchiwanie składa się z pieca (1) tunelowego z dwiema strefami (I i II) grzewczymi z elementami (2) grzewczymi umieszczonymi wzdłuż drogi (s) przemieszczających się preform (3) z reflektorami (4) umieszczonymi naprzeciwko elementów (2) grzewczych. Piec (1) tunelowy zawiera strefę (III) bez elementów (2) grzewczych umieszczoną pomiędzy strefami (I i II) grzewczymi oraz wentylatory (7 i 8) do odprowadzania gorącego powietrza z tych stref. Ponadto przed piecem (1) tunelowym umieszczona jest na drodze (s) przemieszczanych preform (3) strefa (IV) podgrzewania wstępnego. Do strefy (IV) podgrzewania wstępnego doprowadzone jest gorące powietrze za pomocą przewodu (6) rurowego, które jest odsysane ze stref (I i II) poprzez wentylatory (7 i 8) umieszczone na bocznych ścianach tych stref.
