Uchwyt do mocowania elementów drgających
Alternative title
Holder for fixing vibrating elements
Type
Patent
Subtype
Utility model
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2015
Abstract PL

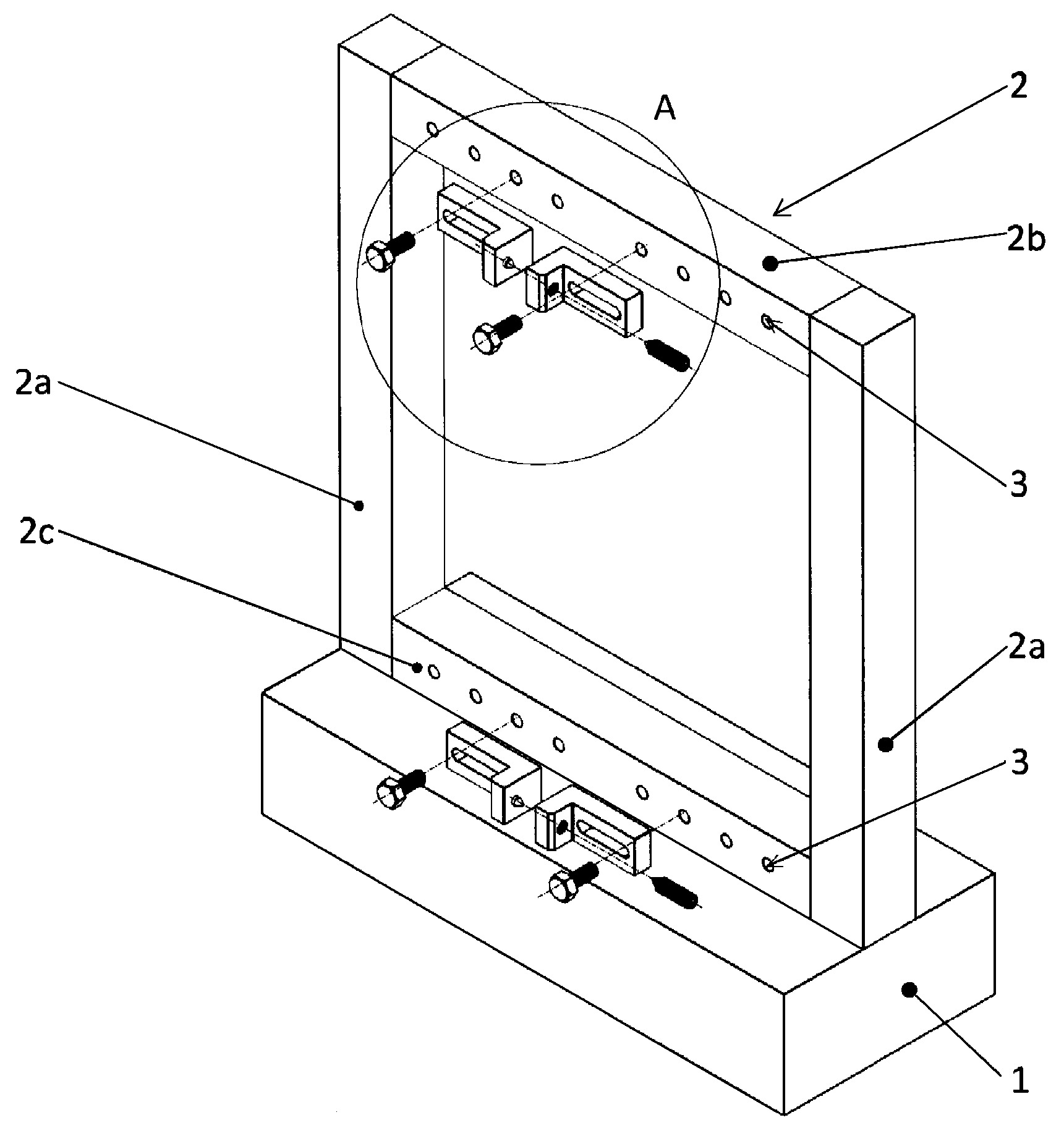

Przedmiotem zgłoszenia jest uchwyt do mocowania elementów drgających, zwłaszcza belek lub płyt, który składa się z podstawy (1), na której zamocowana jest rama (2). Uchwyt charakteryzuje się tym, że rama (2), posiada dwa pionowe słupy (2a), które połączone są belką poziomą górną (2b) i belką poziomą dolną (2c) tworzących razem zarys prostokąta. W belkach poziomych (2b, 2c) wykonane są parami otwory (3) rozmieszczone w jednakowej odległości względem środka belki (2b, 2c), w kierunku grubości ramy (2), służące do zamocowania za pomocą śrub podpór w kształcie kątowników. Każda z podpór na dłuższym ramieniu, ułożonym w kierunku długości belek poziomych (2b, 2c) przylegającym do ramy (2), wzdłuż jego długości posiada przelotowy rowek, w którym znajduje się śruba. W krótszym ramieniu pierwszej podpory skierowanym w kierunku grubości ramy (2) na zewnątrz, zamocowany jest trzpień z zaostrzonym końcem. Trzpień skierowany jest równolegle do belek poziomych (2b, 2c) do środka ramy (2). Druga podpora w krótszym ramieniu skierowanym w kierunku grubości ramy (2), na zewnątrz posiada gwintowany otwór przelotowy, równoległy do długości belek poziomych (2b, 2c), przez który przechodzi gwintowany trzpień ze stożkiem. Pierwsza para podpór - pierwsza podpora i druga podpora zamocowane są do belki poziomej górnej (2b). Druga para podpór - pierwsza podpora i druga podpora zamocowane są do belki poziomej dolnej (2c).
Date of filing with the Polish Patent Office or with the competent office abroad
2015-04-21
Date of publication in ‘WUP’ or equivalent foreign bulletin
2020-12-28
Exclusive right number
Ru.071737
Statistics
1Views Samborski, S., & Mitura, A. (2015). Uchwyt do mocowania elementów drgających. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/18153
