Sposób zamontowania miernika i miernik maksymalnego napełnienia studzienki kanalizacyjnej

Abstract

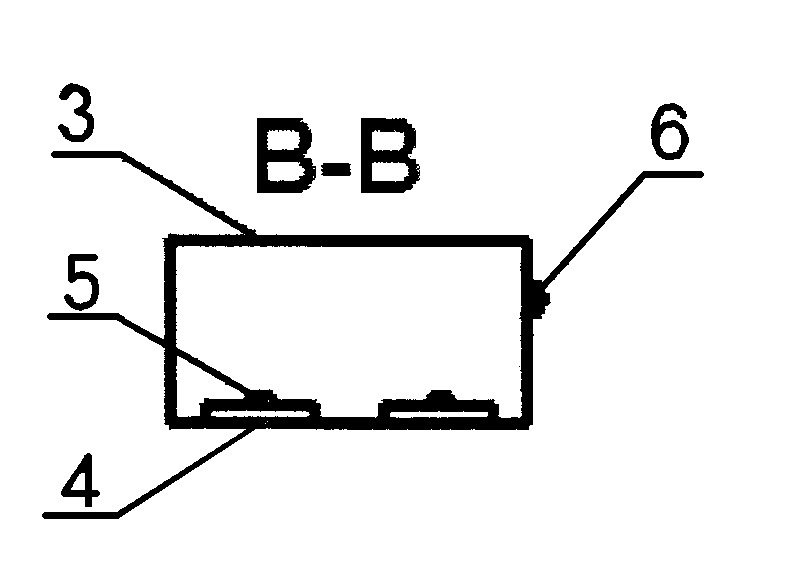

Sposób zamontowania miernika maksymalnego napełnienia studzienki kanalizacyjnej charakteryzuje się tym, że w dnie przelotowej betonowej lub żelbetowej studzienki kanalizacyjnej pod kątem prostym do kinety wykonuje się koryto o głębokości równej głębokości kinety, które jest zabezpieczone przy kinecie kratami, rozszerzone na końcu, po czym w rozszerzeniu koryta montuje się w sposób trwały obudowę miernika na rzędnej odpowiadającej rzędnej kinety w ten sposób, aby wymienna siatka znajdowała się od strony koryta, równolegle do kinety, a następnie wewnątrz obudowy od góry ustawia się rurę (3) w położeniu klap (4) na rurze (3) od strony siatki. Miernik posiada obudowę z siatką i charakteryzuje się jest tym, że składa się z obudowy otwartej na górze, o przekroju w kształcie łuku o kącie rozwarcia większym od 180°, którego końce połączone są ze sobą za pomocą siatki wymiennej, zaś wewnątrz obudowy znajduje się pionowa rura (3) o przekroju prostokątnym, w której mniejszej ścianie znajduje się przeźroczysta podziałka (6), zaś na jednej większej ścianie znajdują się w dwóch kolumnach naprzemiennie zamontowane za pomocą zawiasów (5) klapy (4) z uszczelkami gumowymi, które otwierane są do wnętrza rury (3), przy czym zawias (5) każdej klapy (4) znajduje się w części górnej klapy (4).
