Krzemowe fotoogniwo krystaliczne i sposób jego wytwarzania

Abstract

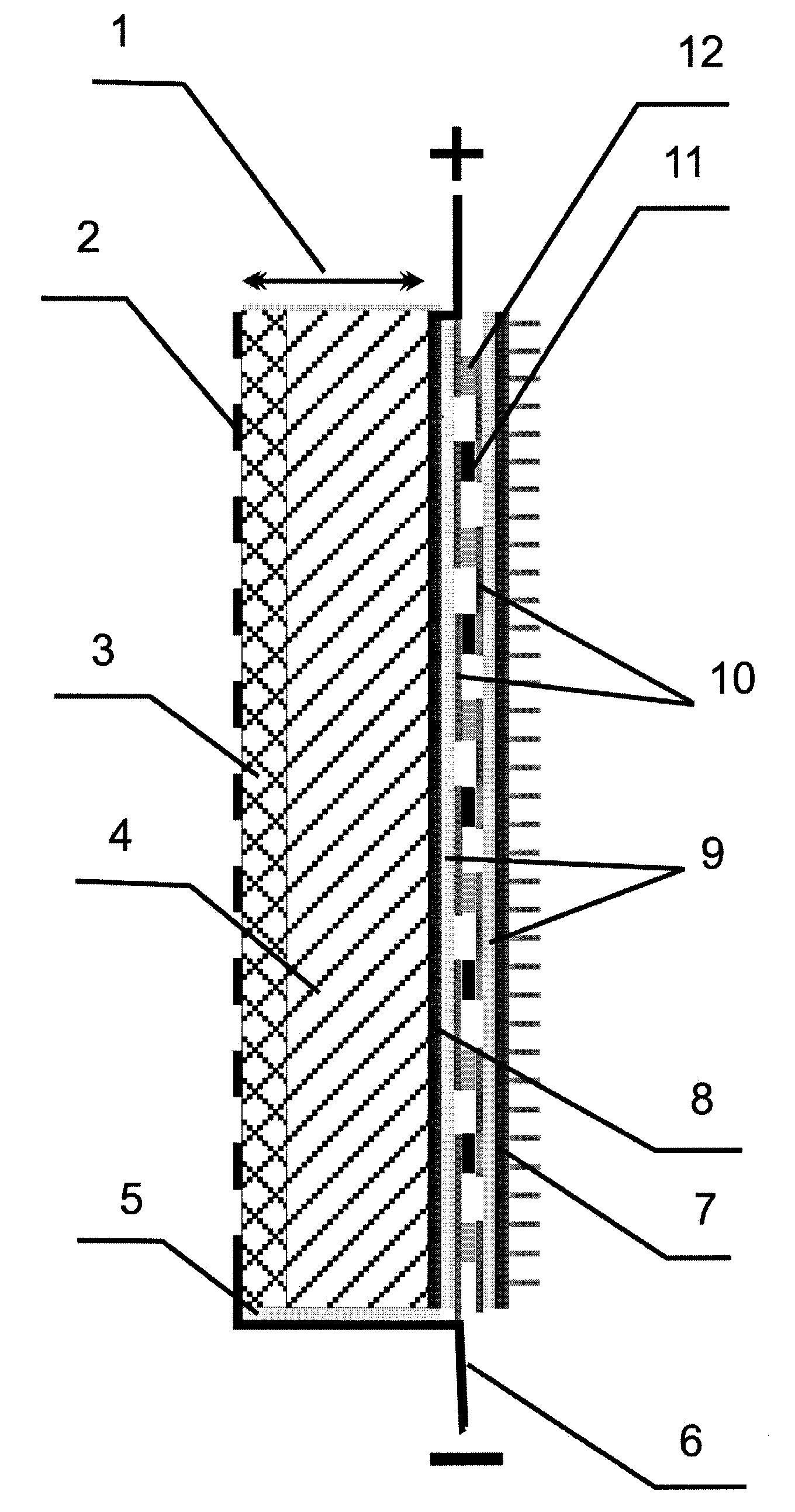

Wynalazek dotyczy sposobu i układu poprawiającego sprawności krzemowych fotoogniw krystalicznych posiadających fotoogniwo (1), w którym górną część stanowi obszar (3) typu n z naniesioną na nim ażurową metaliczną elektrodą (2), natomiast dolną część stanowi obszar (4) typu p, na który nanosi się ciągłą metaliczną elektrodę (8) pokrytą cienką podwójną, rozdzieloną przestrzennie warstwą dielektryka (9), w którym z kolei po wewnętrznej stronie umieszcza się miedziane, rozdzielone przestrzennie elektrody (10) w taki sposób, aby umożliwić szeregowe naprzemienne ulokowanie między nimi pasków półprzewodnika (12) typu p i półprzewodnika (11) typu n, stanowiących moduł Peltiera, przy czym jedna część dolnej elektrody (10), która łączy się z półprzewodnikowym (12) typu p paskiem i jest połączona z dodatnią elektrodą (8) fotoogniwa (1), a druga część jest połączona z paskami obu półprzewodników n-p i jednocześnie łączy się z ujemną elektrodą fotoogniwa (6), odizolowaną od bocznej krawędzi fotoogniwa (1) izolatorem (5), przez które to połączenie przepływający fotoprąd generowany w złączu p-n fotoogniwa powoduje wydzielenie chłodu po spodniej stronie fotoogniwa oraz wydzielenie ciepła na zewnętrznej elektrodzie (10) ogniwa Peltiera z umieszczonym na niej radiatorze (7), oddzielonym od zewnętrznej powierzchni elektrody (10) modułu Peltiera warstewką dielektryka (9).
